3.5.7 Ölwechsel Getriebe Achse 5 und 6
Sitz der Ölstopfen
Die Getriebe Achse 5 und 6 befinden sich in der Handgelenkeinheit.

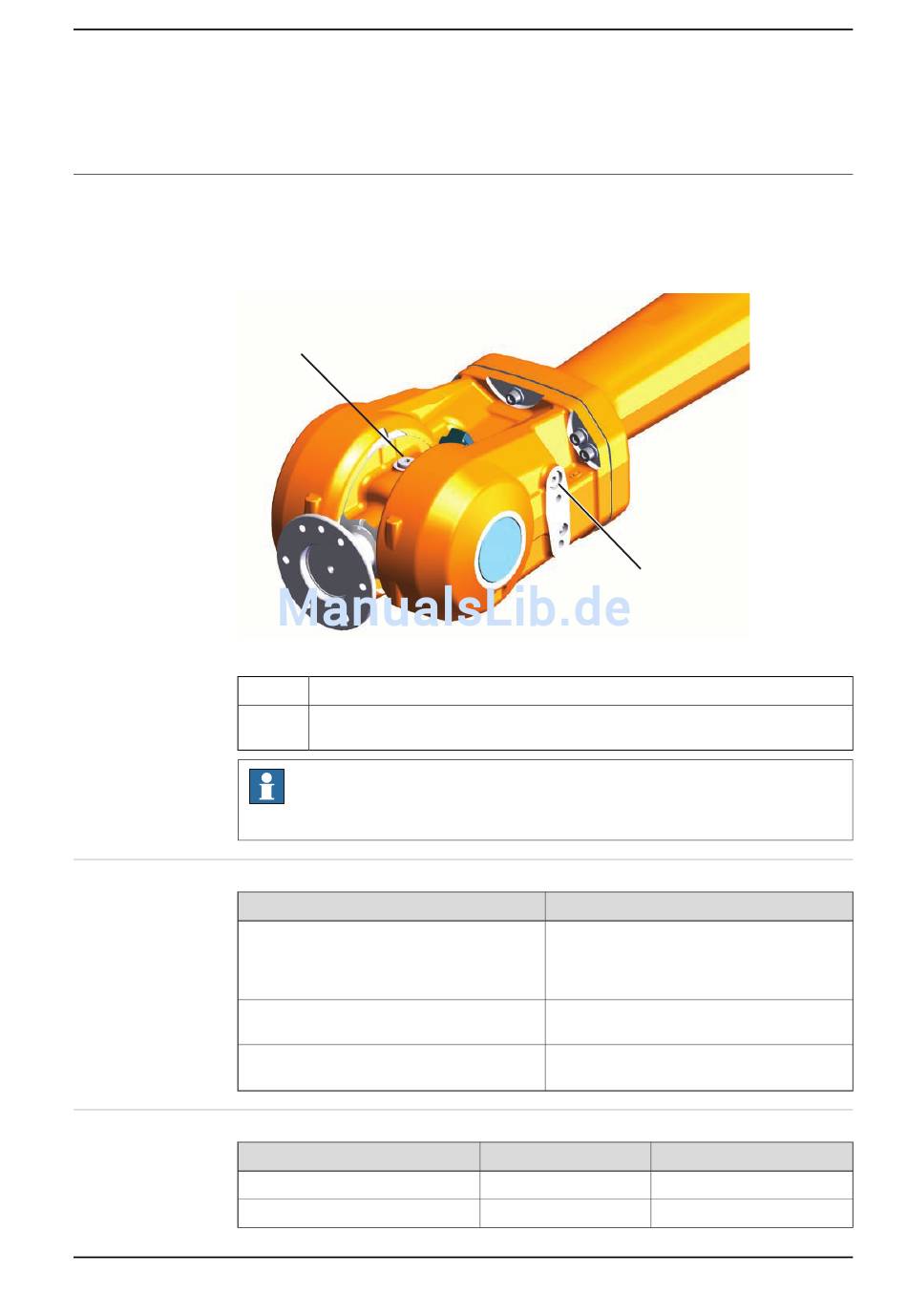

Die Ölstopfen werden in der folgenden Abbildung gezeigt.
In der Abbildung wird die Handgelenkvariante 60 kg gezeigt
xx0800000308
A
B
Erforderliche Ausrüstung
Geräte
Schmieröl
Ölauffangbehälter
Standardwerkzeugsatz
Zusätzliche Installation - Foundry Prime
Geräte
Rostschutz
Sikaflex 521FC
3HAC040585-003 Revision: C
A
Ölstopfen, Kippgehäuse
Ölstopfen, Handgelenkeinheit (auch als Lufteinlass beim Ablassen von Öl aus
Ölstopfen A verwendet)
Hinweis
Die Getriebe für die Achsen 5 und 6 sind gleich.
© Copyright 2014 ABB. Alle Rechte vorbehalten.
3.5.7 Ölwechsel Getriebe Achse 5 und 6
B
Hinweis
Informationen zum Ölsorte, zur Artikelnum-
mer und zur Menge im Getriebe finden Sie
im Abschnitt: Art der Schmierung in Getrie-
ben auf Seite 160
Der Behälter muss so groß sein, dass er das
gesamte Öl aufnehmen kann.
Der Inhalt wird im Abschnitt
zeuge auf Seite 373
Art.-Nr. Hinweis
3HAC034903-001 Mercasol
3HAC026759-001
Fortsetzung auf nächster Seite
3 Wartung
Standardwerk-
beschrieben.
187
