Montage und Inbetriebsetzung
8.3.17 Anlegen eines Test–Messschriebs
Voraussetzung
Testmessschrieb
starten
8-74
Um die Stabilität des Schutzes auch bei Einschaltvorgängen zu überprüfen, können
zum Abschluss noch Einschaltversuche durchgeführt werden. Ein Maximum an Infor-
mationen über das Verhalten des Schutzes liefern Messschriebe.
Neben den Möglichkeiten der Speicherung einer Störwertaufzeichnung durch Schutz-
anregung ermöglicht 7SA6 auch den Anstoß einer Messwertaufzeichnung über das
Bedienprogramm DIGSI
In letzterem Fall muss hierzu die Information „>Störw. Start" auf einen Binärein-
gang rangiert worden sein. Die Triggerung der Aufzeichnung erfolgt dann z.B. über Bi-
näreingabe mit dem Einschalten des Schutzobjektes.
Derartige von extern (d.h. ohne Schutzanregung) gestartete Testmessschriebe wer-
den vom Gerät wie normale Störwertaufzeichnungen behandelt, d.h. es wird zu jedem
Messschrieb ein Störfallprotokoll unter eigener Nummer eröffnet, um eine eindeutige
Zuordnung zu schaffen. Allerdings werden diese Messschriebe nicht in den Störfall–
Meldepuffer im Display aufgelistet, da sie keine Netzstörung darstellen.
Um einen Testmessschrieb über DIGSI
Fensters die Bedienfunktion Test. Doppelklicken Sie in der Listenansicht auf den Ein-
trag Teststörschrieb (siehe Bild 8-36).

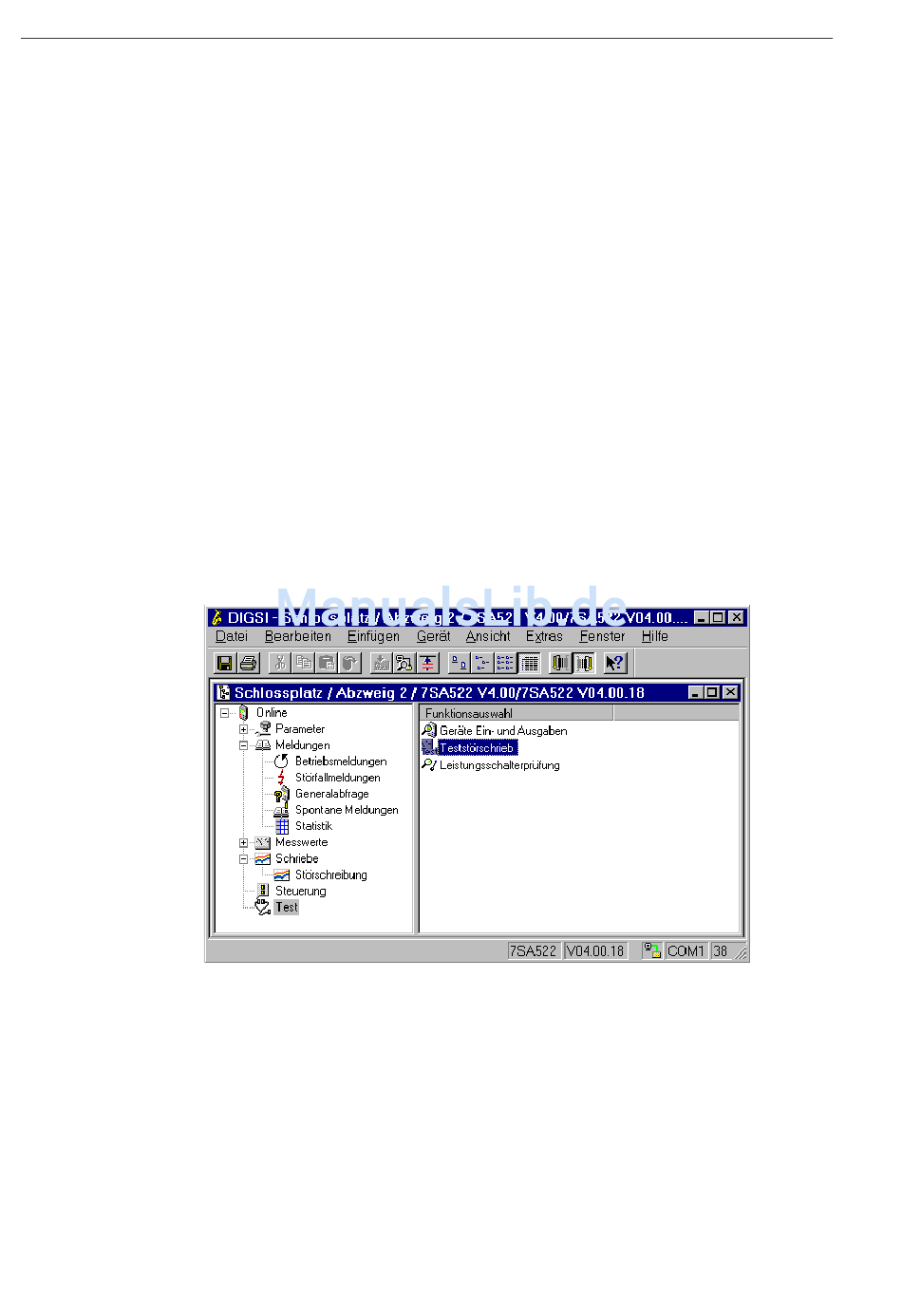

Bild 8-36
Fenster Testmessschrieb in DIGSI
Der Testmessschrieb wird sofort gestartet. Während der Aufzeichnung wird eine Mel-
dung im linken Bereich der Statuszeile ausgegeben. Balkensegmente informieren Sie
zusätzlich über den Fortschritt des Vorganges.
Zum Anzeigen und Auswerten der Aufzeichnung benötigen Sie eines der Programme
SIGRA oder ComtradeViewer.
®
4, über die seriellen Schnittstellen und über Binäreingabe.
®
4 zu starten, wählen Sie im linken Teil des
®
4 starten — Beispiel
7SA6 Handbuch
C53000-G1100-C156-2
