8.7.6 Setting of influence function (4.1.3.2)

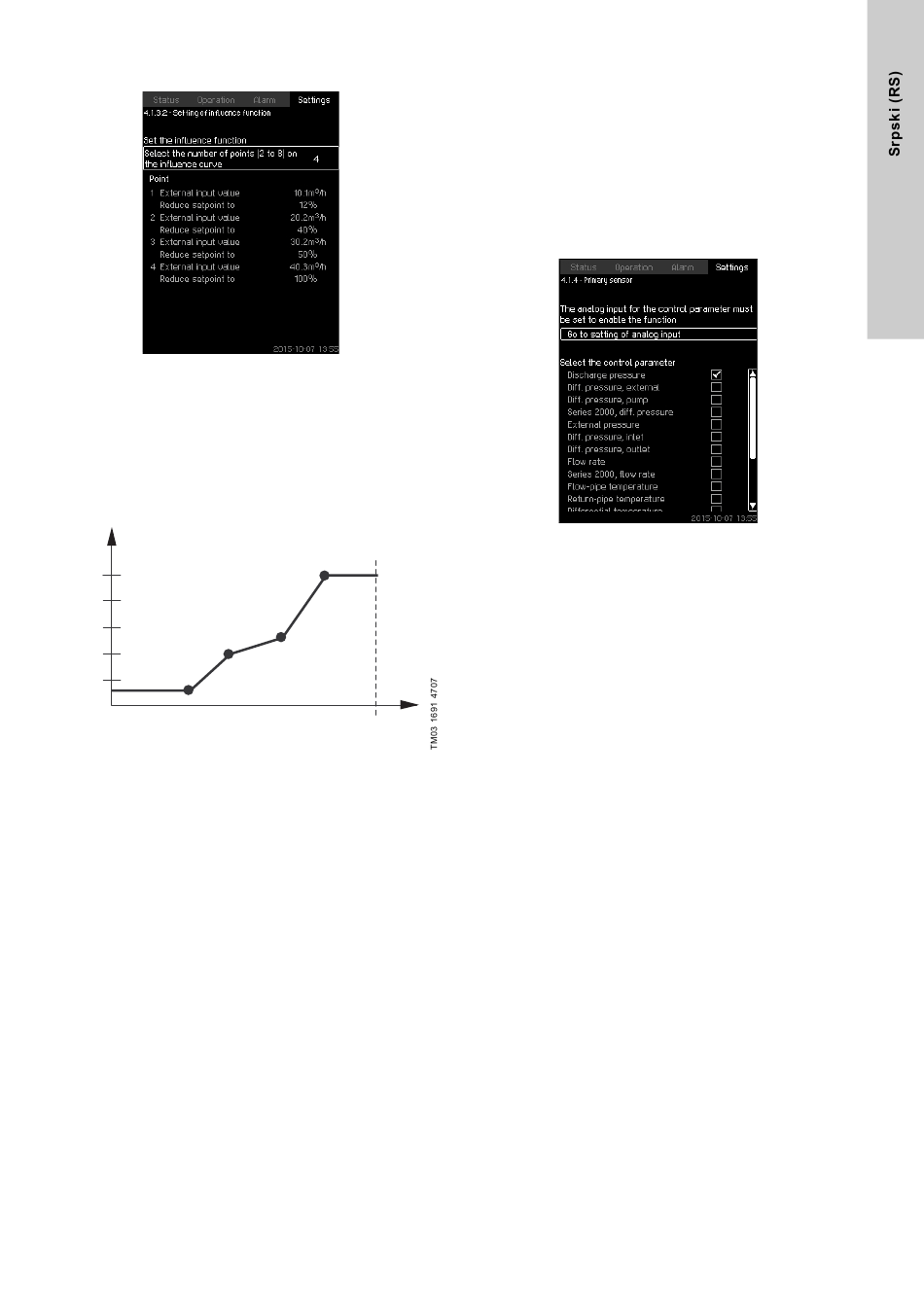

Slika 42 Setting of influence function
Opis
Moguće je odabrati vezu između merenih parametara koji imaju
uticaj na zadatu vrednost i željeni uticaj kao procenat.
Odnos je podešen unošenjem vrednosti u tabelu sa najviše osam
tačaka preko kontrolne ploče.
Primer:
Uticaj zadate vrednosti [%]
100
80
60
2
40
1
20
Slika 43 Odnos između uticaja na radnu tačku i protoka
Kontrolna jedinica povlači prave linije između ovih tačaka.
Horizontalna linija je povučena od minimalne vrednosti
3
relevantnog senzora (0 m /h u primeru) do prve tačke.
Ovo je slučaj i sa poslednjom tačkom maksimalne vrednosti
3
senzora (primer 50 m /h).
Raspon podešavanja
Mogu se Izabrati od dve do osam tačaka. Svaka tačka sadrži
odnos između parametra koji vrši uticaj na radnu tačku i iznosa
uticaja.
4
3
50
3
Protok [m /h]
Podešavanje preko kontrolne ploče
• Settings > Primary controller > External setpoint influence.
1. Podešavanje funkcije uticaja.
2. Podesite broj tačaka.
3. Podešavanje: External input value. (Tačka 1.)
4. Podešavanje procenta: Reduce setpoint to. (Tačka 1.)
5. Ponovite korake od 2 do 4 za željene parametre.
Fabrička podešavanja
Funkcija nije moguća.
8.7.7 Primary sensor (4.1.4)
Slika 44 Primary sensor
Opis
Možete da izaberete parametre regulacije sistema i podesite
senzor da meri vrednost.
Raspon podešavanja
• Discharge pressure
• Diff. pressure, external
• Diff. pressure, pump
• Series 2000, diff. pressure
• External pressure
• Diff. pressure, inlet
• Diff. pressure, outlet
• Flow rate
• Series 2000, flow rate
• Flow-pipe temperature
• Return-pipe temperature
• Differential temperature
• Ambient temperature
• Return-pipe temp., external
• 0-100 % signal
• Not used.
