Kollmorgen AKD-N-DB Benutzerhandbuch Seite 322

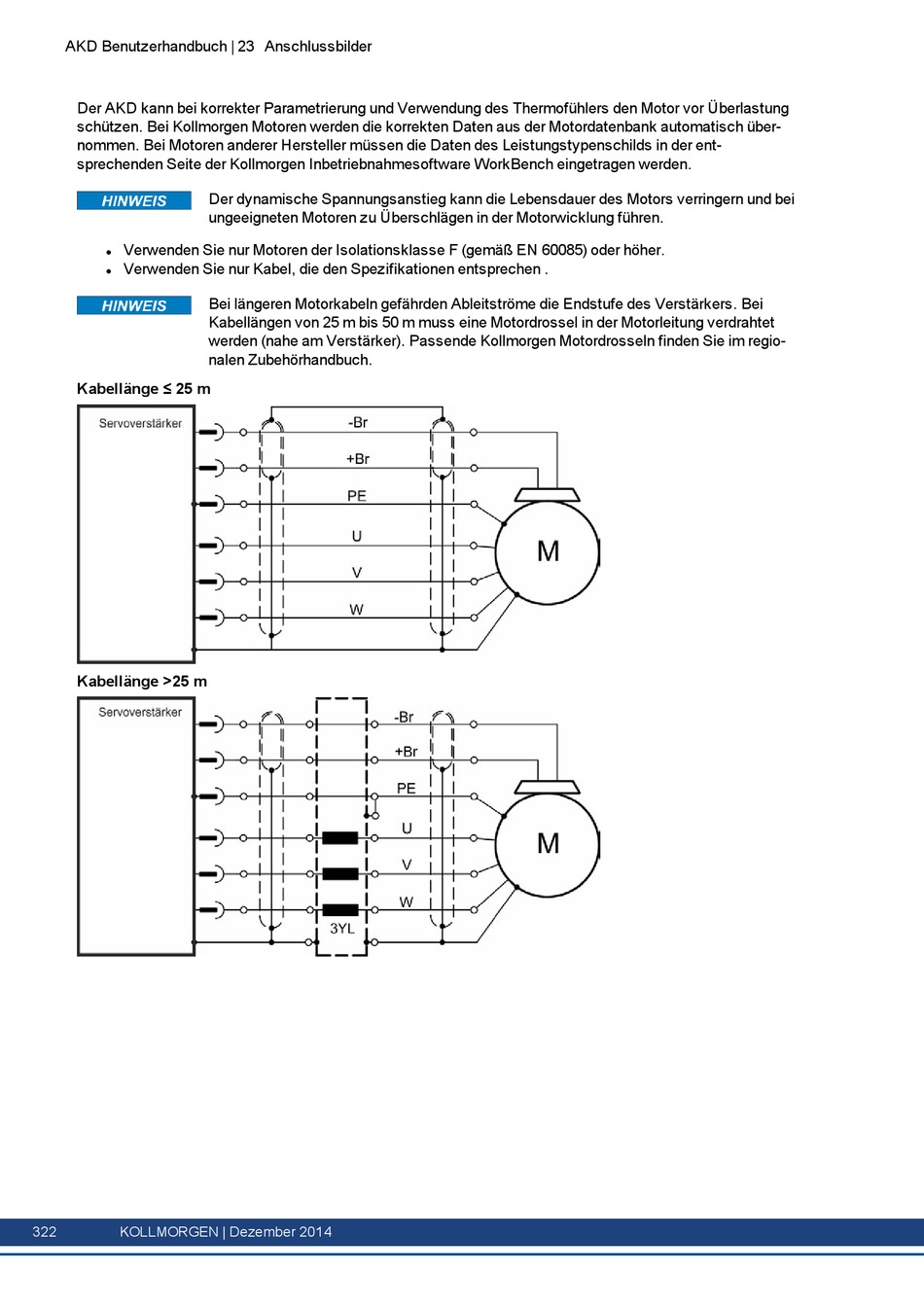

AKD Benutzerhandbuch | 23 Anschlussbilder
Der AKD kann bei korrekter Parametrierung und Verwendung des Thermofühlers den Motor vor Überlastung
schützen. Bei Kollmorgen Motoren werden die korrekten Daten aus der Motordatenbank automatisch über-
nommen. Bei Motoren anderer Hersteller müssen die Daten des Leistungstypenschilds in der ent-
sprechenden Seite der Kollmorgen Inbetriebnahmesoftware WorkBench eingetragen werden.
Verwenden Sie nur Motoren der Isolationsklasse F (gemäß EN 60085) oder höher.
l
Verwenden Sie nur Kabel, die den Spezifikationen entsprechen .
l
Kabellänge ≤ 25 m
Kabellänge >25 m
322 KOLLMORGEN | Dezember 2014
Der dynamische Spannungsanstieg kann die Lebensdauer des Motors verringern und bei
ungeeigneten Motoren zu Überschlägen in der Motorwicklung führen.
Bei längeren Motorkabeln gefährden Ableitströme die Endstufe des Verstärkers. Bei
Kabellängen von 25 m bis 50 m muss eine Motordrossel in der Motorleitung verdrahtet
werden (nahe am Verstärker). Passende Kollmorgen Motordrosseln finden Sie im regio-
nalen Zubehörhandbuch.
