AKD Benutzerhandbuch | 17 System Tuning

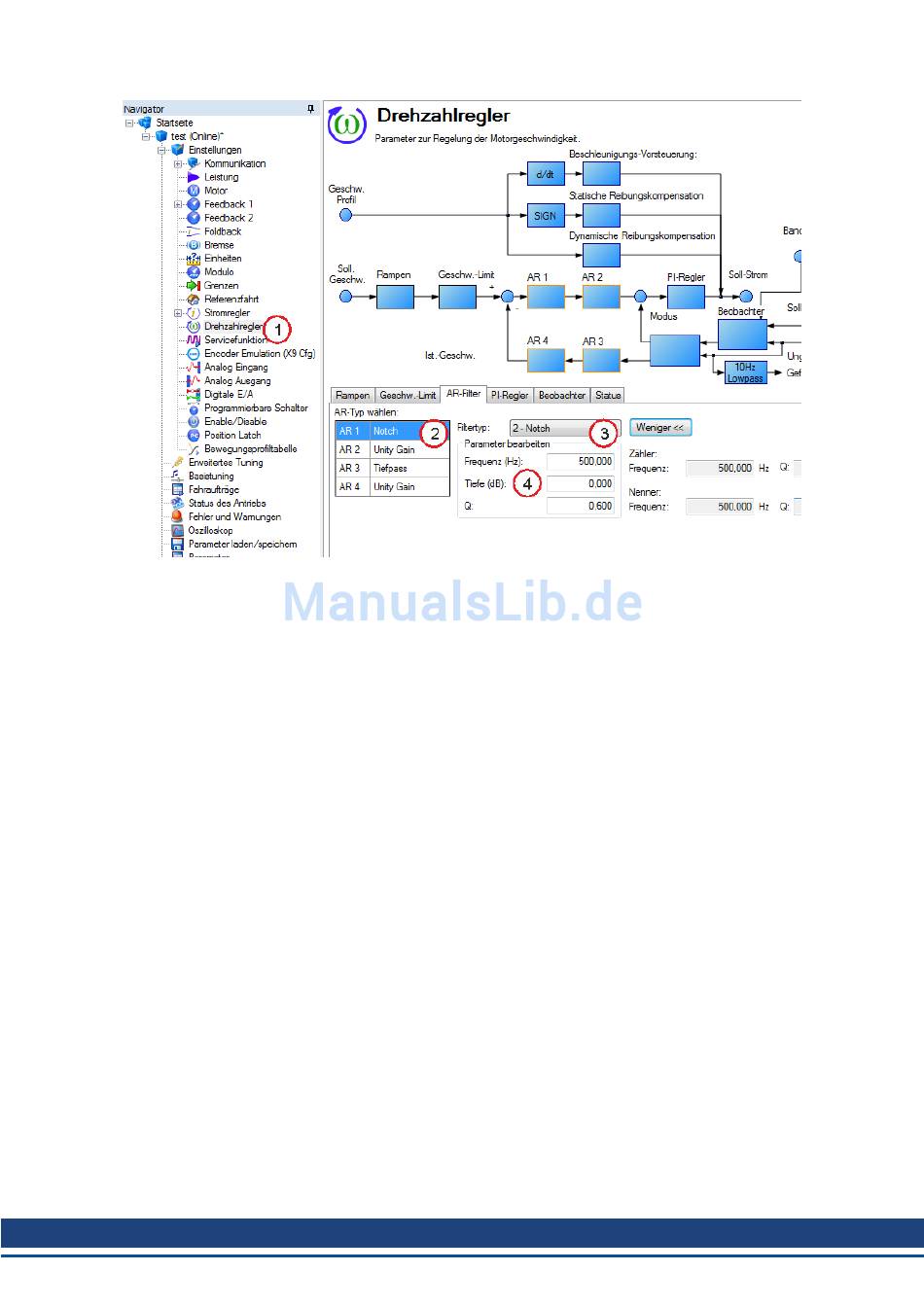

BiQuad
Ein BiQuad ist ein flexibler Filter, der quasi aus zwei einfacheren Filtern besteht, dem Nullpunkt (Zähler) und
dem Pol (Nenner). Tatsächlich sind die oben erwähnten, vordefinierten Filter lediglich Sonderfälle des
BiQuad.
Sowohl der Nullpunkt (Zähler) als auch der Pol (Nenner) zeigen ein flaches Frequenzverhalten bei niedrigen
Frequenzen und ein ansteigendes bei hohen Frequenzen. Die Übergangsfrequenz und die Dämpfung müssen
sowohl für den Zähler als auch für den Nenner festgelegt werden.
Mit Hilfe der Analyse des Zählers und des Nenners ist die Berechnung des Frequenzverhaltens einfach:
Wenn Zähler und Nenner in dB dargestellt werden, ist das Ansprechverhalten des BiQuad Zähler – Nenner.
Das Verständnis der Funktionsweise von Zähler und Nenner ist entscheidend, um die Erzeugung des Fre-
quenzverhaltens eines BiQuad verstehen zu können.
Das nachstehende Beispiel zeigt einen BiQuad-Filter, der dem Filtertyp „Vor-/Nacheilung" ähnlich ist. Zum
besseren Verständnis der Bestimmung des Frequenzverhaltens des BiQuad wurde das Ansprechverhalten
von Zähler und Nenner dargestellt. Wird der Nenner vom Zähler subtrahiert, ist das Ergebnis das BiQuad-
Ansprechverhalten.
