AKD Benutzerhandbuch | 17 System Tuning

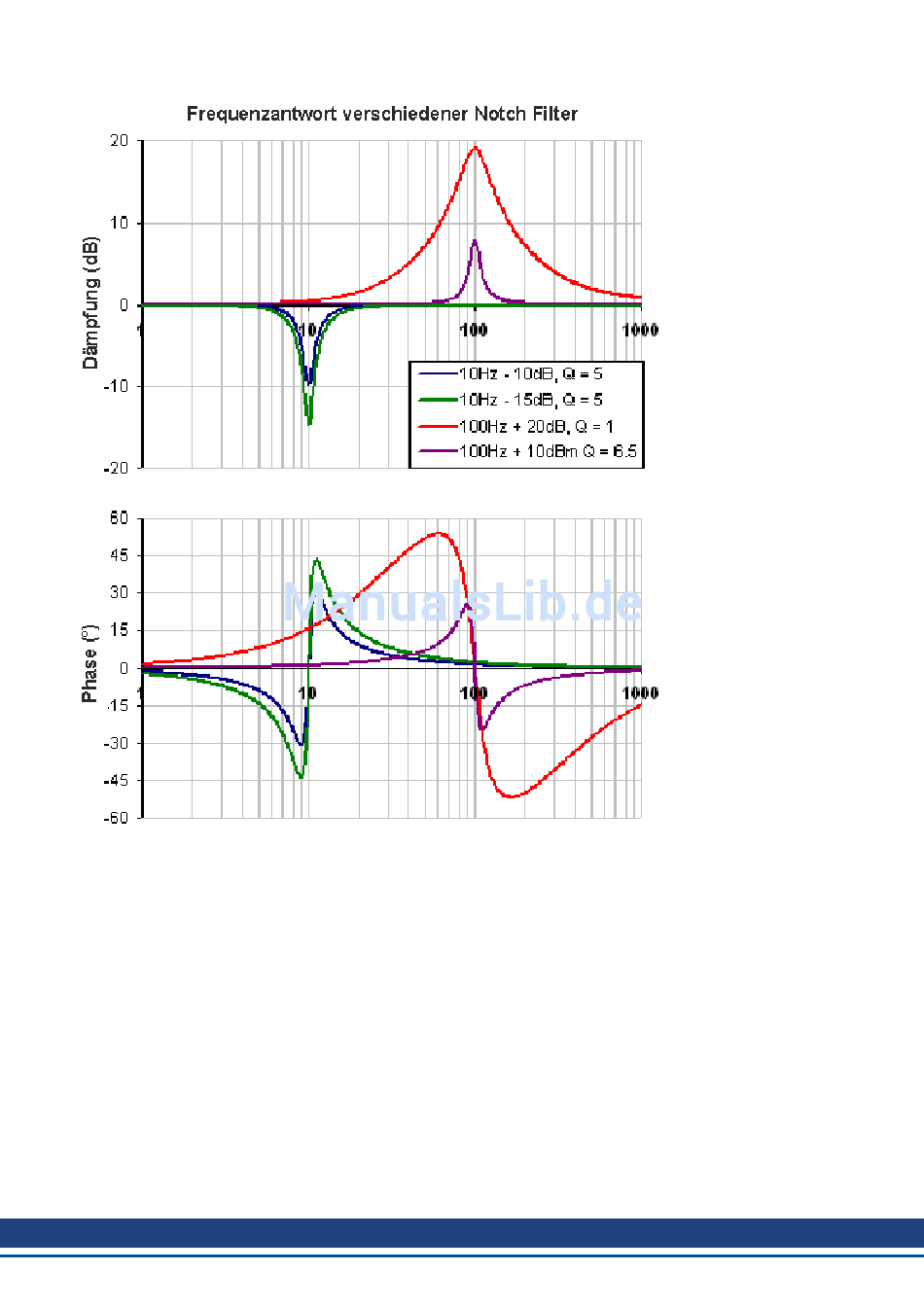

Zur Festlegung eines Notch-Filters müssen Sie die Frequenz (Hz), Tiefe (dB) und Breite (Q) des Notch
bestimmen. Klicken Sie hierzu auf den Geschwindigkeitsregelkreis, wie im nachstehenden Beispiel gezeigt:
Klicken Sie auf „Geschwindigkeitsregelkreis"(1), wählen Sie dann die Registerkarte „AR1"(2). Im Dropdown-
Feld „Filtertyp"wählen Sie „Notch"(3) und geben schließlich die gewünschte Frequenz, Tiefe und den Q-Wert
des Notch-Filters (4) ein.
