ctrlX SAFETY "SafeMotion"
201 / 316
Erstinbetriebnahme

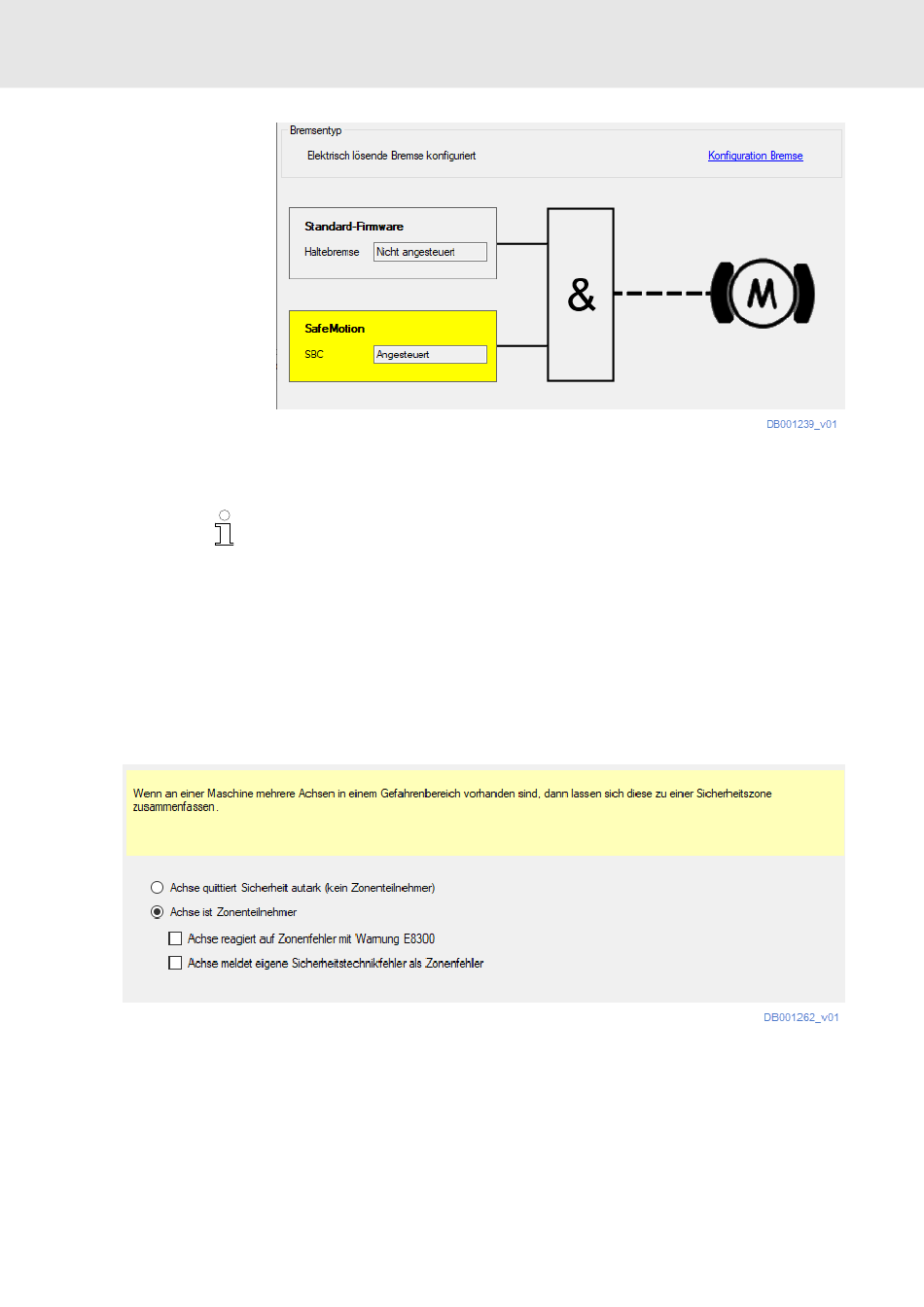

Abb. 84: Dialog "Diagnose Sichere Bremsenansteuerung"
Anschließend müssen die festgelegten Werte verifiziert werden.
Mit der Parameterverifikation muss überprüft / verifiziert werden, ob die im
Antrieb aktive Parametrierung mit den geplanten bzw. projektierten Parametern
für diese Achse übereinstimmt.
Die Parameterverifikation erfolgt in ctrlX DRIVE Engineering über den unteren
Teil der SafeMotion-Dialoge ("Verifikationsanzeige").
Über die Schaltfläche „Weiter >>" kann zum nächsten Inbetriebnahmedialog
gewechselt werden.
Sicherheitszone
Im Dialog "Sicherheitszone" werden die Eigenschaften und das Verhalten der
Achse im Zusammenhang mit einer Sicherheitszone ctrlX SAFETYlink konfigu-
riert.
Abb. 85: Sicherheitszone
Über die Optionsschaltflächen muss selektiert werden, ob die Achse an einer
Sicherheitszone (ctrlX SAFETYlink) betrieben werden soll. Folgende Einstel-
lungen sind möglich:
R911404904, Ausgabe 02
Bosch Rexroth AG
