MTX 15VRS SPS-Interface
Bei Bausteinen mit "Shutdown" muss genau definiert werden, wie
sich der Baustein verhält, wenn "Enable" wieder TRUE gesetzt
wird, solange "Shutdown" noch gesetzt ist (Retriggern).

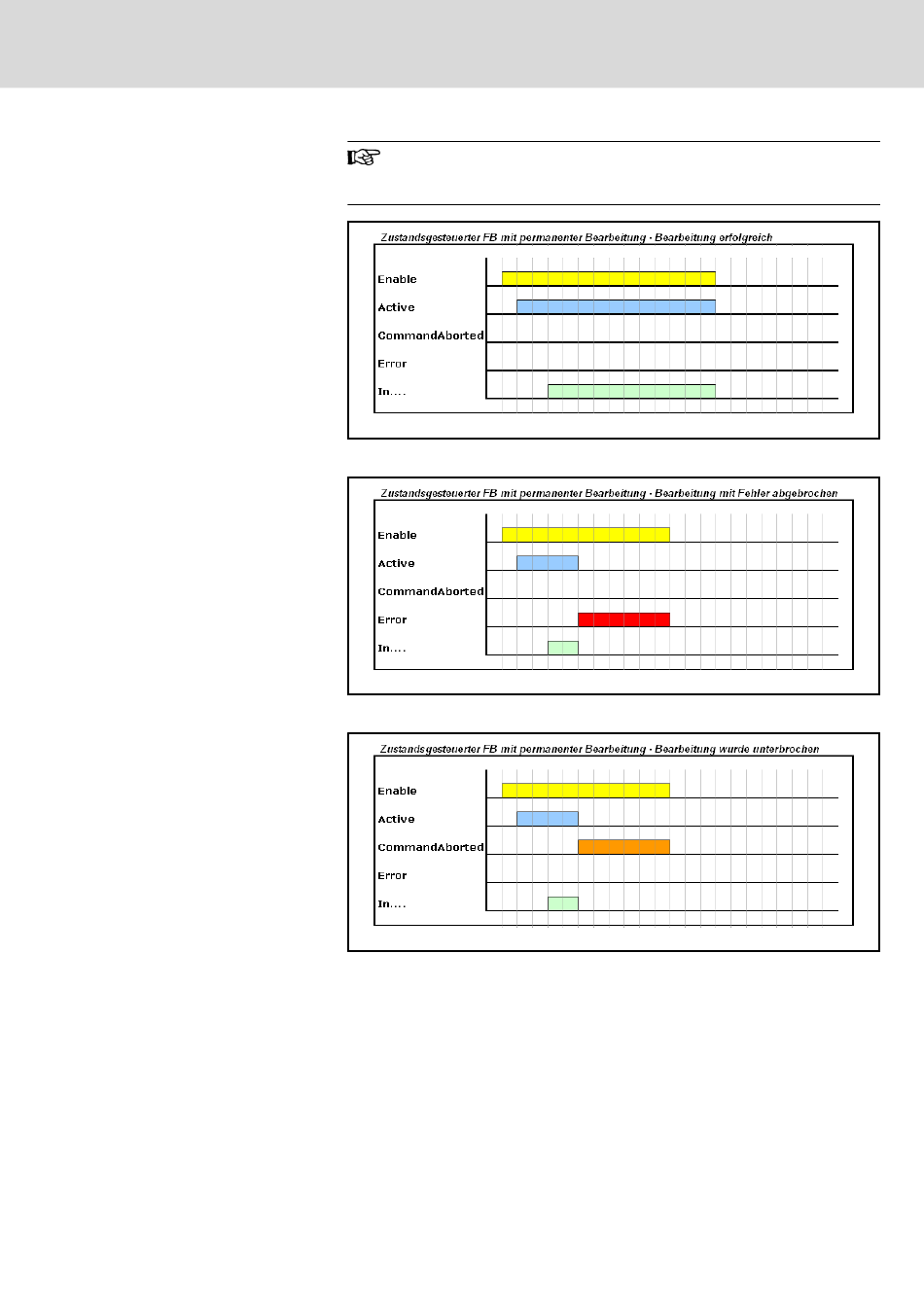

Abb. 14-13: I/O zustandsgesteuerter Funktionsbausteine, permanente Bearbei‐
tung ohne "Shutdown". Bearbeitung erfolgreich
Abb. 14-14: I/O zustandsgesteuerter Funktionsbausteine, permanente Bearbei‐
tung ohne "Shutdown". Bearbeitung mit Fehler abgebrochen
Abb. 14-15: I/O zustandsgesteuerter Funktionsbausteine, permanente Bearbei‐
tung ohne "Shutdown". Bearbeitung unterbrochen
MT_BaseAdditional.library
