MTX 15VRS SPS-Interface
Bausteinparameter
Der Baustein kann absolut oder bedingt aufgerufen werden.

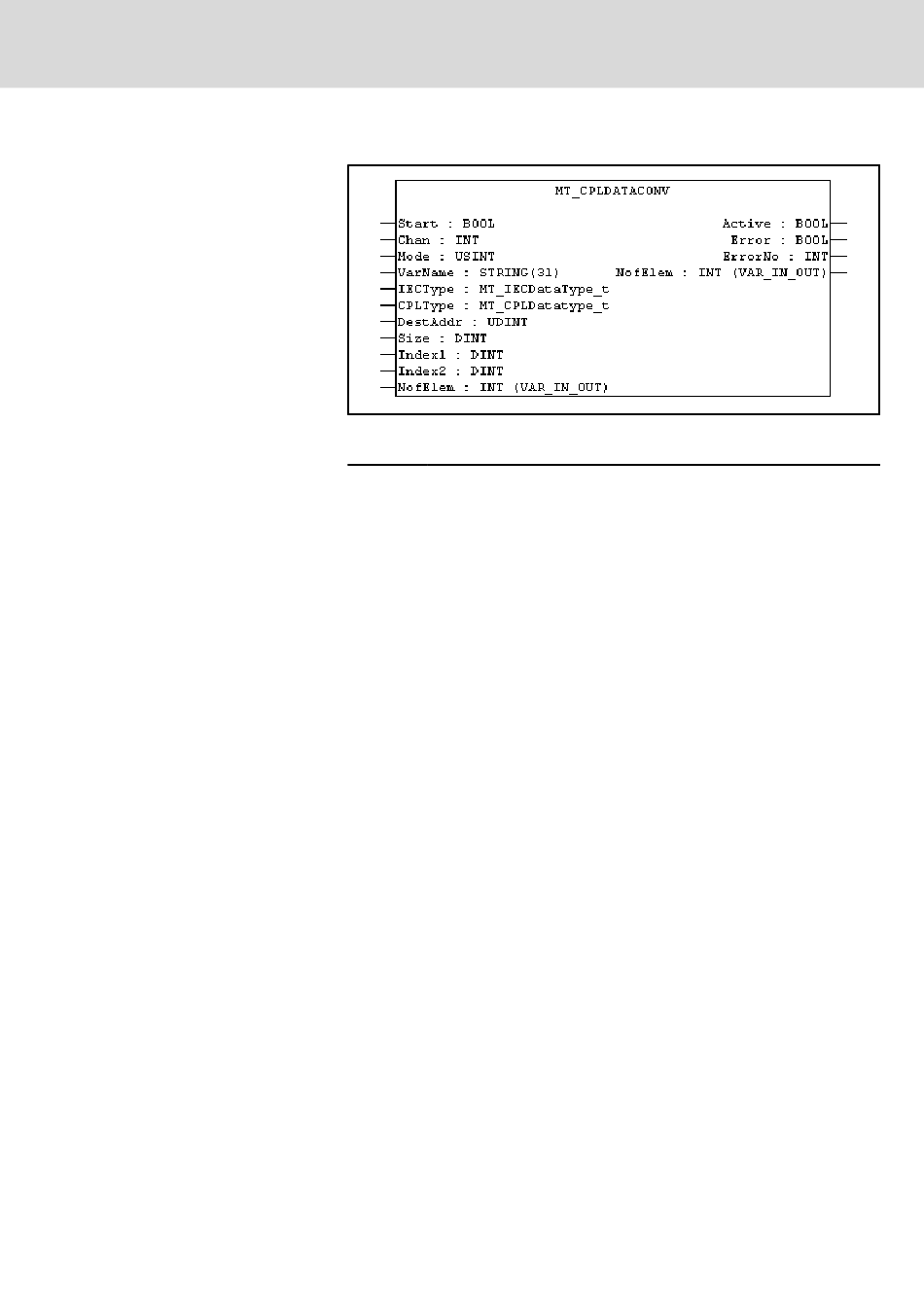

Abb. 12-36: Aufruf des Bausteins MT_CplDataConv
Der Baustein wird aufgerufen mit den Parametern:
Start: Flag für eine neue Anforderung
Chan: Gewünschte Kanalnummer
Mode: 0:
Lesen eines CPL-Werts
1:
Schreiben eines CPL-Werts
VarName: Name der CPL-Variablen
IECType: Typdefinition der SPS-Variablen:
IEC_DINT (0) DINT
IEC_REAL (1) REAL
IEC_LREAL (2) LREAL
IEC_BOOL (3) BOOL
IEC_SINT (4) SINT
IEC_INT (5) INT
IEC_UDINT (6) UDINT
IEC_DWORD (7) DWORD
IEC_USINT (8) USINT
IEC_BYTE (9) BYTE
IEC_STRING (10) STRING
IEC_UINT (11) UINT
IEC_WORD (12) WORD
CPLType: Typdefinition der CPL-Variablen:
CPL_INT (0) int
CPL_REAL (1) float
CPL_LREAL (2) double
CPL_BOOL (3) boolean
CPL_CHAR (4) char
DestAddr: Adresse der Daten
Programmbausteine
