MTX 15VRS SPS-Interface
Die Adresslage dieser Bereiche wird in Maschinenparametern für jeden Ka‐
nal separat als Offset im Merkerbereich definiert (-1: Hilfsfunktionsbereich
nicht genutzt):
●
/AUXF/PlcIf/ChDep/ChIf[1]/AddrChDepBcd32 "Adressen der kanalspez.
32 Bit BCD-codierten Hilfsfunktionen" (2060 00010)
●
/AUXF/PlcIf/ChDep/ChIf[1]/AddrChDepBcd64 "Adressen der kanalspez.
64 Bit BCD-codierten Hilfsfunktionen" (2060 00011)
●
/AUXF/PlcIf/ChDep/ChIf[1]/AddrChDepInt "Adressen der kanalspez. IN‐
TEGER-codierten Hilfsfunktionen" (2060 00012)
●
/AUXF/PlcIf/ChDep/ChIf[1]/AddrChDepFloat "Adressen der kanalspez.
FLOAT-codierten Hilfsfunktionen" (2060 00013)
●
/AUXF/PlcIf/ChDep/ChIf[1]/AddrChDepDouble "Adressen der kanal‐
spez. DOUBLE-codierten Hilfsfunktionen" (2060 00014)
Beispiel:
Nicht bitcodierte kanalabhängige Hilfsfunktionen
Die Hilfsfunktion "T" ist als kanalabhängige INTEGER-codierte Hilfsfunktion
vereinbart.
Die Startadresse für das Merkerfeld der Hilfsfunktion "T" soll beginnen:
●
in Kanal 0 bei Merkerfeld M112
●
in Kanal 1 bei Merkerfeld M120
●
in Kanal 2 bei Merkerfeld M128.

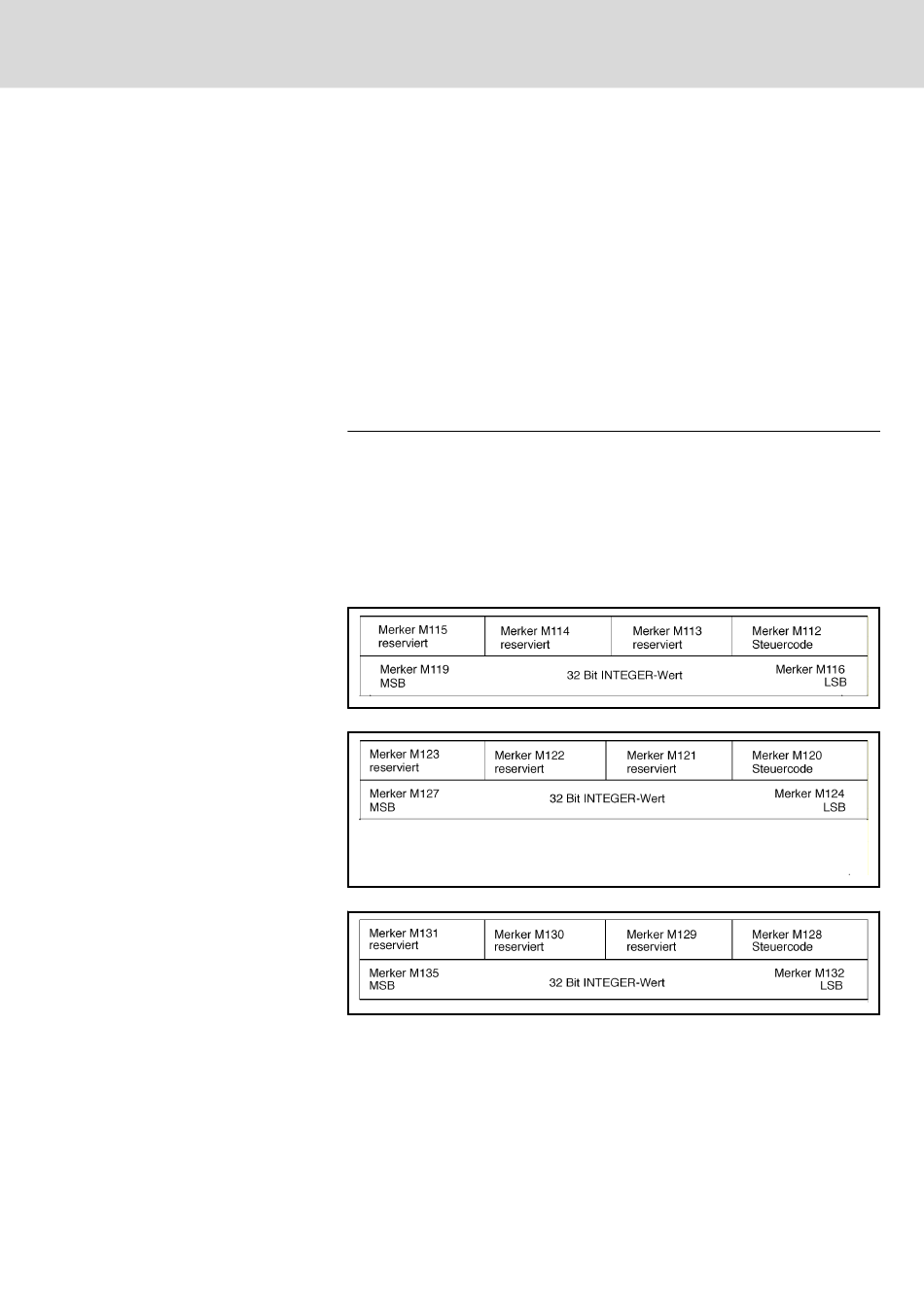

Abb. 10-3:
Kanalabhängige INTEGER-Hilfsfunktion von Kanal 0
Abb. 10-4:
Kanalabhängige INTEGER-Hilfsfunktion von Kanal 1
Abb. 10-5:
Kanalabhängige INTEGER-Hilfsfunktion von Kanal 2
Der Steuercode in Merkerbyte M20 hat folgende Bedeutung:
Hilfsfunktionen
R911400171_Ausgabe 02 Bosch Rexroth AG
125/409
