Die Funktion startet, wenn Start gesetzt wird und Active nicht gesetzt ist. So‐
fern Start nicht über das SPS-Ablaufprogramm zurückgesetzt wird, wird es
zurückgesetzt, wenn die Funktion beendet ist.
Active wird gesetzt, bis die Funktion ausgeführt ist. Sobald die Daten zurück‐
geliefert sind, ist die Funktion beendet, und Active wird zurückgesetzt.
Die Daten des Werkzeugs in der Werkzeugdatenbank -DBT1, Sektor 2
(Key1) auf Platz 5 (Key2) sollen gelesen werden, incl. Sperre gegen weitere
Zugriffe.
Der Auftrag wird mit steigender Flanke am Eingang %IX41.0 ausgelöst.
Der Aufruf des Bausteines MT_DbData könnte folgendermaßen ausgeführt
werden:

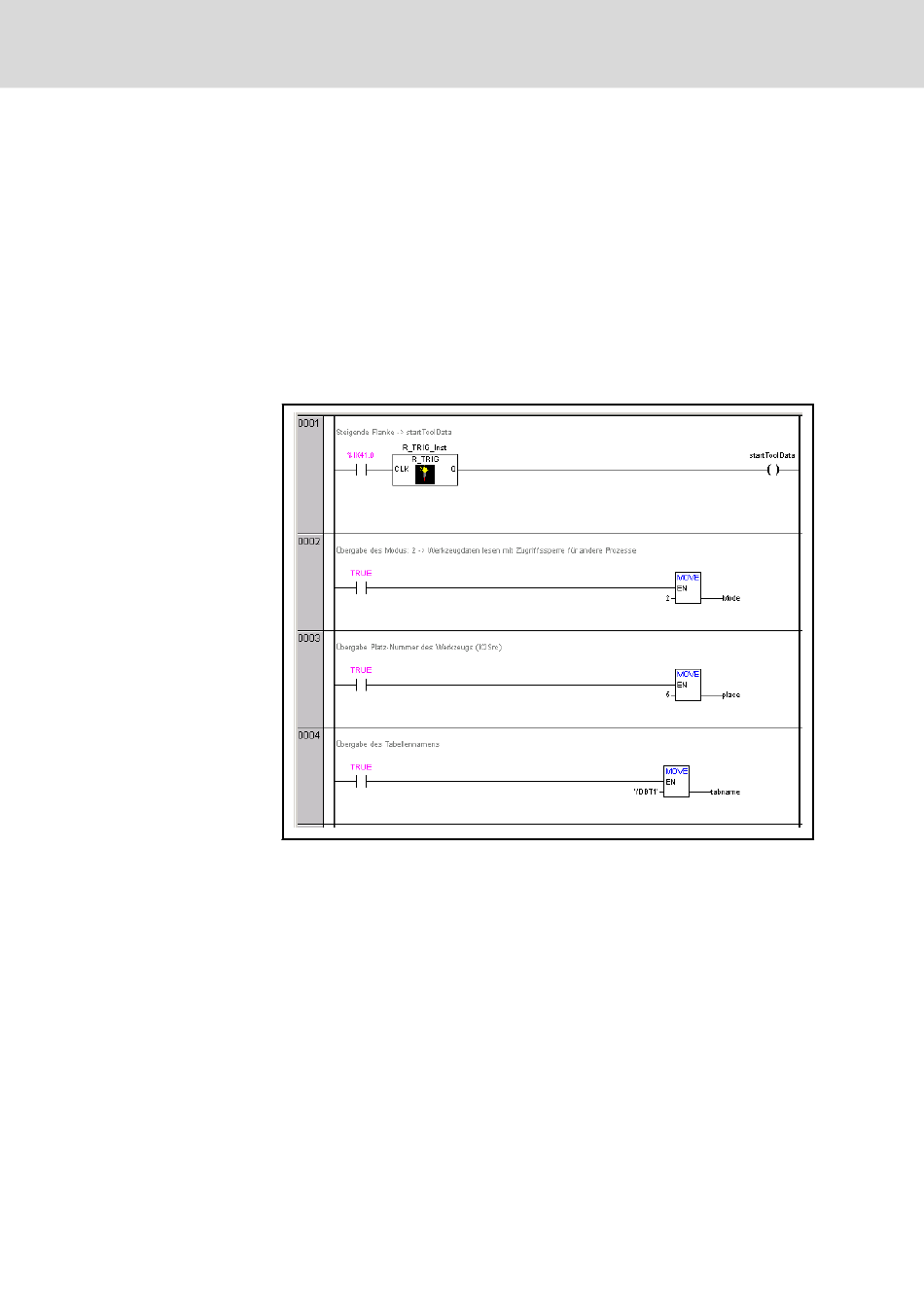

Abb. 12-22:
Aufruf des Bausteins MT_DbData
