8.7.51 External fault (4.4.4)

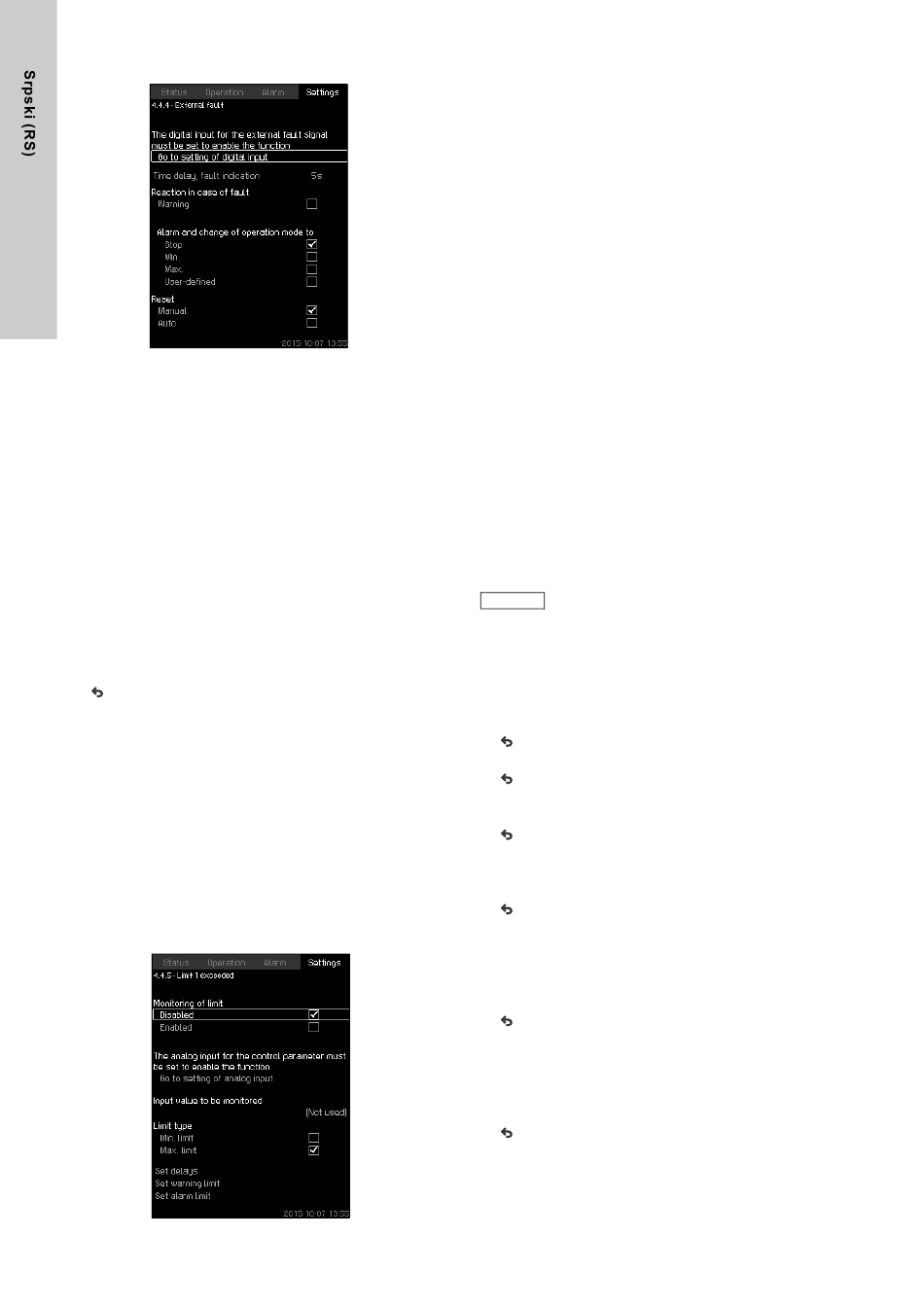

Slika 101 External fault
Opis
Funkcija se koristi kada CU 352 u mogućnosti da primi signal o
kvaru da spoljnog kontakta. U slučaju spoljnog kvara, CU 352
indikuje upozorenje ili alarm. U slučaju alarma, sistem se menja
na drugi manuelni mod, na primer "Stop."
Raspon podešavanja
• Izbor digitalnog ulaza za funkciju.
• Podešavanje odloženog vremna od gašenja jedinice kontakta
dok CU 352 radi.
• Reakcija u slučaju eksterne greške: Upozorenje ili alarm i
promena načina rada.
• Restartovanje posle alarma: Manuelno ili automatski.
Podešavanje preko kontrolne ploče
• Settings > Monitoring functions > External fault > Go to setting
of digital input.
Pojavljuje se Digital inputs (4.3.7) displej.
6. Podesite ulaz na "External fault".
7. .
8. Podešavanje: Time delay, fault indication.
9. Ako je potrebno samo upozorenje u slučaju spoljnog kvara,
odaberite "Warning".
Ako sistem uključuje alarm i menja način rada u slučaju
spoljnog kvara, odaberite sledeće načine rada "Manual" ili
"Auto".
Fabrička podešavanja
Funkcija nije moguća. Ako je funkcija moguća, sledeće vrednosti
su fabrički podešene:
• Odloženi start: 5 sekundi.
• Način rada u slučaju alarma: Stop.
• Restartovanje: Manual.
8.7.52 Limit 1 exceeded (4.4.5 - 4.4.6)
Slika 102 Limit 1 exceeded
1192
Opis
Sa ovom funkcijom, CU 352 može da prati podešene limite
analognih vrednosti. Reagovaće ukoliko vrednosti prekorače
granicu. Svaka granica može biti podešena kao maksimalna ili
minimalna vrednost. Za svaku praćenu vrednost se mora
definisati granica upozorenja i granica alarma.
Funkcija čini mogućim praćenje dve različite lokacije u sistemu
pumpi u isto vreme. Na primer pritisak kod potrošača i ispusni
pritisak pumpe. Na taj način ispusni pritisak neće dostići kritičnu
vrednost.
Ako vrednost pređe granicu pojaviće se odgovarajuće
upozorenje. Ako je vrenost veća od limita alarma, pumpe će se
isključiti.
Kašnjenje može biti podešeno između detekcije prekoračene
granice i aktivacije upozorenja i alarma. Kašnjenje takođe može
biti podešeno za restartovanje upozorenja ili alarma.
Upozorenje se može restartovati automatski ili manuelno.
Moguće je podesiti da li će sistem da se restartuje automatski
posle alarma ili se alarm mora resetovati manuelno.
Restartovanje se može odložiti u vremenskom periodu koji se
može podesiti. Takođe je moguće podesiti odloženi start čime bi
osigurali da sistem dosegne stabilno stanje pre nego što se
funkcija aktivira.
Raspon podešavanja
• Odabir analognog ulaza za funkciju
• praćenja ulazne vrednosti
• tipa limita (min./maks.)
• limita upozorenja
• limita alarma.
Podešavanje preko kontrolne ploče
Analogni ulazi moraju da budu podešeni pravilno pre
nego što se funkcija omogući. Pogledajte poglavlje
Savet
8.7.28 Analog inputs
• Settings > Monitoring functions > Limit 1 exceeded / Limit 2
exceeded > Go to setting of analog input.
1. Odaberite analogni ulaz.
2. Odabrano: Input value to be monitored.
Pojavljuje se displej 4.3.8.1.1.
3. Odaberite ulaz.
4. .
5. Podesite minimalnu i maksimalnu vrednost senzora.
6. x 2.
7. Odabrano: Input value to be monitored.
8. Odaberite ulaz.
9. .
10. Odabrano:
• Min. limit / Max. limit.
• Set delays.
11. .
12. Odabrano:
• Set warning limit
• Enabled.
13. Podesite limit.
14. Odaberite resetovanje: Auto / Manual.
15. .
16. Odabrano:
• Set alarm limit
• Enabled.
17. Podesite limit.
18. Odaberite resetovanje: Auto / Manual.
19. .
20. Odabrano: Enabled.
Fabrička podešavanja
Funkcija nije moguća.
(4.3.8).
