8.7.53 Раб.точка вне раб.диапазона (4.4.7)

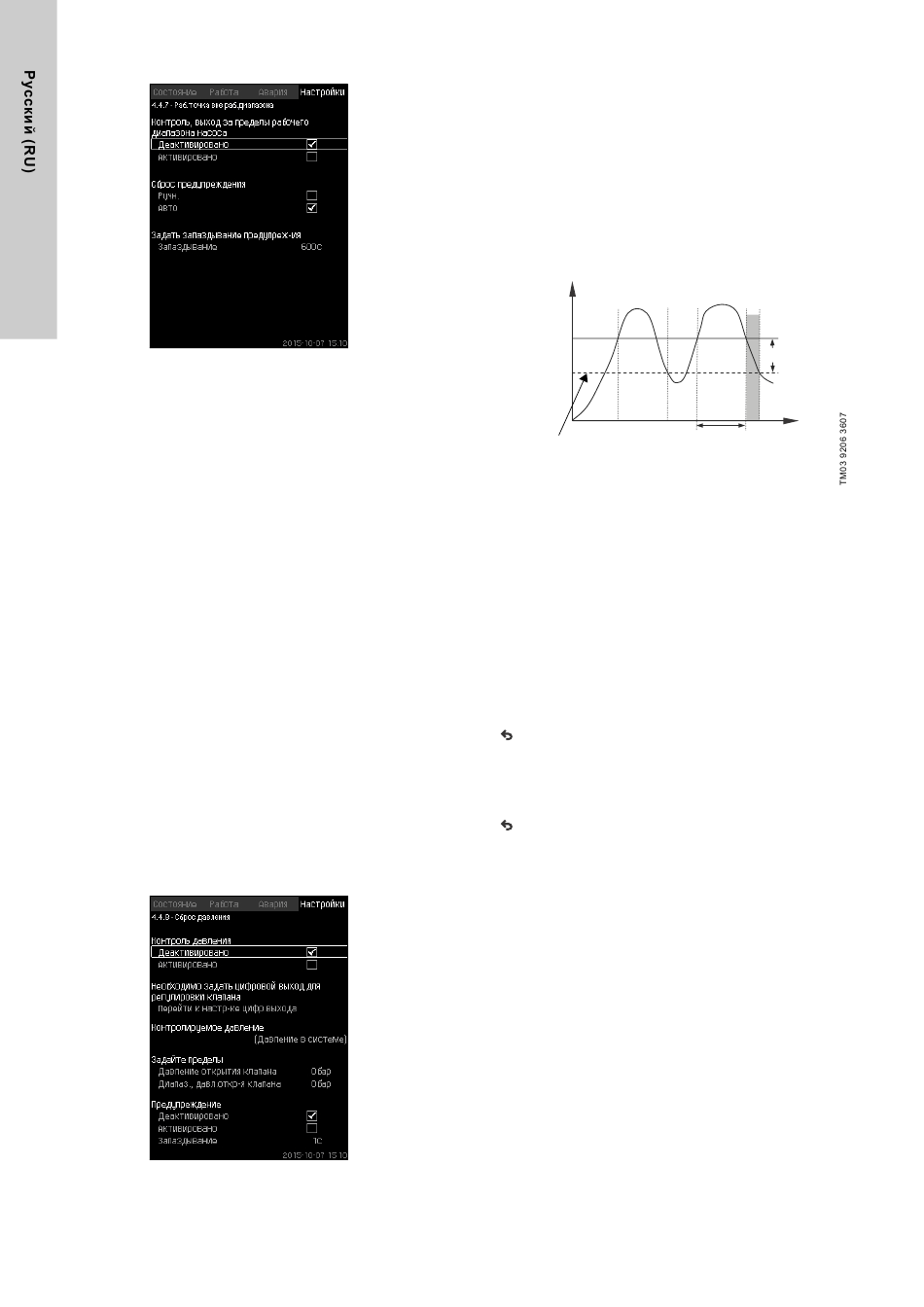

Рис. 103Раб.точка вне раб.диапазона
Описание
Данная функция даёт предупредительный сигнал, если
рабочая точка насоса выходит за пределы определённого
диапазона. Например, если давление на входе становится
ниже минимального допустимого значения, что может
привести к кавитации насосов некоторых типов.
Предупреждающий сигнал появляется с установленной
задержкой. Можно установить автоматический или ручной
сброс предупреждающего сигнала в случае, когда рабочая
точка возвращается в установленный рабочий диапазон.
Кроме того, можно установить активизацию релейного выхода
при появлении предупреждения или его отключение после
сброса предупреждающего сигнала.
Функция требует контроля давления нагнетания и давления
на входе (измеренного или настроенного) или перепада
давления в насосах, а также наличия в CU 352 достоверных
данных насоса либо из GSC-файла, либо введённых
вручную.
См. раздел 8.7.39 Дан.хар-к нас-в
Диапазон настройки
• Настройка ручного или автоматического сброса.
• Выставление запаздывания предупреждения.
Настройка через панель управления
• Настройки > Функции контроля > Раб.точка вне
раб.диапазона > Ручн. / Авто > Задать запаздывание
предупреж-ия.
Заводская настройка
Функция не активирована.
8.7.54 Сброс давления (4.4.8)
Рис. 104Сброс давления
1256
(4.3.19).
Описание
Основная задача данной функции - снизить давление в
магистрали открытием электромагнитного клапана в том
случае, если давление превышает установленный предел.
Если за определённый период давление не упадёт,
электромагнитный клапан закроется и появится
предупреждающий сигнал.
1: Электромагнитный клапан открывается.
2: Электромагнитный клапан закрывается.
3: Электромагнитный клапан открывается.
4: Предупреждение активировано.
5: Электромагнитный клапан закрывается,
и предупреждение сбрасывается.
P [бар]
1
Давление
открытия
клапана
Запаздывание
Давление открытия
предупреждения
клапана минус диапазон
Рис. 105Сброс давления
Диапазон настройки
• Настройка цифрового выхода.
• Выставление давления для контроля.
• Выставление давления открытия клапана.
• Выставление диапазона для давления открытия клапана.
• Настройка предупреждения или аварийного сигнала.
Настройка через панель управления
• Настройки > Функции контроля > Сброс давления >
Перейти к настр-ке цифр.выхода.
1. Выберите цифровой выход.
2. Выберите: Сброс давления.
3. x 2.
4. Выберите:
• Контролируемое давление
• Давление нагнетания, Давление в системе / Внешнее
давление.
5. .
6. Выберите и задайте:
• Давление открытия клапана
• Диапаз., давл.откр-я клапана.
7. Выберите: Предупреждение> Деактивировано /
Активировано.
8. Задайте: Запаздывание.
(Выставляется, только если предупреждение
активировано.)
9. Выберите: Активировано.
Заводская настройка
Функция не активирована.
2 3 4
5
Диапазон
Время [сек]
