2. Routing

In allen Modi (außer Sampling) gibt es für jeden Master-Effekt
(MFX1 und MFX2) einen Bus (im Sampling-Modus sind die
Master-Effekte nicht belegt). Wenn Sie keine Insert-Effekte ver-
wenden, richtet sich der Hinwegpegel zu den Master-Effekten
nach den Einstellungen für „Send1 (MFX1)" und „Send2
(MFX2)" für die Oszillatoren (Program), Timbres (Combina-
tion), Spuren (Sequencer und Song Play) und die Audio-Ein-
gänge (Global). So können Sie einen Klavierklang, den Sie
einem Timbre oder einer Spur zugeordnet haben, z.B. sehr stark
verhallen, während die Streicher nur eine Idee Hall bekommen
und der Bass ganz „trocken" bleibt. Wenn Sie auch Insert-
Effekte verwenden, bestimmen Sie den Hinwegpegel des Oszil-
lators, Timbres oder der Spur mit dem „Send1"- und „Send2"-
Parameter (hinter dem betreffenden Insert-Effekt).

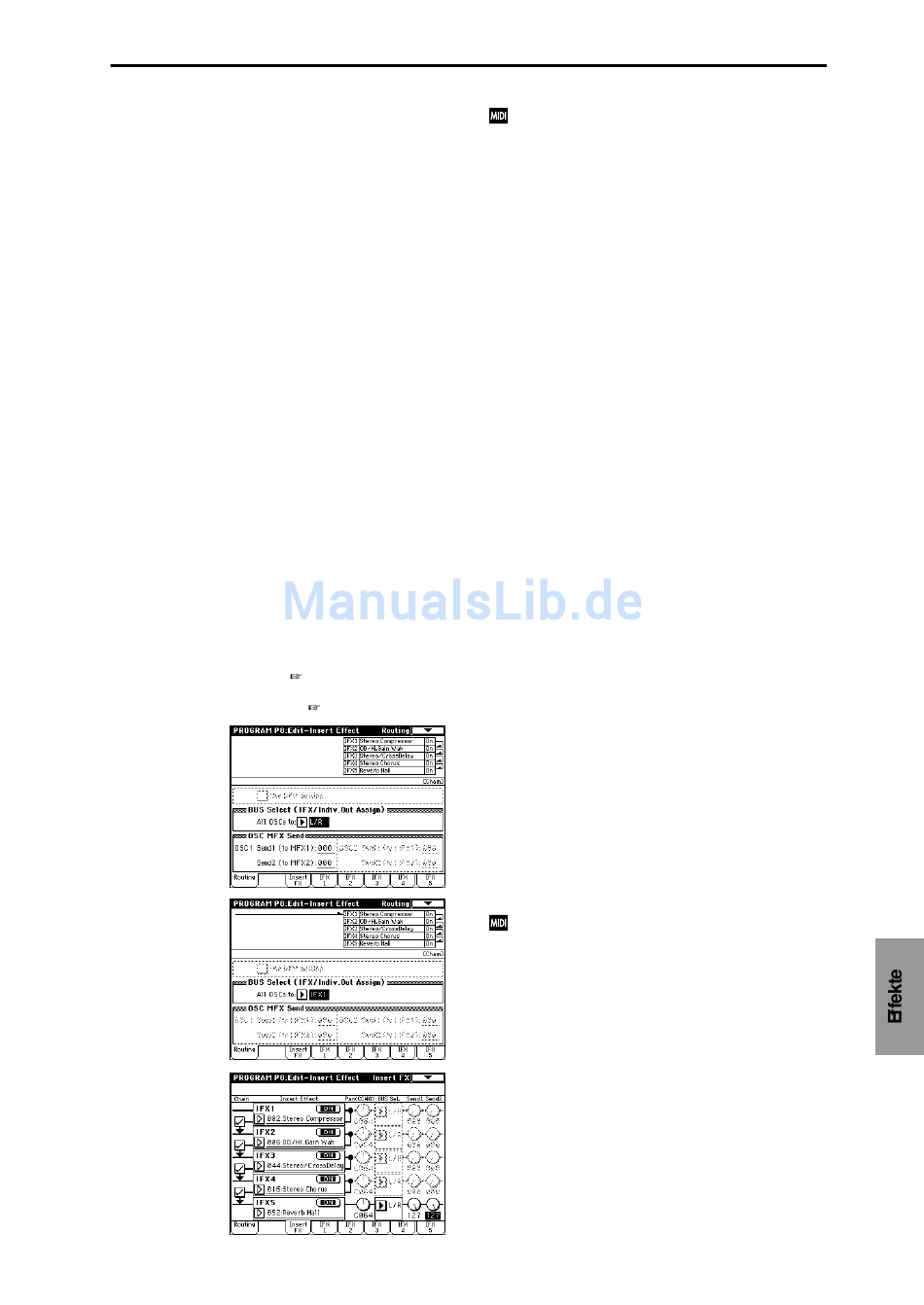

2–1. Program-Modus
Den Hinwegpegel können Sie mit „Send1 (to MFX1)" und
„Send2 (to MFX2)" der „Routing"-Registerseite (P8) oder
„Send1" und „Send2" der „Insert FX"-Registerseite (P8) einstel-
len. Im zweiten Fall regeln Sie den Hinwegpegel des betreffen-
den Insert-Effektes IFX1–5 zu den Master-Effekten.
Wenn Sie „BUS Select" auf L/R oder Off gestellt haben, sind
die Parameter „Send1 (MFX1)" und „Send2 (MFX2)" der
„Routing"-Registerseite belegt – und zwar für beide Oszillato-
ren separat.
Wenn Sie „BUS Select" auf IFX1–5 stellen, sind die Regler
„Send1" und „Send2" der „Insert FX"-Seite belegt, weil das Sig-
nal zu den Master-Effekten dann hinter den Insert-Effekten
abgegriffen wird. Wenn Sie mehrere Insert-Effekte über „Chain"
miteinander verketten, können nur „Send1" und „Send2" des
letzten Insert-Effektes der Kette eingestellt werden.
Wenn Sie „BUS Select" auf 1, 2, 3, 4, 1/2 oder 3/4 stellen, wird
das Signal der Oszillatoren direkt an die Buchsen INDIVIDUAL
OUT 1, 2, 3 und/oder 4 angelegt ( „Einzelausgänge"). In dem
Fall sind Send 1 und Send 2 nicht belegt, weil das Signal nicht
an die Master-Effekte angelegt wird ( S.185).
Send1 kann mit Steuerbefehl CC91 und Send 2 mit Steuer-
befehl CC93 eingestellt werden. Diese MIDI-Befehle müs-
sen auf dem Global-Kanal („MIDI Channel", Global P1: 1–
1a) empfangen werden. Der Hinwegpegel der Oszillatoren
ergibt sich aus der Multiplikation der Send 1/2-Einstellung
für den Oszillator mit dem via MIDI empfangenen Wert.
Wenn Sie „Oscillator Mode" auf „Drums" stellen (Program P1:
1–1a), ist auch das „USE DKit Setting"-Kästchen (Program P8:
8–1b) des Programs belegt.
Markieren Sie dieses Kästchen, um die Send 1- und Send 2-Ein-
stellungen der einzelnen Drum Kit-Noten zu verwenden. Wenn
Sie „BUS Select" (Global P5: 5–2b) einer Drum Kit-Note auf L/R
oder Off gestellt haben, sind die Parameter „Send1 (to MFX1)"
und „Send2(toMFX2)" (Global P5: 5–2b) belegt. Haben Sie
„BUS Select" auf IFX1–5 gestellt, so sind „Send1" und „Send2"
(Program P8: 8–2a) belegt.
Wenn Sie obiges Kästchen nicht markieren, sind „Send1
(MFX1)" und „Send2 (MFX2)" (Program P8: 8–1d) der „Rou-
ting"-Registerseite (Program P8: 8–1d) bzw. „Send1" und
„Send2" (Program P8: 8–2a) der „Insert FX, IFX1–5"-Seite (Pro-
gram P8: 8–2a) belegt und gelten dann für alle Drum Kit-Noten.
2–2. Combination-, Sequencer- und Song Play-Modus
Den Hinwegpegel der Timbres (Combination) bzw. Spuren
(Sequencer, Song Play) zu den Master-Effekten können Sie mit
„Send1 (MFX1)" und „Send2 (MFX2)" („Routing"-Seite, P8) ein-
stellen. Wie im Program-Modus bedeutet die Einstellung von
„BUS Select" auf L/R oder Off, dass der Hinwegpegel mit „Send1
(MFX1)" und „Send2 (MFX2)" eingestellt werden kann. Der tat-
sächliche Hinwegpegel der Timbres oder Spuren ergibt sich jedoch
aus der Multiplikation der Send-Einstellungen für Oszillator 1 und
2 (sofern Sie „Oscillator Mode" auf Double gestellt haben) auf der
Program P8: „Routing"-Seite mit den Send-Werten.
– Hinwegpegel (Send)–
Sagen wir, Sie haben „OSC1 Send1" eines Programs auf 127,
„Send2" auf 064, „OSC2 Send1" auf 064 und „Send2" auf 127
gestellt. Für ein Timbre einer Combination haben Sie jedoch
„Send1"= 064 und „Send2"= 127 eingestellt. Der tatsächliche
Hinwegpegel der angesprochenen Oszillatoren lautet dann:
OSC1 Send1=127 (100%)*064(50%)=064(50%)
OSC1 Send2=064 (50%)*127(100%)=064(50%)
OSC2 Send1=064 (50%)*064(50%)=032(25%)
OSC2 Send2=127 (100%)*127(100%)=127(100%)
Wenn Sie für „BUS Select" IFX1–5 gewählt haben, können Sie
den Hinwegpegel mit „Send1" und „Send2" einstellen.
Wenn Sie 1, 2, 3, 4, 1/2 oder 3/4 gewählt haben, werden diese
Send-Einstellungen jedoch nicht verwendet, weil das Signal
dann nicht an die Master-Effekte angelegt wird.
Send1 kann mit Steuerbefehl CC91 und Send 2 mit Steuer-
befehl CC93 eingestellt werden. Wenn die Parameter
„Send1 (MFX1)" und „Send2 (MFX2)" der Timbres/Spu-
ren belegt sind, müssen die betreffenden Steuerbefehle auf
dem MIDI-Kanal des anzusteuernden Timbres bzw. der
Spur gesendet werden. Wenn jedoch die „Send1"- und
„Send2"-Parameter der Insert-Effekte IFX1–5 greifen, müs-
sen die Steuerbefehle auf dem MIDI-Kanal des betreffen-
den Insert-Effektes IFX1–5 empfangen werden.
Es folgen ein paar Beispiele des Combination-Modus'. In der
oberen Abbildung weiter unten wurde „BUS Select" von Tim-
bre 1 auf IFX1 gestellt, während Timbre 2 IFX2, Timbre 3 IFX3,
Timbre 4 IFX4 und die Timbres 5 und 6 IFX5 zugeordnet sind.
Die Timbres 7 und 8 werden hingegen an L/R angelegt. Hier
können Sie „Send1" und „Send2" zum Einstellen des Hinweg-
pegels vom Insert-Effekt (001: St. Amp Simulation, Timbre 1)
zu den Master-Effekten verwenden. (In diesem Beispiel haben
wir 032 und 127 gewählt.) Das gleiche können Sie nun auch mit
„Send1" und „Send2" der Insert-Effekte 2–4 tun, um deren Hin-
wegpegel (und also der Timbres 2, 3 und 4) einzustellen. Ver-
183
