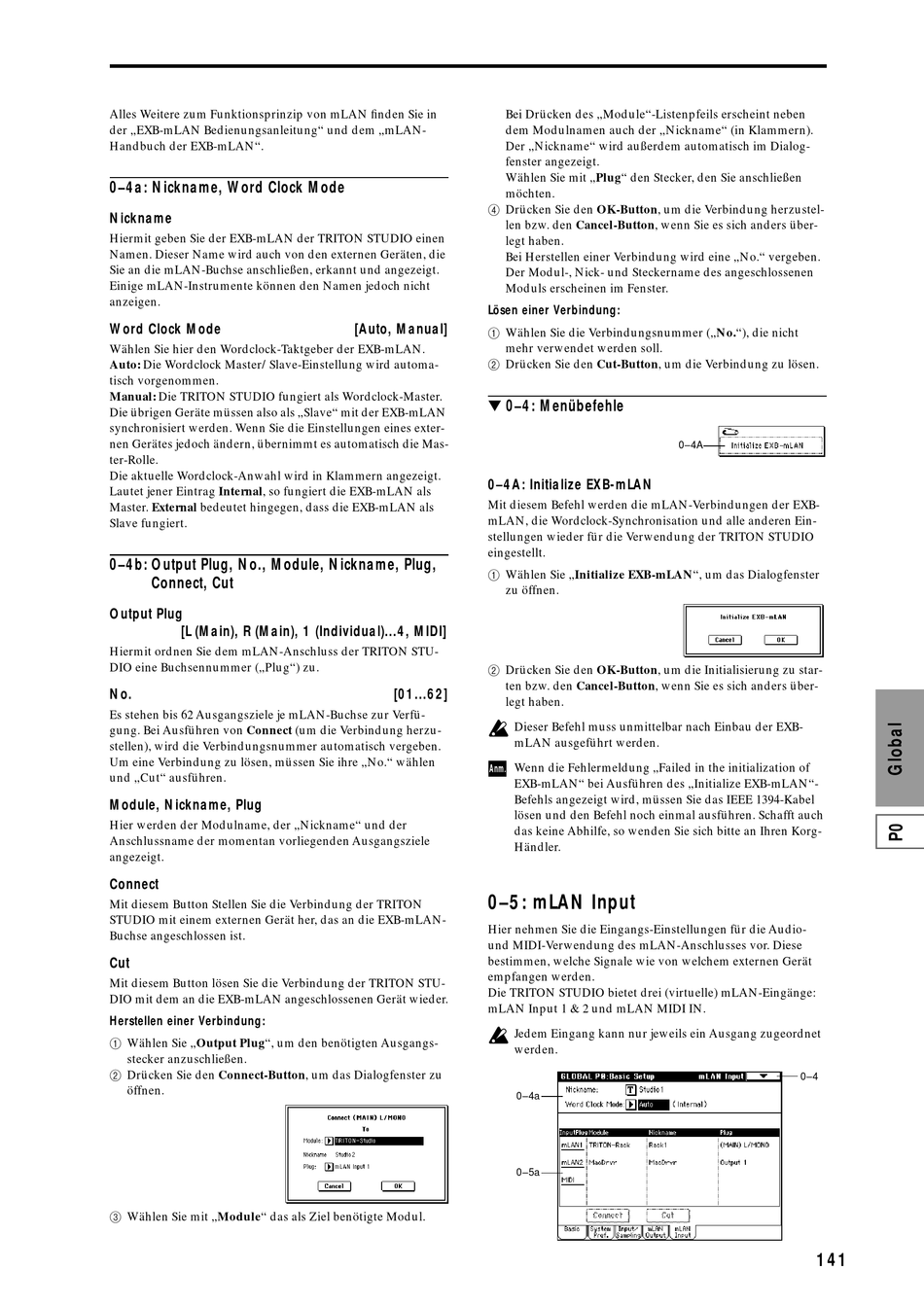

Alles Weitere zum Funktionsprinzip von mLAN finden Sie in
der „EXB-mLAN Bedienungsanleitung" und dem „mLAN-
Handbuch der EXB-mLAN".
0–4a: Nickname, Word Clock Mode
Nickname
Hiermit geben Sie der EXB-mLAN der TRITON STUDIO einen
Namen. Dieser Name wird auch von den externen Geräten, die
Sie an die mLAN-Buchse anschließen, erkannt und angezeigt.
Einige mLAN-Instrumente können den Namen jedoch nicht
anzeigen.
Word Clock Mode
Wählen Sie hier den Wordclock-Taktgeber der EXB-mLAN.
Auto: Die Wordclock Master/Slave-Einstellung wird automa-
tisch vorgenommen.
Manual: Die TRITON STUDIO fungiert als Wordclock-Master.
Die übrigen Geräte müssen also als „Slave" mit der EXB-mLAN
synchronisiert werden. Wenn Sie die Einstellungen eines exter-
nen Gerätes jedoch ändern, übernimmt es automatisch die Mas-
ter-Rolle.
Die aktuelle Wordclock-Anwahl wird in Klammern angezeigt.
Lautet jener Eintrag Internal, so fungiert die EXB-mLAN als
Master. External bedeutet hingegen, dass die EXB-mLAN als
Slave fungiert.
0–4b: Output Plug, No., Module, Nickname, Plug,
Connect, Cut
Output Plug
[L (Main), R (Main), 1 (Individual)...4, MIDI]
Hiermit ordnen Sie dem mLAN-Anschluss der TRITON STU-
DIO eine Buchsennummer („Plug") zu.
No.
Es stehen bis 62 Ausgangsziele je mLAN-Buchse zur Verfü-
gung. Bei Ausführen von Connect (um die Verbindung herzu-
stellen), wird die Verbindungsnummer automatisch vergeben.
Um eine Verbindung zu lösen, müssen Sie ihre „No." wählen
und „Cut" ausführen.
Module, Nickname, Plug
Hier werden der Modulname, der „Nickname" und der
Anschlussname der momentan vorliegenden Ausgangsziele
angezeigt.
Connect
Mit diesem Button Stellen Sie die Verbindung der TRITON
STUDIO mit einem externen Gerät her, das an die EXB-mLAN-
Buchse angeschlossen ist.
Cut
Mit diesem Button lösen Sie die Verbindung der TRITON STU-
DIO mit dem an die EXB-mLAN angeschlossenen Gerät wieder.
Herstellen einer Verbindung:
1 Wählen Sie „Output Plug", um den benötigten Ausgangs-
stecker anzuschließen.
2 Drücken Sie den Connect-Button, um das Dialogfenster zu
öffnen.
3 Wählen Sie mit „Module" das als Ziel benötigte Modul.
Bei Drücken des „Module"-Listenpfeils erscheint neben
dem Modulnamen auch der „Nickname" (in Klammern).
Der „Nickname" wird außerdem automatisch im Dialog-
fenster angezeigt.
Wählen Sie mit „Plug" den Stecker, den Sie anschließen
möchten.
4 Drücken Sie den OK-Button, um die Verbindung herzustel-
len bzw. den Cancel-Button, wenn Sie es sich anders über-
legt haben.
Bei Herstellen einer Verbindung wird eine „No." vergeben.
Der Modul-, Nick- und Steckername des angeschlossenen
Moduls erscheinen im Fenster.
Lösen einer Verbindung:
[Auto, Manual]
1 Wählen Sie die Verbindungsnummer („No."), die nicht
mehr verwendet werden soll.
2 Drücken Sie den Cut-Button, um die Verbindung zu lösen.
0–4: Menübefehle
0–4A: Initialize EXB-mLAN
Mit diesem Befehl werden die mLAN-Verbindungen der EXB-
mLAN, die Wordclock-Synchronisation und alle anderen Ein-
stellungen wieder für die Verwendung der TRITON STUDIO
eingestellt.
1 Wählen Sie „Initialize EXB-mLAN", um das Dialogfenster
zu öffnen.
2 Drücken Sie den OK-Button, um die Initialisierung zu star-
ten bzw. den Cancel-Button, wenn Sie es sich anders über-
[01...62]
legt haben.
Dieser Befehl muss unmittelbar nach Einbau der EXB-
mLAN ausgeführt werden.
Anm. Wenn die Fehlermeldung „Failed in the initialization of
EXB-mLAN" bei Ausführen des „Initialize EXB-mLAN"-
Befehls angezeigt wird, müssen Sie das IEEE 1394-Kabel
lösen und den Befehl noch einmal ausführen. Schafft auch
das keine Abhilfe, so wenden Sie sich bitte an Ihren Korg-
Händler.
0–5: mLAN Input
Hier nehmen Sie die Eingangs-Einstellungen für die Audio-
und MIDI-Verwendung des mLAN-Anschlusses vor. Diese
bestimmen, welche Signale wie von welchem externen Gerät
empfangen werden.
Die TRITON STUDIO bietet drei (virtuelle) mLAN-Eingänge:
mLAN Input 1 & 2 und mLAN MIDI IN.
Jedem Eingang kann nur jeweils ein Ausgang zugeordnet
werden.
0–4a
0–5a
0–4A
0–4
141
