volca sample owner's manual 2/2
Introduction

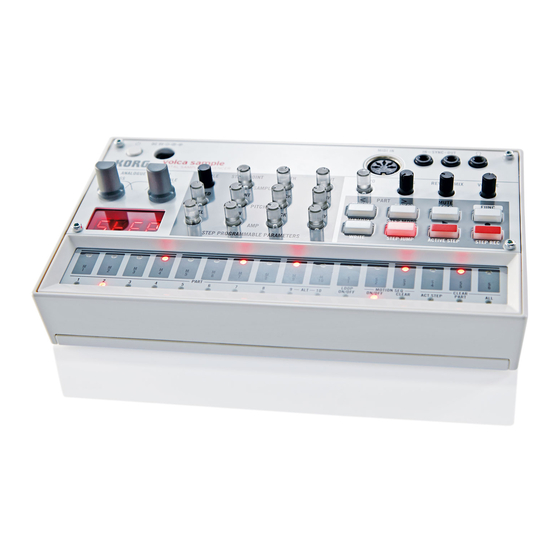

Thank you for purchasing the Korg volca sample digital sample sequencer. The volca sample is a rhythm sequencer with
a digital sound source. While retaining the active step and step jump modes, which were well received with the volca
beats, the volca sample is equipped with further enhanced features of the song mode and irregular playback functions
for partial playback/reverse playback of samples. In addition, an iPhone can be used to transfer new sample data.
(Power) button
This switch turns the power on/off. To turn the power off, press and hold the switch for approximately one second.
Auto power-off
The volca sample has an auto power-off function. This function automatically turns off the volca sample after
approximately four hours have passed since it last produced a sound. If desired, you can disable the auto power-off
function. (See Specifying global parameter settings.)
DC 9V
Jack
Connect the optional AC adapter here.
Only use the specified AC adapter. Using any AC adapter other than the specified model will cause malfunctions.
Battery level indication
When the volca sample is turned on, the LEDs below the step buttons indicate the remaining amount of battery power. If
all LEDs are lit up, the batteries are completely full. Fewer lit LEDs mean that the battery level is correspondingly lower.
When using the AC adapter, the battery level indication is disabled.
Either alkaline or nickel-metal hydride batteries can be used. In order for the remaining battery level to be detected
and indicated correctly, the type of batteries being used must be specified in the global parameters of the volca sa
mple. If the batteries are running low during usage of the volca sample, it warns you by blinking "bt.Lo" in the di
splay. If the batteries run down completely, the volca sample automatically turns off.
NOTE: It's not possible to stop the low battery warning; however, you will be able to continue using the volca
sample until the batteries have run down completely.
ANALOGUE ISOLATOR
TREBLE knob
This changes the levels of the low and high output ranges.
This knob sets the level of the high range between –∞
dB and +6 dB.
BASS knob
Display
This knob sets the level of the low range between –∞
dB and +6 dB.
This displays the values selected by using the knobs
and buttons.
Step buttons 1 to 16
These function as part trigger buttons and as step buttons for the sequencer. Press the STEP MODE button to
switch the function.
For exclusive groups like open/closed high hats, only one part will be played at a time.
Live performance mode (STEP MODE button unlit)
Press a step button between 1 and 10 to play the corresponding part in real-time. If a sequence is being recorded,
the performance is recorded at the quantized step.
Otherwise, use these buttons together with the FUNC button to specify settings for various functions.
Step editing mode (STEP MODE button lit up)
The buttons will function as step buttons for the sequencer. Pressing a button turns the step for the selected part on or off. Steps that have been turned
on will be played.
In addition, by holding down the step buttons while using knobs compatible with motion recording, the values recorded with the step for that part
can be edited and new motion data can be recorded.
The functionality of the sequencer differs in song mode. Refer to "Song mode" for additional information.
Song mode
3. The LEDs below the step buttons indicate whether playback of the
assigned sequence is turned on or off. After the volca sample enters
In addition to 10 sequences, the volca sample can play back 6 songs.
With each song, a maximum of 16 sequences can be played in any order.
active step mode, press the step buttons to turn on/off each sequence.
4. Repeat steps 1 to 3 until the sequences are assigned to the song.
The following functions cannot be used in song mode. "SONG" will
appear on the display to indicate the error.
Playing a song
Playing using the step buttons, recording using the  (REC) button,
Pressing the  (PLAY) button plays back the assigned sequences in the
specified order. The playback order can also be specified in step jump mode.
changing part parameters with knobs, functions set by pressing FUNC
+ step buttons, operation of the PART < and > buttons, mute settings,
Savi
reverse settings, reverb on/off
Entering song mode
W
When a song is loaded, the volca sample automatically enters song mode.
w
w
Assigning sequences to be played back in song mode
1. Press a step button between 1 and 16 to select the playback order.
The playback order and the sequence number appear in the display.
W
2. Use the SAMPLE selector to assign the sequence.
volca sample Manuel d'utilisation 2/2
Introduction
Merci d'avoir choisi le séquenceur à échantillon numérique volca sample de Korg. Le volca sample est un
séquenceur rythmique doté d'une source sonore numérique. Il conserve les modes d'activation de pas et de
saut de pas très appréciés par les utilisateurs du vocal beats, tout en incorporant un mode Song avec une
série de fonctions peaufinées ainsi qu'un éventail de fonctions de lecture spéciales pour la lecture partielle et
la lecture inversée des échantillons. Vous pouvez en outre transférer des échantillons tout frais d'un iPhone.
Bouton
(Interrupteur d'alimentation)
Cet interrupteur met l'instrument sous/hors tension. Pour couper l'alimentation, maintenez l'interrupteur
enfoncé pendant environ une seconde.
Mise hors tension automatique
Le volca sample comporte une fonction de coupure d'alimentation automatique. L'alimentation du volca
sample est automatiquement coupée si l'instrument ne produit aucun son durant environ 4 heures. Vous
pouvez désactiver cette fonction de coupure automatique d'alimentation. (Voyez la section "Réglage des
paramètres globaux".)
Prise DC 9V
Branchez ici l'adaptateur secteur disponible en option.
Utilisez exclusivement l'adaptateur secteur spécifié. Si vous utilisez un adaptateur secteur autre que
le modèle spécifié, vous risquez de provoquer des dysfonctionnements.
Indication de la charge des piles
Quand vous mettez le volca sample sous tension, les témoins en dessous des boutons de pas indiquent l'état de charge des piles.
Si tous les témoins s'allument, les piles sont complètement chargées. Moins il y a de témoins allumés, plus les piles sont usées.
Quand vous alimentez l'instrument avec son adaptateur secteur, l'indication de niveau des piles est désactivée.
Vous pouvez utiliser des piles alcalines ou au nickel-hydrure métallique. Pour que l'instrument puisse détecter et afficher
correctement le niveau de charge des piles, vous devez au préalable définir le type de piles en place avec les paramètres globaux
du volca sample. Si, au cours d'une session, la charge des piles diminue dangereusement, le volca sample vous avertit en affichant
le message clignotant "bt.Lo" sur son écran. Quand les piles sont plates, le volca sample se met automatiquement hors tension.
REMARQUE: Il est impossible d'arrêter l'affichage de l'avertissement de charge basse des piles mais vous pouvez
continuer à utiliser le volca sample jusqu'à épuisement complet.until the batteries have run down completely.
ANALOGUE ISOLATOR
Commande TREBLE
Cette section permet de changer le niveau du grave
Elle permet de régler le niveau de l'aigu entre –∞ dB et +6 dB.
et de l'aigu.
Écran
Commande BASS
Affiche les valeurs des paramètres définies avec les
Elle permet de régler le niveau du grave entre –∞ dB et +6 dB.
commandes et boutons de l'instrument.
Boutons de pas 1 à 16
Ces boutons sont utilisés pour le déclenchement des parties et les pas du séquenceur. Appuyez sur le bouton
STEP MODE pour passer d'une fonction à l'autre.
Dans le cas des groupes d'instruments dits "exclusifs", tels que les sons de charley ouvert/fermé, une seule
partie est jouée à la fois.
Mode de jeu 'Live' (bouton STEP MODE éteint)
Appuyez sur un bouton de pas 1 à 10 pour jouer la partie correspondante en temps réel. Si vous enregistrez une
séquence, les données de jeu de votre partie sont enregistrées à la valeur de quantification définie.
Ces boutons sont aussi utilisés en combinaison avec le bouton FUNC pour régler diverses fonctions.
Mode d'édition de pas (bouton STEP MODE allumé)
Ces boutons font office de boutons de pas pour le séquenceur. Une pression sur un bouton de pas active ou coupe ce pas pour la partie sélectionnée.
Les pas activés sont joués dans la séquence. En outre, en maintenant enfoncés les boutons de pas tout en manipulant des commandes disponibles pour
l'enregistrement de données de jeu, vous pouvez éditer les valeurs enregistrées sous le pas de la partie en question et enregistrer de nouvelles données de jeu.
Les fonctions du séquenceur réagissent différemment en mode de morceau (Song). Pour en savoir plus, voyez la section "Mode de morceau (Song)".
Mode de morceau (Song)
2. Choisissez la séquence voulue avec le sélecteur SAMPLE.
En plus des 10 séquences disponibles, le volca sample vous permet de jouer 6
3. Les diodes en dessous des boutons de pas indiquent si la lecture de
morceaux. Chaque morceau permet de définir jusqu'à 16 séquences dans l'ordre voulu.
la séquence assignée est active ou non. Une fois que le volca sample
active son mode d'activation de pas, vous pouvez activer/couper chaque
Les fonctions suivantes ne sont pas disponibles en mode de morceau.
séquence avec les boutons de pas.
Le message d'erreur "SONG" s'affiche à l'écran lorsque vous tentez
d'appeler une fonction non disponible en mode Song.
4. Répétez les étapes 1-3 jusqu'à ce que toutes les séquences soient
assignées au morceau.
Jeu avec les boutons de pas, enregistrement avec le bouton REC,
modification des paramètres de partie avec les commandes, fonctions
Jeu d'un morceau
accessibles en appuyant sur FUNC + boutons de pas, utilisation des
Appuyez sur le bouton  (PLAY) pour lire (jouer) les séquences assignées dans
l'ordre défini. Vous pouvez aussi définir l'ordre de jeu avec le mode de saut de pas.
boutons PART < et >, réglages d'isolement (MUTE), réglages d'inver-
sion, activation/coupure de l'effet de réverbération
Sauvegarde d'un morceau
Vous pouvez sauvegarder jusqu'à 6 morceaux sur le volca sample.
Activation du mode Song
Quand vous chargez un morceau, le mode Song du volca sample est
1. Appuyez sur le bouton MEMORY tout en maintenant enfoncé le
automatiquement activé.
bouton FUNC.
Assignation des séquences à jouer en mode Song
2. Choisissez la destination de sauvegarde du morceau en appuyant sur
1. Définissez l'ordre de jeu de la séquence en appuyant sur un bouton
un bouton de pas de 11 (S11) à 16 (S16).
de pas (1-16).
Retour en mode de séquence
L'ordre de jeu et le numéro de la séquence s'affichent sur l'écran.
Le volca sample retourne en mode de séquence quand vous chargez une séquence.
volca sample Bedienungsanleitung 2/2
Einführung
Vielen Dank, dass sie sich für den digitalen Sample-Sequenzer Korg volca sample entschieden haben.
Der volca sample ist ein Rhythmus-Sequenzer mit einer digitalen Klangquelle. Der volca sample bietet
neben den beliebten Aktivschritt- und Sprung-Schritt-Modi des volca beats weiterentwickelte Features
wie einen Song-Modus sowie azyklische Wiedergabefunktionen für die teilweise Wiedergabe oder das
Rückwärtsabspielen von Samples. Zudem können Sie mit Ihrem iPhone neue Sample-Daten übertragen.
-Tasten (Netzschalter)
Hiermit schalten Sie das Gerät ein und aus. Um das Gerät auszuschalten, halten Sie den Schalter ungefähr
1 Sekunde lang gedrückt.
Energiesparfunktion
Der volca sample verfügt über eine automatische Energiesparfunktion. Ungefähr 4 Stunden nach dem letzten
Bedienvorgang bzw. nach der letzten Signalausgabe wird der volca sample automatisch ausgeschaltet. Bei
Bedarf können Sie diese Energiesparfunktion deaktivieren. (Siehe „Einstellung der globalen Parameter")
Netzteilbuchse (DC 9 V
)
Schließen Sie hier das optionale Netzteil an.
Benutzen Sie das Gerät ausschließlich mit dem spezifizierten AC-Netzteil, da die Verwendung eines
anderen Netzteils zu Funktionsstörungen führen kann.
Anzeige der Batteriespannung
Bei eingeschaltetem volca sample zeigen die LEDs unter der Schritt-Tasten die verbleibende Batteriespannung an. Wenn
alle LEDs leuchten, sind die Batterien komplett geladen. Je weniger LEDs leuchten, desto schwächer ist die Batteriespannung.
Bei Verwendung eines Netzteils ist die Batterieladezustandsanzeige deaktiviert.
Verwenden Sie ausschließlich Alkali- oder NiMH-Batterien. Die verbleibende Batteriespannung kann nur zuverlässig
gemessen und angezeigt werden, wenn Sie den verwendeten Batterietyp in den globalen Parametern des volca sample korrekt
eingestellt haben. Wenn die Batteriespannung während der Verwendung des volca sample einen niedrigen Stand erreicht,
blinkt „bt.Lo" auf dem Display auf. Wenn sich die Batterien komplett entleeren, schaltet sich der volca sample automatisch aus.
HINWEIS: Die blinkende Warnung für eine niedrige Batteriespannung lässt sich nicht abstellen, allerdings können Sie
den volca sample noch so lange verwenden, bis die Batterien komplett leer sind.
ANALOGUE ISOLATOR
TREBLE-Regler
Hiermit ändern Sie die Pegel der niedrigen oder hohen
Zur Regelung des Pegels des hohen Frequenzbereichs
Frequenzbereiche.
zwischen -–∞ dB und +6 dB.
Display
BASS-Regler
Zur Regelung des Pegels des tiefen Frequenzbereichs
Das Display zeigt die Werte an, die Sie mit den Reglern
und Tasten gewählt haben.
zwischen -–∞ dB und +6 dB.
Schritt-Tasten 1 bis 16
Diese Tasten funktionieren als Part-Triggertasten bzw. als Schritt-Tasten für den Sequenzer. Drücken Sie die STEP
MODE-Taste, um zwischen den Funktionen hin- und herzuschalten.
Die Klänge exklusiver Gruppen wie offene/geschlossene Hi-Hat werden nicht gleichzeitig wiedergegeben.
Live-Auftritt-Modus (STEP MODE-Tasten leuchtet nicht)
Drücken Sie eine Schritt-Taste zwischen 1 und 10, um den entsprechenden Schritt in Echtzeit wiederzugeben. Während
der Aufzeichnung einer Sequenz wird die Performance an dem festgelegten Schritt aufgezeichnet. Andernfalls können
Sie mit diesen Tasten in Verbindung mit dem FUNC-Tasten die Einstellungen für verschiedene Funktionen festlegen.
Schritt-Bearbeitungs-Modus (STEP MODE-Tasten leuchtet)
Die Tasten funktionieren als Schritt-Tasten für den Sequenzer. Durch Drücken eine Tastes schalten Sie den entsprechenden Schritt ein oder aus. Eingeschaltete
Schritte werden wiedergeben. Wenn sie die Schritt-Tasten gedrückt halten und gleichzeitig Regler bedienen, deren Bewegung aufgezeichnet werden
kann, können Sie die mit dem Schritt aufgenommenen Werte für diesen Part editieren und neue Bewegungsdaten aufzeichnen.
Im Song-Modus funktioniert der Sequenzer anders. Weitere Informationen hierzu finden Sie im Abschnitt „Song-Modus".
Song-Modus
3. Die LEDs unterhalb der Schritt-Tasten zeigen an, ob die Wiedergabe der
Zusätzlich zu 10 Sequenzen kann der volca sample 6 Songs wiedergeben. Jeder
zugewiesenen Sequenz aktiviert oder deaktiviert ist. Wenn der volca
Song kann mit bis zu 16 Sequenzen in beliebiger Reihenfolge erstellt werden.
sample in den Aktivschritt-Modus gefahren ist, drücken Sie die Schritt-
Tasten, um die entsprechende Sequenz zu aktivieren oder deaktivieren.
Im Song-Modus stehen folgende Funktionen nicht zur Verfügung.
4. Wiederholen Sie die Schritte 1 bis 3, bis Sie die gewünschten Sequenzen
Im Display wird in diesem Fall „SONG" angezeigt.
Ihrem Song zugewiesen haben.
Wiedergabe mittels der Schritt-Tasten, Aufnahme mittels der REC-Taste,
Einen Song abspielen
Einstellen von Part-Parametern mit den Reglern, durch Drücken der
Wenn Sie die -Taste (PLAY) drücken, werden die Sequenzen in der
FUNC + Schritt-Tasten aufgerufene Funktionen, Bedienung der PART <
vorgegebenen Reihenfolge abgespielt. Die Reihenfolge der Wiedergabe
und >-Tasten, Stummschaltungs-Einstellungen, Rückwärtswiedergabe-
kann auch im Sprung-Schritt-Modus festgelegt werden.
Einstellungen, Hall ein/aus
Speichern eines Songs
Den Song-Modus aufrufen
Der volca sample kann sechs Songs speichern.
Wenn ein Song geladen wird, fährt der volca sample automatisch in den Song-Modus.
1. Halten Sie die FUNC-Taste gedrückt und drücken Sie die MEMORY-Taste.
Zuweisung von Sequenzen zur Wiedergabe im Song-Modus
2. Drücken Sie eine der Schritt-Tasten 11 (S11) bis 16 (S6), um den
1. Drücken Sie eine der Schritt-Tasten 1 bis 16, um die Wiedergabereihenfolge
Speicherplatz des Songs auszuwählen.
auszuwählen.
Rückkehr in den Sequenzer-Modus
Im Display werden die Wiedergabereihenfolge und die Nummer der
Sequenz angezeigt.
Wenn eine Sequenz geladen wird, kehrt der volca sample in den
Sequenzer-Modus zurück.
2. Wählen Sie mit dem SAMPLE-Wahlschalter die Sequenz aus.
sample to be played back, and turning the knob
SAMPLE
to the right will brighten the sound.
SAMPLE selector
PITCH
This selects the sample. The number of the
selected sample appears in the display.
SPEED knob
START POINT knob
This knob sets the playback speed for the PCM
sound. Hold down the FUNC button while
This knob sets the starting point for playback of
the sample. Set the starting point within the range
turning this knob to change the speed in units
of notes.
of 0% to 90% of the total length of the sample.
LENGTH knob
EG INT knob
This knob sets the length of the sample to be
This knob sets the depth (intensity) of the PITCH
EG effect within the range of –100% to +100%.
played back. Set the length within the range of
1% to 100% of the original sample length. The
ATTACK knob
length of the sample to be played back changes
This knob sets the attack time for the PITCH EG.
depending on the setting selected with the
START POINT knob.
DECAY knob
This knob sets the decay time for the PITCH EG.
HI CUT knob
When this knob is fully turned to the right,
This knob adjusts the cutoff frequency. Turning
decay is turned off.
the knob to the left will darken the sound of the
1
2
3
4
5
6
7
8
9
10
Specifying global parameter settings
1. While holding down the FUNC button, turn on the volca sample.
2. Press a step button to specify the setting for the global parameter. (Refer to the table.)
Button
Parameter
Status
Step1 Auto power-off function
*Enabled
Nickel-metal
Step2 Battery type selection
hydride
Step3 Sync Out polarity
Fall
Step4 Sync In polarity
Fall
Step5 Tempo range settings
Full (10-600)
Step6 MIDI Clock Src
*Auto
Step7 MIDI RX ShortMessage
*On
Step8 Sync input/output unit
Once a step
w
m
w
UN
M MO
3. When you have finished specifying the settings, press the  (REC) button. The settings will be
w
saved, and the volca sample will be restarted. If you decide to cancel the settings, press the 
(PLAY) button.
m
m
m
SAMPLE
l'échantillon joué, et tournez-la à droite pour éclaircir
Sélecteur SAMPLE
le son.
Il sert à choisir l'échantillon. Le numéro de
PITCH
l'échantillon sélectionné s'affiche à l'écran.
Commande SPEED
Commande START POINT
Elle règle la vitesse de lecture du son PCM. Maintenez le
bouton FUNC enfoncé tout en tournant cette commande
Elle permet de définir le point de départ pour la
lecture d'un échantillon. Réglez le point de départ
pour changer la vitesse sur base d'une valeur de note.
sur toute valeur entre 0% et 90% (pourcentage de
Commande EG INT
la longueur totale de l'échantillon).
Elle règle la profondeur (intensité) de l'effet de
Commande LENGTH
l'enveloppe de hauteur (PITCH EG) sur une plage
Elle définit la longueur de l'échantillon à jouer. Réglez
de –100% à +100%.
la longueur sur une valeur comprise entre 1% et 100%
Commande ATTACK
(pourcentage de la longueur de l'échantillon original).
Elle règle la durée d'attaque de l'enveloppe de
La longueur de l'échantillon joué varie aussi en fonction
hauteur (PITCH EG).
de la valeur choisie avec la commande START POINT.
Commande DECAY
Commande HI CUT
Elle règle la durée de chute de l'enveloppe de hauteur
Elle règle la fréquence de coupure. Tournez la
(PITCH EG). Quand cette commande est tournée à
commande à gauche pour assombrir le son de
fond à droite, la chute est désactivée.
1
2
3
4
5
6
7
8
9
10
Réglage des paramètres globaux
1. Mettez votre volca sample sous tension tout en maintenant enfoncé son bouton FUNC.
2. Appuyez sur un bouton de pas pour effectuer le réglage du paramètre global en question.
(Voyez le tableau.)
Témoin allumé
Bouton Paramètre
Statut
Pas 1
Mise hors tension automatique *Activée
Au nickel-hydrure
Pas 2
Sélection du type de piles
métallique
Pas 3
Polarité 'Sync Out'
Diminue
Pas 4
Polarité 'Sync In'
Diminue
Pas 5
Réglages de plage de tempo Intégrale (10...600) tP.FL
Pas 6
Source d'horloge MIDI
*Automatique CL.At
Pas 7
Réception MIDI ShortMessage *Active
Synchro du dispositif
Une fois par
Pas 8
d'entrée/de sortie
pas
3. Quand vous avez effectué les réglages voulus, appuyez sur le bouton  (REC). Vos réglages sont
sauvegardés et le volca sample redémarre. Pour annuler vos réglages, appuyez sur le bouton (PLAY).
SAMPLE
ihn nach rechts drehen.
SAMPLE-Wahlschalter
PITCH
Zur Auswahl des Samples. Die Nummer des
Speed-Regler
gewählten Samples wird im Display angezeigt.
Zur Einstellung der Wiedergabegeschwindigkeit
START POINT-Regler
des PCM-Klangs. Wenn Sie die FUNC-Taste
Zur Einstellung des Startpunkts der Wiedergabe des Samples.
gedrückt halten, können Sie mit diesem Regler die
Sie können den Startpunkt innerhalb eines Bereiches von 0%
Geschwindigkeit in ganzen Notenschritten ändern.
bis 90% der Gesamtlänge des Samples wählen.
EG INT-Regler
LENGTH-Regler
Zur Einstellung der Tiefe (Intensität) des PITCH-
Zur Einstellung der Länge eines wiederzugebenden
Hüllkurvengenerator-Effekts in einem Bereich von
-100 % bis + 100 %.
Samples. Sie können die Länge innerhalb eines Bereiches von
1% bis 100% der originalen Länge des Samples einstellen.
ATTACK-Regler
Die Länge des wiederzugebenden Samples verändert sich
Zur Einstellung der Anstiegszeit des PITCH-
abhängig von der Einstellung des START POINT-Reglers.
Hüllkurvengenerators.
HI CUT-Regler
DECAY-Regler
Zur Einstellung der Cutoff-Frequenz. Der Klang des
Zur Einstellung der Abfallzeit des PITCH-
wiederzugebenden Samples wird dumpfer, wenn Sie
Hüllkurvengenerators.
den Regler nach links drehen und heller, wenn Sie
Wenn dieser Regler komplett nach rechts gedreht
1
2
3
4
5
6
7
8
9
10
Einstellung der globalen Parameter
1. Schalten Sie den volca sample bei gedrückte FUNC-Taste ein.
2. Drücken Sie eine Schritt-Taste, um die Einstellung für den entsprechenden globalen Parameter
festzulegen. (Siehe Tabelle.)
Taste
Parameter
Schritt 1 Energiesparfunktion
*Aktiviert
Schritt 2 Auswahl des Batterietyps
NiMH-Batterien bt.nH
Schritt 3 SYNC OUT-Polarität
Fällt
Schritt 4 SYNC IN-Polarität
Fällt
Schritt 5 Tempobereichseinstellungen Voll (10...600) tP.FL
Schritt 6 MIDI Clock-Quelle
*Auto
Schritt 7 MIDI RX-Kurznachrichten *Ein
Sync Eingang/Ausgang
Schritt 8
Jeden Schritt
Gerät
3. Drücken Sie die -Taste (REC), nachdem Sie die Einstellungen festgelegt haben. Die Einstellungen
werden gespeichert und der volca sample wird neugestartet. Drücken Sie die -Taste (PLAY),
wenn Sie die Veränderung der Einstellungen abbrechen wollen.
AMP
MIDI IN jack
This jack is where you can connect an external MIDI device to control the
LEVEL knob
sound generator of the volca sample.
This knob sets the playback level.
IN–SYNC–OUT (SYNC IN, SYNC OUT) jack
PAN knob
Use these jacks with the included cable to connect the volca sample to other
This knob sets the pan.
equipment, such as another volca device or a monotribe, and synchronize
ATTACK knob
them together.
This knob sets the attack time for the AMP EG.
The SYNC OUT jack sends a 5 V pulse of 15 ms at the beginning of each step.
If the SYNC IN jack is connected, the internal step clock will be ignored and
DECAY knob
the volca sample sequencer will proceed through its steps according to the
This knob sets the decay time for the AMP EG.
pulses that are input to this jack.
You can use this jack to synchronize the volca sample's steps with pulses that
are being output from the SYNC OUT jack of a monotribe or the audio output
of another analog sequencer or a DAW.
In addition, sample data can be transferred if an iPhone is connected to the
SYNC IN jack. For details on obtaining and using the application, visit the
Korg Web site (http://www.korg.com/).
(Headphone) jack
Connect your headphones (stereo mini-plug) here. If nothing is connected,
the sound will be output from the internal speaker.
TEMPO knob
This knob sets the tempo for the sequencer.
SWING knob
This knob moves even-numbered steps a maximum of 75% backward. Hold down the FUNC button
while turning this knob to move the steps in the opposite direction.
REVERB MIX knob
This knob adjusts the wet/dry balance of the reverb. When this knob is fully turned to the right, only
the wet reverb signal will be sent to the output. When this knob is turned all the way to the left, only
the original dry signal will be sent to the output. .
VOLUME knob
This knob sets the output volume.
PART < and > buttons
Use these buttons, for example, when selecting a part.
STEP MODE button
This button switches the function of step buttons 1 to 16. Pressing this button will switch the function.
MUTE button
This button mutes a part. Press this button to enter part muting mode (while the button is lit up).
With step buttons 1 to 10, specify the mute setting for each part.
Canceling muting for all parts (MUTE button + step button 16)
11
12
13
14
15
16
While holding down the MUTE button, press step button 16 to cancel muting for all parts.
FUNC (function) button
The setting for various functions can be specified by holding down the FUNC button and pressing
another button. The FUNC button will be lit up while a setting is being specified.
For details on the functions that can be specified with the FUNC button, refer to "Specifying function
settings with FUNC button".
MEMORY button
LED lit up
LED unlit
The volca sample is equipped with memory locations to save 10 sequences and 6 songs.
Display indication
Status
Display indication
Press the MEMORY button, and then press a button between M1 and M10 to load the saved sequence.
AP.on
Disabled
AP.oF
Pressing the FUNC button and MEMORY button, then pressing a button between M1 and M10 will
save the current sequence into the memory. Press the MEMORY button, and then press a button
bt.nH
*Alkaline
bt.AL
between S1 and S6 to load the song and enter song mode. For details on operations in song mode,
refer to "Song mode".
So.Lo
*Rise
So.HI
 (PLAY) button
SI.Lo
*Rise
SI.HI
Press this button to play the sequence. The  (PLAY) button will be lit up during playback. Pressing
tP.FL
*Narrow (56-240) tP.nr
this button again stops playback.
CL.At
Internal
CL.In
 (REC) button
St.on
Off
St.oF
Sequences can be recorded. Press the  (REC) button while stopped to enter record-ready mode (the
button will blink), and then press the  (PLAY) button to start recording (the button will light up).
StpP.1
*Once every 2 steps StpP.2
The performance will be recorded with step buttons 1 to 16. Pressing the  (REC) button during
*: Factory default setting
playback will begin recording from the point where the button was pressed.
Motion sequencing
This function records adjustments made to knobs while a sequence is being recorded. Once the
sequence has made a full cycle from the step where a knob was used, this function is automatically
deactivated. Knobs that are adjusted during recording will blink.
AMP
Prise MIDI IN
Commande LEVEL
Cette prise permet de raccorder un dispositif MIDI externe afin de piloter le
générateur de sons du volca sample.
Elle règle le niveau de jeu.
Prises IN–SYNC–OUT(SYNC IN, SYNC OUT)
Commande PAN
Elle règle la position dans l'image stéréo.
Ces prises servent à brancher le volca sample à un autre dispositif, comme par
exemple une deuxième unité volca ou un monotribe, à l'aide du câble fourni, et à
Commande ATTACK
les synchroniser. La prise SYNC OUT transmet une pulsation de 5V durant 15ms
Elle règle la durée d'attaque de l'enveloppe
au début de chaque pas. Si vous avez branché un dispositif à la prise SYNC IN,
d'amplificateur (AMP EG).
l'horloge de pas interne est ignorée et le séquenceur du volca sample produit
Commande DECAY
ses pas en suivant les pulsations reçues à cette prise. Vous pouvez utiliser cette
Elle règle la durée de chute de l'enveloppe
prise pour synchroniser les pas du volca sample avec les pulsations produites
d'amplificateur (AMP EG).
à la prise SYNC OUT d'un monotribe ou la sortie audio d'un autre séquenceur
analogique ou d'une station DAW.
En outre, vous pouvez transférer les données d'échantillons à un iPhone branché à
la prise SYNC IN. Pour en savoir plus sur la manière de vous procurer l'application
et sur son utilisation, surfez sur le site Internet de Korg (http://www.korg.com/).
Prise (casque)
Vous pouvez y brancher un casque (minijack stéréo). Si rien n'est branché à cette
prise, le son est produit par le haut-parleur de l'instrument.Commande TEMPO
Cette commande règle le tempo du séquenceur.
Commande TEMPO
Cette commande règle le tempo du séquenceur.
Commande SWING
Elle recule les pas pairs jusqu'à 75% pour produire du swing. Maintenez le bouton FUNC enfoncé
tout en tournant cette commande pour avancer les pas.
Commande REVERB MIX
Elle règle l'équilibre Wet/Dry (avec/sans effet) de l'effet de réverbération. Quand elle est tournée à
fond à droite, la sortie de l'instrument produit uniquement le signal d'effet. Quand elle est tournée
à fond à gauche, vous obtenez uniquement le son original – et donc sans effet.
Commande VOLUME
Règle le niveau du volume de sortie.
Boutons PART < et >
Ces boutons sont par exemple utilisés pour sélectionner une partie.
Bouton STEP MODE
Ce bouton change la fonction des boutons de pas 1 à 16. Appuyez sur ce bouton pour changer de fonction.
Bouton MUTE
Ce bouton permet de couper le son d'une partie. Appuyez sur ce bouton pour activer le mode de coupure
de partie (le bouton s'allume). Choisissez ensuite les parties à couper avec les boutons de pas 1 à 10.
Annulation de coupure de toutes les parties: bouton MUTE + bouton de pas 16
Maintenez le bouton MUTE enfoncé et appuyez sur le bouton de pas 16 pour annuler la coupure de toutes
11
12
13
14
15
16
les parties.
Bouton FUNC (de fonction)
Vous pouvez régler les diverses fonctions de l'instrument en maintenant enfoncé son bouton FUNC
et en appuyant sur un autre bouton. Le bouton FUNC s'allume pendant le réglage. Pour en savoir
plus sur les fonctions disponibles avec le bouton FUNC, voyez la section "Assignation de la fonction
disponible avec le bouton FUNC".
Bouton MEMORY
Le volca sample comporte des mémoires permettant de conserver 10 séquences et 6 morceaux.
Témoin éteint
Appuyez sur le bouton MEMORY puis enfoncez un bouton de mémoire M1 à M10 pour charger
la séquence mémorisée.
Indication à l'écran Statut
Indication à l'écran
Appuyez sur le bouton FUNC et le bouton MEMORY, puis enfoncez un bouton de mémoire M1-M10 pour
AP.on
Désactivée
AP.oF
sauvegarder la séquence actuelle dans la mémoire de l'instrument. Pour charger un morceau et activer le
mode Song, appuyez sur le bouton MEMORY, puis enfoncez un bouton S1-S6 pour charger le morceau et
bt.nH
*Alcalines
bt.AL
activer le mode Song. Pour en savoir plus sur les opérations en mode Song, lisez la section "Mode Song".
So.Lo
*Augmente
So.HI
Bouton  (PLAY)
SI.Lo
*Augmente
SI.HI
Appuyez sur ce bouton pour reproduire la séquence. Le bouton  (PLAY) est allumé durant la
reproduction. Appuyez à nouveau sur ce bouton pour arrêter la reproduction.
*Réduite (56...240) tP.nr
Bouton  (REC)
Interne
CL.In
Sert pour enregistrer des séquences. Appuyez sur le bouton  (REC) quand le séquenceur est à l'arrêt
St.on
Coupée
St.oF
pour activer le mode d'attente d'enregistrement (le bouton clignote alors), puis appuyez sur le bouton 
*Une fois tous
(PLAY) pour lancer l'enregistrement (ce bouton s'allume). Les données de jeu produites avec les boutons
StpP.1
StpP.2
les 2 pas
de pas 1 à 16 sont enregistrées. Vous pouvez appuyer sur le bouton  (REC) pendant la reproduction
pour lancer l'enregistrement à partir de ce point.
*: réglage d'usine
Enregistrement de manipulations dans une séquence
Cette fonction enregistre les manipulations des commandes dans une séquence. Quand la séquence a
effectué un cycle entier depuis le pas correspondant à la manipulation d'une commande, cette fonction est
automatiquement désactivée. Les commandes manipulées pendant l'enregistrement de la séquence clignotent.
ist, fällt der Ton nicht ab.
MIDI IN-Buchse
An diese Buchse können Sie ein externes MIDI-Gerät anschließen, um die
AMP
Signalquelle des volca sample zu steuern.
LEVEL-Regler
IN–SYNC–OUT-Buchsen (SYNC IN, SYNC OUT)
Zur Einstellung des Wiedergabepegels.
Über diese Buchsen können Sie mithilfe des im Lieferumfang enthaltenen Kabels
PAN-Regler
den volca sample an andere Geräte, wie einen weiteren volca oder einen monotribe,
Zur Einstellung des Panoramas.
anschließen und synchronisieren. Die SYNC OUT-Buchse gibt zu Beginn eines jeden
ATTACK-Regler
Schritts einen 15 ms langen Impuls von 5 V aus. Wenn ein Stecker an der SYNC IN-
Zur Einstellung der Anstiegszeit des AMP-
Buchse angeschlossen ist, wird der interne Schritttaktgeber ignoriert, und der Sequenzer
Hüllkurvengenerators.
des volca sample wird entsprechend der Eingangsimpulse an dieser Buchse durch die
Schritte gehen. Diese Buchse können Sie zum Synchronisieren der Schritte des volca
DECAY-Regler
sample zu von der SYNC OUT-Buchse eines monotribe oder von den Audioausgängen
Zur Einstellung der Abfallzeit des AMP-
eines Analog-Sequenzers oder Ihrer DAW ausgegebenen Impulsen nutzen.
Hüllkurvengenerators.
Zudem können Sie Sample-Daten übertragen, wenn Sie Ihr iPhone an die SYNC
IN-Buchse anschließen. Hinweise zu Bezug und Bedienung der Anwendung finden
Sie auf der Korg-Webseite (http://www.korg.com/).
-Buchse (Kopfhörerbuchse)
Schließen Sie hier Ihre Kopfhörer (mit Miniklinke) an. Wenn keine Kopfhörer
angeschlossen sind, wird der Sound über die internen Lautsprecher ausgegeben.
TEMPO-Regler
Hiermit stellen Sie das Tempo für den Sequenzer ein.
SWING-Regler
Mit diesem Regler können Sie gleichzahlige Schritte bis zu 75 % nach hinten verschieben. Wenn Sie die
FUNC-Taste gedrückt halten, können Sie die Schritte in die entgegengesetzte Richtung verschieben.
REVERB MIX-Regler
Zur Einstellung der Nass-Trocken-Balance des Halls. Wenn dieser Regler komplett nach rechts gedreht
ist, wird nur das nasse Hallsignal an den Ausgang gesendet. Wenn dieser Regler komplett nach links
gedreht ist, wird nur das trockene Hallsignal an den Ausgang gesendet.
VOLUME-Regler
Hiermit verändern Sie die Ausgabelautstärke.
PART < und >-Tasten
Zur Auswahl u.a. eines Parts.
STEP MODE-Taste
Hiermit schalten Sie die Funktion die Schritt-Taste 1 bis 16 um. Drücken Sie diesen Taste, um die Funktion zu ändern.
MUTE-Taste
Hiermit schalten Sie einen Part stumm. Drücken Sie diesen Tasten, um in den Stummschaltmodus
für einen Part zu wechseln (während die Taste leuchtet). Mit die Schritt-Taste 1 bis 10 legen Sie die
Stummschaltungseinstellungen für jeden Part fest.
Die Stummschaltung für alle Parts deaktivieren (MUTE-Taste + Schritt-Taste 16)
11
12
13
14
15
16
Drücken Sie bei gedrückte MUTE-Taste die Schritt-Taste 16, um die Stummschaltung für alle Parts zu
deaktivieren.
FUNC-Taste (Funktion)
Legen Sie die Einstellung verschiedener Funktionen fest, indem Sie bei gedrückte FUNC-Taste einen
anderen Taste drücken. Die FUNC-Taste leuchtet auf, während die Einstellung vorgenommen wird.
Hinweise zu den Funktionen, die Sie mit der FUNC-Taste aufrufen können, finden Sie im Abschnitt
„Alternative Funktionen mit der FUNC-Taste aufrufen."
MEMORY-Taste
LED leuchtet
LED aus
Der volca sample bietet Ihnen Speicherplätze für 10 Sequenzen und 6 Songs. Drücken Sie die MEMORY-Taste
und danach eine der Tasten M1 bis M10, um eine gespeicherte Sequenz zu laden. Wenn Sie die FUNC-Taste und
Status
Display anzeige
Status
Display anzeige
die MEMORY-Taste drücken und danach eine der Tasten M1 bis M10, wird die aktuelle Sequenz gespeichert.
AP.on
Deaktiviert
AP.oF
Drücken Sie die MEMORY-Taste und danach eine der Tasten S1 bis S6, um einen Song zu laden und den
*Alkali-Batterien bt.AL
Song-Modus aufzurufen. Hinweise zur Bedienung im Song-Modus finden Sie im Abschnitt „Song-Modus".
-Taste (PLAY)
So.Lo
*Steigt
So.HI
Drücken Sie diesen Tasten, um die Sequenz wiederzugeben. Die -Taste (PLAY) leuchtet während
SI.Lo
*Steigt
SI.HI
der Wiedergabe auf. Drücken Sie diesen Tasten erneut, um die Wiedergabe anzuhalten.
*Eng (56...240)
tP.nr
-Taste (REC)
Sequenzen können aufgezeichnet werden. Drücken Sie bei angehaltener Wiedergabe die -Taste (REC),
CL.At
Intern
CL.In
um in den Aufzeichnungsbereitschaftsmodus zu gelangen (die Taste blinkt). Drücken Sie danach die
St.on
Aus
St.oF
-Taste (PLAY), um die Aufzeichnung zu starten (die Taste leuchtet auf). Die Performance wird mit den
Schritt-Tasten 1 bis 16 aufgezeichnet. Wenn Sie die -Taste (REC) während der Wiedergabe drücken,
* Jeden zweiten
StpP.1
StpP.2
beginnt die Aufzeichnung an dem Punkt, an dem Sie die Taste gedrückt haben.
Schritt
Motion-Sequencing
*: Werkseinstellung
Mit dieser Funktion können Sie Einstellungen an den Reglern aufzeichnen, während eine Sequenz
aufgezeichnet wird. Sobald die Sequenz einen vollständigen Zyklus seit der Betätigung des Reglers
durchlaufen hat, wird diese Funktion automatisch deaktiviert. Regler, die während der Aufzeichnung
eingestellt werden, blinken.
Specifying function settings with FUNC button
The settings for various functions can be specified by holding down the FUNC button and pressing another button. The FUNC button will be lit up
while a setting is being specified.
Selecting a part: FUNC button + step buttons 1 to 10
The part is selected. The selected part can be edited.
Part solo mode: FUNC button + MUTE button
This specifies a part as a solo. When the buttons are pressed and light up, the volca sample is in part solo mode. Press a step button between 1 and 10
to mute all other parts.
Loop settings mode: FUNC button + step button 11
The loop playback function can be turned on/off for each part. When loop playback is turned on, the sample for that part will be played back in a
continuous loop. While holding down the FUNC button and the step button 11, press a step button between 1 and 10 to specify the setting.
Motion sequence on/off: FUNC button + step button 12
This turns motion sequencing on/off.
This function records adjustments made to knobs while a sequence is being recorded. Once the sequence has made a full cycle from the step where a
knob was used, this function is automatically deactivated. While recording, knobs that are operated light up, and knobs used while the motion sequence
is being played back blink.
Deleting a motion sequence: FUNC button + step button 13
The recorded knob adjustments are erased.
NOTE: Transparent knobs other than the TEMPO knob will be recorded with motion sequencing.
Deleting the sequence pattern for a part: FUNC button + step button 15
The sequence pattern for the currently selected part is deleted.
Deleting a sequence: FUNC button + step button 16
The current sequence is deleted.
Step jump mode: FUNC button + STEP MODE button
The volca sample enters the step jump mode.
Pressing a step button between 1 and 16 while the volca sample is in step jump mode will immediately begin playback at the specified step.
Pressing a step button between 1 and 16 while the sequence is stopped (the button will light up) causes playback to begin from that step. Press the
FUNC button to exit step jump mode.
Active step mode: FUNC button +  (PLAY) button
Each step of the currently loaded sequence can be turned on/off. Steps that are turned off are disabled and will be skipped during playback and recording.
While holding down the FUNC button, press the  button (ACTIVE STEP) to enter active step mode. Pressing a step button between 1 and 16 turns
on/off each step. The button for steps that have been turned on will light up. When you have finished specifying the settings, press the FUNC button
to exit active step mode.
Resetting active step mode: FUNC button + step button 14
The settings for active step mode will return to the defaults (all steps turned on).
Reverse settings mode: FUNC button + PART < button
The reverse playback function can be turned on/off for each part. When reverse playback is turned on, the sample for that part will be played back in
reverse. While holding down the FUNC button and PART < button, press a step button between 1 and 10 to specify the setting.
Reverb on/off: FUNC button + PART > button
This turns the reverb on/off. Use the REVERB MIX knob to adjust the depth (intensity) of the effect for parts with reverb turned on. While holding down
the FUNC button and the PART > button button, press a step button between 1 and 10 to specify the setting. While holding down the FUNC button and
PART > button, press a step button between 1 and 10 to specify the setting.
STEP REC (step recording): FUNC button +  (REC) button
This is the mode used to input a pattern for each step. While holding down the FUNC button, press the  (REC) button to enter step recording mode;
the LED below the first step button will blink. Pressing the button for the part to be played with the step will record the part, then move to the next step.
To play multiple parts with a single step, simultaneously press the buttons for the parts to be played.
The following operations can be performed, except during playback.
• PART > button: Pressing this button plays back the sequence being recorded, then continues to the next step. (This is the same operation as when the
 (PLAY) button is pressed.)
• PART < button: Pressing this button plays back the sequence being recorded, then returns to the previous step.
•  (REC) button: Pressing this button deletes the current step being recorded, then continues to the next step.
• FUNC button: Pressing this button exits step recording mode.
Main Specifications
 Keyboard: Multi-touch controller  Sound generators: PCM sound sources (maximum of 8 simultaneous notes), digital reverb, analog isolator 
Connectors:
(Headphone) jack (ø3.5mm stereo mini-phone jack), SYNC IN jack (ø3.5mm monaural mini-phone jack, 20V maximum input level),
SYNC OUT jack (ø3.5mm monaural mini-phone jack, 5V output level)  Power supply: AA/LR6 alkaline battery ×6 or AA nickel-metal hydride battery
×6, DC 9V AC adapter (
)  Battery life: Approximately 10 hours (when using alkaline batteries)  Dimensions (W×D×H): 193 × 115 × 45
mm/7.60" × 4.53"× 1.77"  Weight: 372 g/13.12 oz. (excluding batteries)  Included items: Six AA alkaline batteries, Cable, Owner´ s manual  Options:
AC adapter (DC 9V
)
Réglage de diverses fonctions avec le bouton FUNC
Vous pouvez définir plusieurs fonctions en maintenant enfoncé le bouton FUNC tout en appuyant sur un autre bouton. Le bouton FUNC s'allume
pendant le réglage d'une fonction.
Sélection d'une partie: bouton FUNC + bouton de pas 1 à 10
Cette combinaison permet de sélectionner une partie. La partie sélectionnée peut être éditée.
Mode d'isolement (solo) de partie: bouton FUNC + bouton MUTE
Vous pouvez isoler le son d'une partie. Quand ces boutons sont enfoncés et s'allument, le volca sample active son mode d'isolement de partie. Appuyez
sur un bouton de pas 1 à 10 pour couper le son de toutes les autres parties.
Mode de réglage de boucle: bouton FUNC + bouton de pas 11
La fonction de lecture en boucle peut être activée/coupée pour chaque partie. Quand la fonction de lecture en boucle est active, l'échantillon affecté
à cette partie est reproduit en boucle. Tout en maintenant enfoncé le bouton FUNC et le bouton de pas 11, appuyez sur un bouton de pas 1 à 10 pour
définir le réglage de boucle.
Activation/coupure de séquence de manipulations: bouton FUNC + bouton de pas 12
Activez ou désactivez l'enregistrement de manipulations. Cette fonction enregistre les manipulations des commandes dans une séquence. Quand la
séquence a effectué un cycle entier depuis le pas correspondant à la manipulation d'une commande, cette fonction est automatiquement désactivée.
Les commandes manipulées pendant l'enregistrement de la séquence clignotent.
Suppression d'une séquence de manipulations: bouton FUNC + bouton de pas 13
Efface tous les réglages de commandes enregistrés.
REMARQUE: L'action des commandes transparentes autres que la commande TEMPO est consignée via la fonction d'enregistrement des manipulations
dans une séquence.
Effacement du motif de séquence d'une partie: bouton FUNC + bouton de pas 15
Le motif de séquence de la partie actuellement sélectionnée est supprimé.
Effacement de la séquence: bouton FUNC + bouton de pas 16
La séquence actuelle est supprimée.
Mode Step Jump de saut de pas: bouton FUNC + bouton STEP MODE
Le volca sample active son mode de saut de pas. Ce mode permet de sauter instantanément à un pas de la séquence en cours de reproduction en appuyant
sur le bouton de pas 1-16 correspondant. Quand la séquence est à l'arrêt (ce bouton s'allume), les boutons de pas 1-16 lancent la reproduction à partir du
pas correspondant. Appuyez sur le bouton FUNC pour quitter le mode de saut de pas.
Mode d'activation de pas: bouton FUNC + bouton  (PLAY)
Ce mode permet d'activer/de couper chaque pas de la séquence chargée. Les pas coupés sont ignorés durant la reproduction et l'enregistrement.
Maintenez enfoncé le bouton FUNC et appuyez sur le bouton  (ACTIVE STEP) pour activer le mode d'activation de pas. Appuyez sur un bouton de
pas 1-16 pour activer/couper le pas en question. Les boutons correspondant aux pas activés s'allument. Quand vous avez terminé les réglages, appuyez
sur le bouton FUNC pour quitter le mode d'activation de pas.
Initialisation du mode d'activation de pas: bouton FUNC + bouton de pas 14
Initialise les réglages du mode d'activation de pas (active tous les pas).
Réglage du mode de lecture inversée: bouton FUNC + bouton PART <
Vous pouvez activer/couper la fonction de lecture inversée pour chaque partie. Quand la fonction de lecture inversée est active, l'échantillon de cette partie
est reproduit en sens inverse. Maintenez le bouton FUNC et le bouton PART < enfoncés tout en appuyant sur un bouton de pas 1-10 pour choisir le réglage.
Activation/coupure de la réverbération: bouton FUNC + bouton PART >
Activez ou coupez l'effet de réverbération. Utilisez la commande REVERB MIX pour régler l'intensité (profondeur) de la réverbération appliquée aux
parties pour lesquelles cet effet est activé. Maintenez le bouton FUNC et le bouton PART > enfoncés tout en appuyant sur un bouton de pas 1-10 pour
choisir le réglage.
STEP REC (enregistrement pas à pas) : bouton FUNC + bouton  (REC)
Ce mode permet de composer un motif pas à pas. Maintenez enfoncé le bouton FUNC et appuyez sur le bouton  (REC) pour activer le mode
d'enregistrement pas à pas; le témoin en dessous du premier bouton de pas clignote. Appuyez sur le bouton de la partie que vous voulez jouer sur
ce pas: la partie est enregistrée et le séquenceur passe au pas suivant. Vous pouvez jouer plusieurs parties à la fois pour un même pas en appuyant
simultanément sur les boutons des parties voulues. Les opérations suivantes sont autorisées sauf pendant la reproduction.
• Bouton PART >: Une pression sur ce bouton permet de reproduire la séquence en cours d'enregistrement puis de passer au pas suivant. (Il s'agit de
la même opération que lorsque le bouton  (PLAY) est enfoncé.)
• Bouton PART <: Une pression sur ce bouton permet de reproduire la séquence en cours d'enregistrement puis de retourner au pas précédent.
• Bouton  (REC): Une pression sur ce bouton permet d'effacer le pas en cours d'enregistrement puis de passer au pas suivant.
• Bouton FUNC: Appuyer sur ce bouton permet de quitter le mode d'enregistrement de pas.
Fiche technique
 Clavier: contrôleur multi-tactile  Générateurs de sons: sources de sons PCM (jusqu'à 8 notes simultanées), réverb. numérique, Isolator analogique  Prises:
prise (casque) (minijack stéréo de 3,5mm de diamètre), prise SYNC IN (minijack mono de 3,5mm de diamètre, niveau d'entrée maximum de 20V), prise SYNC
OUT (minijack mono de 3,5mm de diamètre, niveau de sortie de 5V) Alimentation: piles AA/LR6 alcalines ×6 ou piles AA au nickel-hydrure métallique ×6,
adaptateur secteur en option (DC 9V(
)  Autonomie des piles: environ 10 heures (avec des piles alcalines)  Dimensions (L x P x H): 193 × 115 × 45
mm  Poids: 372 g (sans les piles)  Accessoires fournis: six piles alcalines AA, Câble, Manuel d'utilisation  Options: adaptateur secteur (DC 9V
Alternative Funktionen mit der FUNC-Taste aufrufen.
Manche Tasten sind mit einer Doppelfunktion belegt. Zum Aufrufen der alternativen Funktion halten Sie die FUNC-Taste gedrückt und drücken Sie
die entsprechende Taste. Die FUNC-Taste leuchtet auf, wenn die alternative Funktion aufgerufen ist.
Auswahl eines Parts: FUNC-Taste + Schritt-Tasten 1 bis 10
Der entsprechende Part ist ausgewählt und kann nun bearbeitet werden.
Part-Solo-Modus FUNC-Taste + MUTE-Taste
Hiermit wird ein Part als Solo spezifiziert. Beide Tasten leuchten nach dem Drücken auf und zeigen damit an, dass der volca sample im Part-Solo-Modus
ist. Drücken Sie eine der Schritt-Tasten 1 bis 10, um alle anderen Parts stummzuschalten.
Loop-Einstell-Modus: FUNC-Taste + Schritt-Taste 11
Sie können für jeden Part die Loop-Wiedergabefunktion aktivieren oder deaktivieren. Wenn die Loop-Wiedergabe aktiviert ist, wird das Sample des
entsprechenden Parts als Dauerschleife wiedergegeben. Halten Sie die FUNC-Taste und die Schritt-Taste 11 gedrückt und drücken Sie eine der Schritt-
Tasten 1 bis 10, um die Loop-Funktion zu aktivieren oder deaktivieren.
Motion-Sequence ein/aus: FUNC-Taste + Schritt-Taste 12
Hiermit schalten Sie das Motion Sequencing ein und aus.
Mit dieser Funktion können Sie Einstellungen an den Reglern aufzeichnen, während eine Sequenz aufgezeichnet wird. Sobald die Sequenz einen vollständigen Zyklus
seit der Betätigung des Reglers durchlaufen hat, wird diese Funktion automatisch deaktiviert. Regler, die während der Aufzeichnung eingestellt werden, blinken.
Löschen einer Motion Sequence FUNC-Taste + Schritt-Taste 13
Alle aufgezeichneten Reglereinstellungen werden gelöscht.
HINWEIS: Die transparenten Regler (außer der TEMPO-Regler) werden mit Motion-Sequencing aufgezeichnet.
Das Sequenz-Pattern für einen Part löschen: FUNC-Taste + Schritt-Taste 15
Das Sequenz-Pattern des aktuell ausgewählten Parts wird gelöscht.
Die Sequenz löschen: FUNC-Taste + Schritt-Taste 16
Die aktuelle Sequenz wird gelöscht.
Sprung-Schritt-Modus: FUNC-Taste + STEP MODE-Taste
Der volca sample fährt in den Sprung-Schritt-Modus.
Wenn Sie während der Wiedergabe einer Sequenz eine Schritt-Taste zwischen 1 und 16 drücken, wird direkt zu diesem Schritt gesprungen. Wenn Sie
bei angehaltener Sequenz eine Schritt-Taste zwischen 1 und 16 drücken (die Taste leuchtet auf), beginnt die Wiedergabe ab diesem Schritt. Drücken Sie
die FUNC-Taste, um den Sprung-Schritt-Modus zu verlassen.
Aktivschritt-Modus: FUNC-Taste + -Taste (PLAY)
Jeder Schritt der momentan geladenen Sequenz kann ein- bzw. ausgeschaltet werden. Ausgeschaltete Schritte sind deaktiviert und werden während der
Wiedergabe und Aufzeichnung übersprungen. Drücken Sie bei gedrückte FUNC-Taste die -Taste (ACTIVE STEP), um in den Aktivschritt-Modus zu
gelangen. Wenn Sie eine Schritt-Taste zwischen 1 und 16 drücken, wird der entsprechende Schritt ein- bzw. ausgeschaltet. Die Tasten für die eingeschalteten
Schritte leuchten auf. Nachdem Sie die Einstellungen beendet haben, drücken Sie die FUNC-Taste, um den Aktivschritt-Modus zu verlassen.
Den Aktivschritt-Modus zurücksetzen: FUNC-Taste + Schritt-Taste 14
Die Einstellungen für den Aktivschritt-Modus werden auf die Standardwerte zurückgesetzt (alle Schritte sind eingeschaltet).
Rückwärtswiedergabe-Modus: FUNC-Taste + PART <-Taste
Sie können für jeden Part die Rückwärtswiedergabefunktion aktivieren und deaktivieren. Ist diese Funktion aktiviert, wird das Sample des entsprechenden
Parts rückwärts wiedergegeben. Halten Sie die FUNC-Taste und die PART <-Taste gedrückt und drücken Sie eine der Schritt-Tasten 1 bis 10, um die
Rückwärtswiedergabefunktion zu aktivieren oder deaktivieren.
Hall ein/aus: FUNC-Taste + PART >-Taste
Hiermit schalten Sie den Hall ein und aus. Mit dem REVERB MIX-Regler können Sie die Tiefe (Intensität) des Halleffekts für diejenigen Parts einstellen,
bei denen der Hall aktiviert ist. Halten Sie die FUNC-Taste und die PART >-Taste gedrückt und drücken Sie eine der Schritt-Tasten 1 bis 10, um die
Rückwärtswiedergabefunktion zu aktivieren oder deaktivieren.
STEP REC (Schritt-Aufzeichnung): FUNC-Taste + -Taste (REC)
In diesem Modus können Sie einen Pattern für jeden Schritt eingeben. Drücken Sie bei gedrückte FUNC-Taste die -Taste (REC), um in den Schritt-
Aufzeichnungs-Modus zu wechseln (die LED unter dem ersten Schritt blinkt). Drücken Sie die Taste für den Part, der mit dem Schritt wiedergegeben
werden soll, um diesen Part aufzuzeichnen. Gehen Sie danach zum nächsten Schritt über. Um mehrere Parts mit einem einzigen Schritt wiederzugeben,
drücken Sie gleichzeitig die Tasten für die Parts, die wiedergegeben werden sollen.
Folgende Operationen können durchgeführt werden, wenn keine Wiedergabe erfolgt.
• PART >-Taste: Drücken Sie diesen Tasten, um die Sequenz wiederzugegeben, die aufgezeichnet wird. Danach wird zum nächsten Schritt gewechselt.
(Wenn Sie die -Taste (PLAY) drücken, wird dieselbe Operation durchgeführt.)
• PART <-Taste: Drücken Sie diesen Tasten drücken, um die Sequenz wiederzugegeben, die aufgezeichnet wird. Danach wird zum vorherigen Schritt
gewechselt.
• -Taste (REC): Drücken Sie diesen Tasten, um den Schritt zu löschen, der aufgezeichnet wird. Danach wird zum nächsten Schritt gewechselt.
• FUNC-Taste: Drücken Sie diesen Tasten, um den Schritt-Aufzeichnungs-Modus zu verlassen.
Technische Daten
 Tastatur: Multi-Touch Controller  Klangerzeugung: PCM-Klangquellen (maximal 8 Noten gleichzeitig), digitaler Hall, analoger Isolator  Anschlüsse:
(Kopfhörerbuchse)-Buchse (ø3,5 mm Stereo-Miniklinkenbuchse), SYNC IN-Buchse (ø3,5 mm Mono-Miniklinkenbuchse; maximaler Eingangspegel: 20 V),
SYNC OUT-Buchse (ø3,5 mm Mono-Miniklinkenbuchse; Ausgangpegel: 5 V)  Stromversorgung: 6 Alkali-Batterien (AA/LR6) oder 6 NiMH-Batterien (AA),
optionales AC-Netzteil (DC 9 V
)  Batterielaufzeit: Ca. 10 Stunden (bei Verwendung von Alkali-Batterien)  Abmessungen (B x T x H): 193×115×45
mm  Gewicht: 372 g (ohne Batterien)  Lieferumfang: 6 Alkali-Batterien, Kabel, Bedienungsanleitung  Optional: AC-Netzteil (DC 9 V
)
)

Werbung

loading

Inhaltszusammenfassung für Korg volca sample

  • Seite 1 The SYNC OUT jack sends a 5 V pulse of 15 ms at the beginning of each step. This specifies a part as a solo. When the buttons are pressed and light up, the volca sample is in part solo mode. Press a step button between 1 and 10 of notes.
  • Seite 2 SYNC IN está conectado, se ignorará el reloj interno y el secuenciador Permite especificar una parte como un solo. Cuando los botones están pulsados y se iluminan, el volca sample está en modo de solo de parte. Pulse un botón FUNC mientras gira este mando para cambiar...
