Quelle verringert. Die Einstellung 0 bedeutet, dass der Break-
Wert nicht beeinflusst wird.

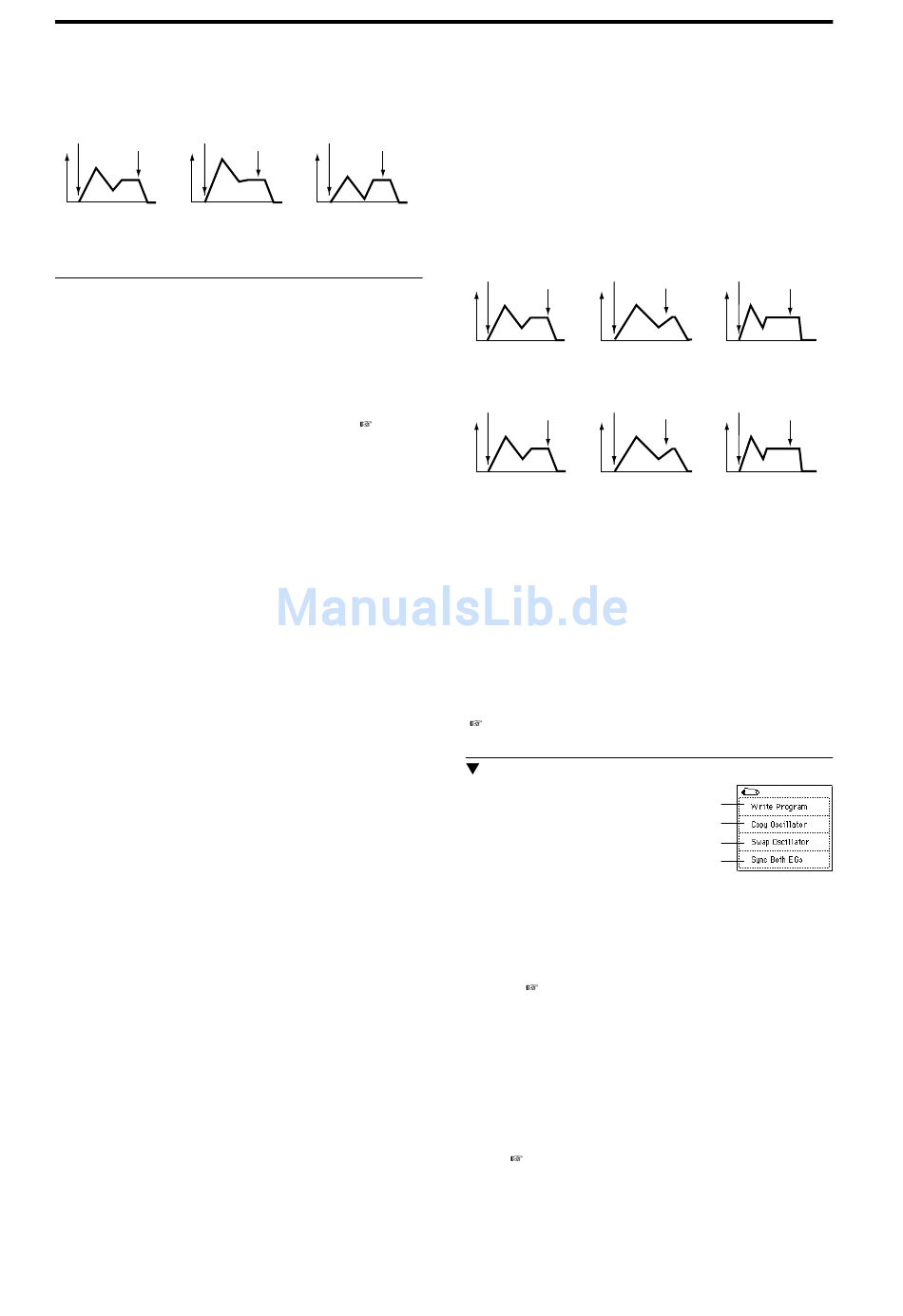

Beeinflussung von Amp 1 EG (Level) [AMS=„Velocity", Intensity = positiver Wert (+)]
Note an
Note an
Note aus
Leichter Anschlag bei Ein-
Harter Anschlag bei Ein-
stellung von „St"=0 und „At" &
stellung von „St"=0 und
„Br" auf „+" (4–3a: Amp 1 EG)
„At" & „Br" auf „+".
4–3c: Time Modulation
Auch die „Time"-Werte von Amp 1 EG (4–3a) (Verstärkerhüll-
kurve von Oszillator 1) können mit einem alternativen Modula-
tor beeinflusst werden.
AMS1 (Time Mod. AMS1)
Hier können Sie den ersten alternativen Modulator wählen, mit
dem die Time-Werte von Filter 1 beeinflusst werden ( „AMS
(Übersicht der aktiven Modulationsquellen)", S.242).
Intensity (AMS1 Intensity)
Hier können Sie die Intensität und Richtung der Alternativmo-
dulation („AMS1 (Time Mod. AMS1)") einstellen.
Wenn Sie für „AMS1 (Time Mod. AMS1)" beispielsweise Amp
KTrk +/+ wählen, richten sich die Time-Werte nach den Key-
board Track-Einstellungen (4–2a). Stellen Sie dann für diesen
„Intensity"- Parameter sowie den Ramp-Parametern positive
Werte (+) ein, so werden die Time-Werte erhöht (und die Über-
gänge langsamer). Bei negativen (–) Ramp-Werten werden die
Time-Werte verringert. Die Richtung der Änderung (mehr oder
weniger) kann mit „At (AMS1 SW Attack)", „Dc (AMS1 SW
Decay)", „Sl (AMS1 SW Slope)" und „Rl (AMS1 SW Release)"
eingestellt werden
Wenn Sie für „AMS1 (Time Mod. AMS1)" Velocity wählen
und für „Intensity" einen positiven Wert (+) einstellen, können
die „Time"-werte über den Anschlag verlängert werden. Nega-
tive Werte (–) bedeuten, dass die Übergangsgeschwindigkeit
bei stärkeren Anschlag immer weiter abnimmt. Wählen Sie 0,
wenn die unter Amp1 EG (4–3a) eingestellten Time-Werte von
diesem Modulator nicht geändert werden dürfen.
At (AMS1 SW Attack)
Mit diesem Parameter bestimmen Sie, in welcher Richtung sich
der „Attack (Attack Time)"-Wert bei Verwendung der „AMS1
(Time Mod. AMS1)"-Quelle ändert. Wenn Sie für „Intensity
(AMS1 Intensity)" einen positiven Wert (+) gewählt haben
und „At" auf „+" stellen, wird dieser Time-Wert verlängert. Bei
Anwahl von „–" verringert sich der (Time) Attack-Wert bei Ver-
wendung der „AMS1"-Quelle. Wählen Sie 0, wenn sich dieser
Time-Wert nicht ändern darf.
Dc (AMS1 SW Decay)
Mit diesem Parameter bestimmen Sie, in welcher Richtung sich
der „Decay (Decay Time)"-Wert bei Verwendung der „AMS1
(Time Mod. AMS1)"-Quelle ändert. Wenn Sie für „Intensity
(AMS1 Intensity)" einen positiven Wert (+) gewählt haben
und „Dc" auf „+" stellen, wird dieser „Time"-Wert verlängert.
Bei Anwahl von „–" verringert sich der Decay-Wert. Wählen Sie
0, wenn sich dieser „Time"-Wert nicht ändern darf.
Sl (AMS1 SW Slope)
Mit diesem Parameter bestimmen Sie, in welcher Richtung sich
der „Slope (Slope Time)"-Wert bei Verwendung der „AMS1
(Time Mod. AMS1)"-Quelle ändert. Wenn Sie für „Intensity
(AMS1 Intensity)" einen positiven Wert (+) gewählt haben
und „Sl" auf „+" stellen, wird dieser Time-Wert verlängert. Bei
Anwahl von „–" verringert sich der (Time) Slope-Wert. Wählen
Sie 0, wenn sich dieser Time-Wert nicht ändern darf.
24
Note an
Note aus
Note aus
Harter Anschlag bei Ein-
stellung von „St"=0 und
„At" & „Br" auf „–".
[Off, (KT, EXT)]
[–99...+99]
[–, 0, +]
[–, 0, +]
[–, 0, +]
Rl (AMS1 SW Release)
Mit diesem Parameter bestimmen Sie, in welcher Richtung sich
der „Release (Release Time)"-Wert bei Verwendung der „AMS1
(Time Mod. AMS1)"-Quelle ändert. Wenn Sie für „Intensity
(AMS1 Intensity)" einen positiven Wert (+) gewählt haben
und „Rl" auf „+" stellen, wird dieser Time-Wert verlängert. Bei
Anwahl von „–" verringert sich der Release-Wert. Wählen Sie 0,
wenn sich dieser Time-Wert nicht ändern darf.
Änderungen der Amp 1 EG (Time)-Werte
[AMS=„Amp KTrk +/+", Intensity = positiver Wert (+)]
[Wenn der Keyboard Track (4–2a) Ramp Low- und Ramp High-Wert beide
positiv sind (+)]
Note an
Note an
Note aus
Einstellungen von
Tiefe Note; „At", „Dc", „Sl"
4–3a: Amp 1 EG
und „Rl" auf „+".
Änderungen der Amp 1 EG (Time)-Werte [AMS=„Velocity", Intensity= pos. Wert (+)]
Note an
Note an
Note aus
Leichter Anschlag; „At",
Harter Anschlag; „At", „Dc",
„Dc", „Sl" und „Rl" auf „+"
„Sl" und „Rl" auf „+".
(4–3a: Amp 1 EG).
AMS2 (Time Mod. AMS2)
Intensity (AMS2 Intensity)
At (AMS2 SW Attack)
Dc (AMS2 SW Decay)
Sl (AMS2 SW Slope)
Rl (AMS2 SW Release)
Diese Parameter beziehen sich auf den 2. alternativen Modula-
tor („AMS2 (Time Mod. AMS2)") und können ebenfalls zum
Beeinflussen der Time-Werte von Amp EG 1 verwendet werden
( „AMS1 (Time Mod. AMS1)"–„Rl (AMS1 SW Release)").
4–3: Menübefehle
4–3A: Sync Both EGs
Wenn „Sync Both EGs" markiert ist, können die Hüllkurven
der beiden Verstärker (Amp 1 & 2) simultan editiert werden.
(Wenn Sie einen Parameterwert einer Verstärkerhüllkurve edi-
tieren, ändert sich auch sein Pendant der anderen Verstärker-
hüllkurve
3–4A.)
4–4: Amp2 Level/Pan
4–5: Amp2 Mod.
4–6: Amp2 EG
Diese Registerseiten enthalten die Parameter von Amp 2 (für
OSC2) ( „4–1: Amp1 Level/Pan"–„4–3: Amp 1 EG.")
Diese sind nur belegt, wenn Sie unter „Oscillator Mode" (1–1a)
Double gewählt haben.
[–, 0, +]
Note an
Note aus
Note aus
Hohe Note; „At", „Dc", „Sl"
und „Rl" auf „–".
Note an
Note aus
Note aus
Harter Anschlag; „At",
„Dc", „Sl" und „Rl" auf „–".
[Off, (KT, EXT)]
[–99...+99]
[–, 0, +]
[–, 0, +]
[–, 0, +]
[–, 0, +]
0–1A
1–1A
1–1B
4–3A
