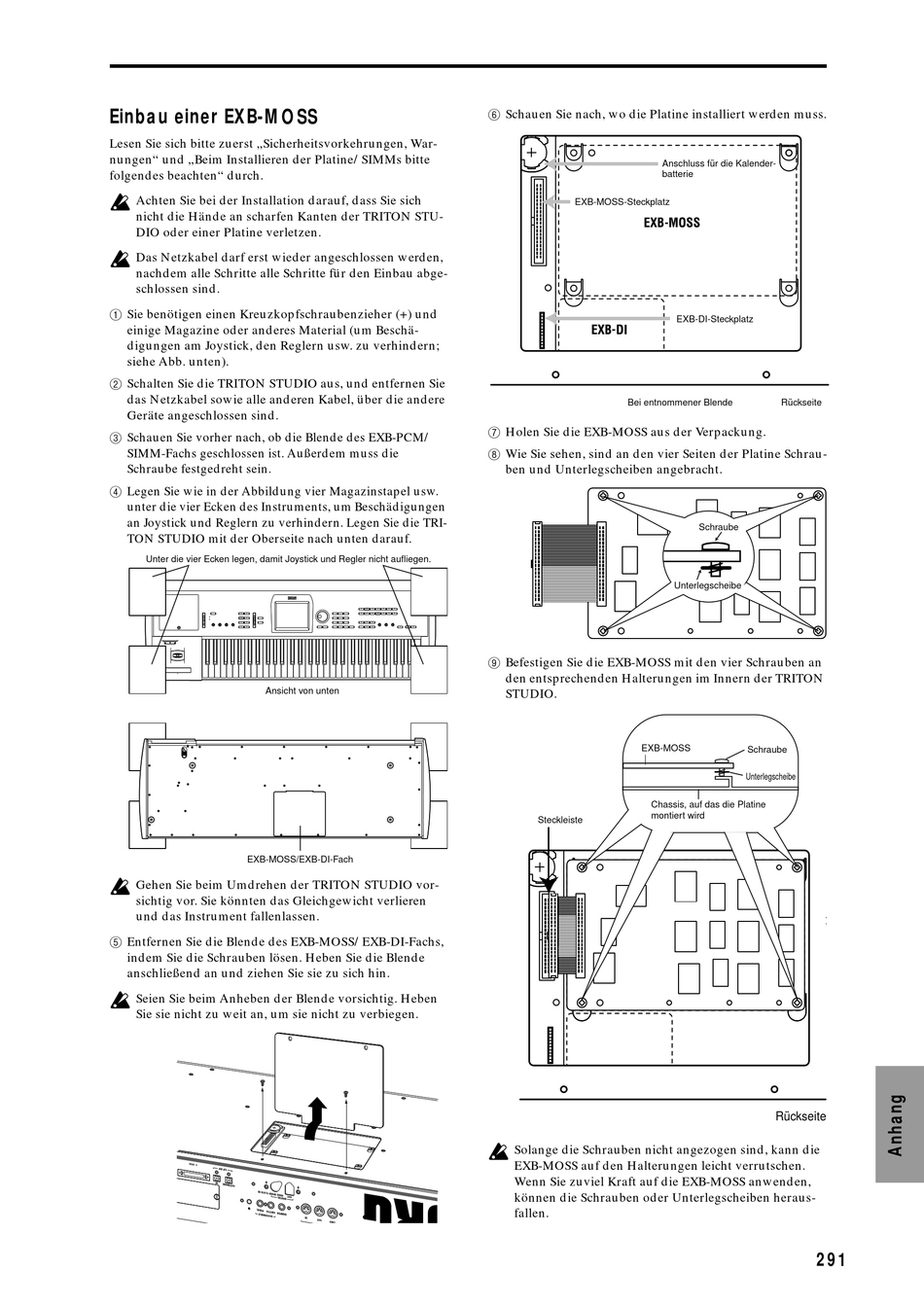

Einbau einer EXB-MOSS

Lesen Sie sich bitte zuerst „Sicherheitsvorkehrungen, War-
nungen" und „Beim Installieren der Platine/SIMMs bitte
folgendes beachten" durch.
Achten Sie bei der Installation darauf, dass Sie sich
nicht die Hände an scharfen Kanten der TRITON STU-
DIO oder einer Platine verletzen.
Das Netzkabel darf erst wieder angeschlossen werden,
nachdem alle Schritte alle Schritte für den Einbau abge-
schlossen sind.
1 Sie benötigen einen Kreuzkopfschraubenzieher (+) und
einige Magazine oder anderes Material (um Beschä-
digungen am Joystick, den Reglern usw. zu verhindern;
siehe Abb. unten).
2 Schalten Sie die TRITON STUDIO aus, und entfernen Sie
das Netzkabel sowie alle anderen Kabel, über die andere
Geräte angeschlossen sind.
3 Schauen Sie vorher nach, ob die Blende des EXB-PCM/
SIMM-Fachs geschlossen ist. Außerdem muss die
Schraube festgedreht sein.
4 Legen Sie wie in der Abbildung vier Magazinstapel usw.
unter die vier Ecken des Instruments, um Beschädigungen
an Joystick und Reglern zu verhindern. Legen Sie die TRI-
TON STUDIO mit der Oberseite nach unten darauf.
Unter die vier Ecken legen, damit Joystick und Regler nicht aufliegen.
Ansicht von unten
EXB-MOSS/EXB-DI-Fach
Gehen Sie beim Umdrehen der TRITON STUDIO vor-
sichtig vor. Sie könnten das Gleichgewicht verlieren
und das Instrument fallenlassen.
5 Entfernen Sie die Blende des EXB-MOSS/EXB-DI-Fachs,
indem Sie die Schrauben lösen. Heben Sie die Blende
anschließend an und ziehen Sie sie zu sich hin.
Seien Sie beim Anheben der Blende vorsichtig. Heben
Sie sie nicht zu weit an, um sie nicht zu verbiegen.
6 Schauen Sie nach, wo die Platine installiert werden muss.
Anschluss für die Kalender-
batterie
EXB-MOSS-Steckplatz
Bei entnommener Blende
7 Holen Sie die EXB-MOSS aus der Verpackung.
8 Wie Sie sehen, sind an den vier Seiten der Platine Schrau-
ben und Unterlegscheiben angebracht.
9 Befestigen Sie die EXB-MOSS mit den vier Schrauben an
den entsprechenden Halterungen im Innern der TRITON
STUDIO.
EXB-MOSS
Chassis, auf das die Platine
montiert wird
Steckleiste
Solange die Schrauben nicht angezogen sind, kann die
EXB-MOSS auf den Halterungen leicht verrutschen.
Wenn Sie zuviel Kraft auf die EXB-MOSS anwenden,
können die Schrauben oder Unterlegscheiben heraus-
fallen.
EXB-DI-Steckplatz
Rückseite
Schraube
Unterlegscheibe
Schraube
Unterlegscheibe
Rückseite
291
