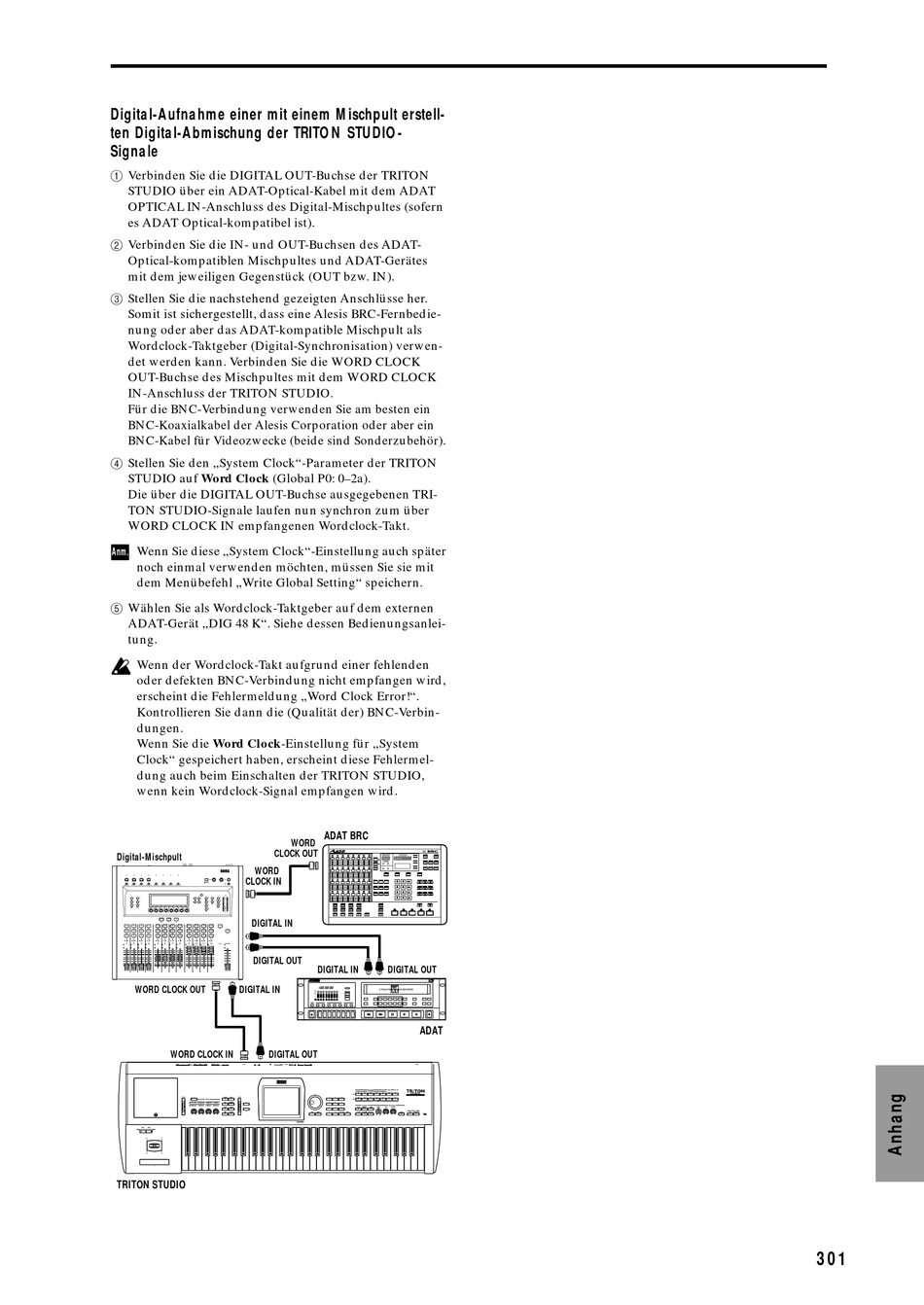

Digital-Aufnahme einer mit einem Mischpult erstell-
ten Digital-Abmischung der TRITON STUDIO-
Signale
1 Verbinden Sie die DIGITAL OUT-Buchse der TRITON
STUDIO über ein ADAT-Optical-Kabel mit dem ADAT
OPTICAL IN-Anschluss des Digital-Mischpultes (sofern
es ADAT Optical-kompatibel ist).
2 Verbinden Sie die IN- und OUT-Buchsen des ADAT-
Optical-kompatiblen Mischpultes und ADAT-Gerätes
mit dem jeweiligen Gegenstück (OUT bzw. IN).
3 Stellen Sie die nachstehend gezeigten Anschlüsse her.
Somit ist sichergestellt, dass eine Alesis BRC-Fernbedie-
nung oder aber das ADAT-kompatible Mischpult als
Wordclock-Taktgeber (Digital-Synchronisation) verwen-
det werden kann. Verbinden Sie die WORD CLOCK
OUT-Buchse des Mischpultes mit dem WORD CLOCK
IN-Anschluss der TRITON STUDIO.
Für die BNC-Verbindung verwenden Sie am besten ein
BNC-Koaxialkabel der Alesis Corporation oder aber ein
BNC-Kabel für Videozwecke (beide sind Sonderzubehör).
4 Stellen Sie den „System Clock"-Parameter der TRITON
STUDIO auf Word Clock (Global P0: 0–2a).
Die über die DIGITAL OUT-Buchse ausgegebenen TRI-
TON STUDIO-Signale laufen nun synchron zum über
WORD CLOCK IN empfangenen Wordclock-Takt.
Anm. Wenn Sie diese „System Clock"-Einstellung auch später
noch einmal verwenden möchten, müssen Sie sie mit
dem Menübefehl „Write Global Setting" speichern.
5 Wählen Sie als Wordclock-Taktgeber auf dem externen
ADAT-Gerät „DIG 48 K". Siehe dessen Bedienungsanlei-
tung.
Wenn der Wordclock-Takt aufgrund einer fehlenden
oder defekten BNC-Verbindung nicht empfangen wird,
erscheint die Fehlermeldung „Word Clock Error!".
Kontrollieren Sie dann die (Qualität der) BNC-Verbin-
dungen.
Wenn Sie die Word Clock-Einstellung für „System
Clock" gespeichert haben, erscheint diese Fehlermel-
dung auch beim Einschalten der TRITON STUDIO,
wenn kein Wordclock-Signal empfangen wird.
CLOCK OUT
Digital-Mischpult
WORD
CLOCK IN
DIGITAL IN
DIGITAL OUT
WORD CLOCK OUT DIGITAL IN
WORD CLOCK IN DIGITAL OUT
TRITON STUDIO
ADAT BRC
WORD
DIGITAL IN DIGITAL OUT
ADAT
