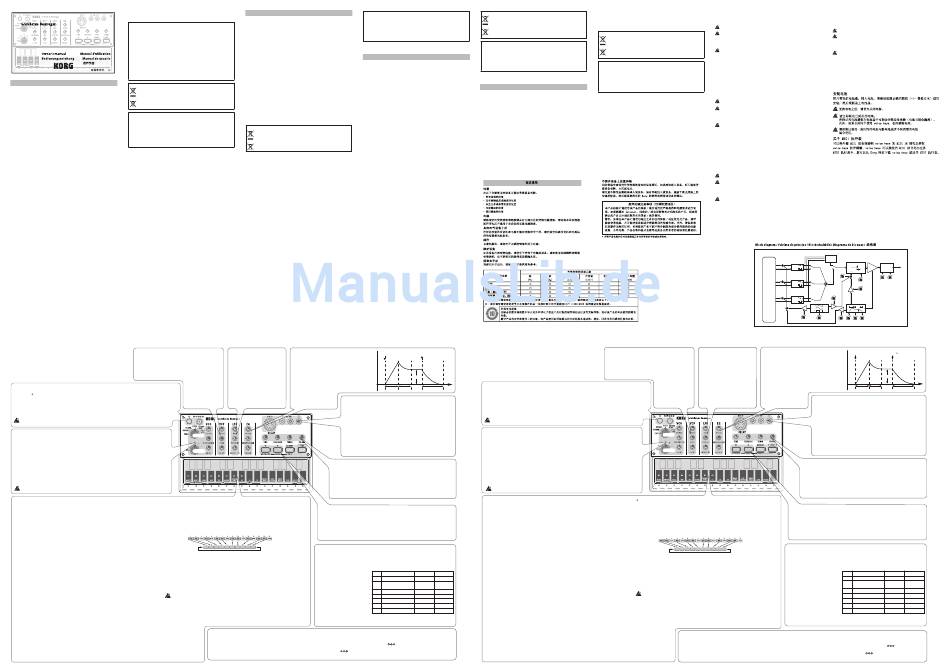

Korg Volca Keys Bedienungsanleitung

Be careful not to let metal objects get into the equipment. If something does slip into the equipment,
unplug the AC adapter from the wall outlet. Then contact your nearest Korg dealer or the store where
the equipment was purchased.
THE FCC REGULATION WARNING (for USA)
NOTE: This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This equipment generates,
uses, and can radiate radio frequency energy and, if not installed and used in accordance with
the instructions, may cause harmful interference to radio communications. However, there is
no guarantee that interference will not occur in a particular installation. If this equipment does
cause harmful interference to radio or television reception, which can be determined by turning
the equipment off and on, the user is encouraged to try to correct the interference by one or more
of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that to which the receiver
is connected.
• Consult the dealer or an experienced radio/TV technician for help.
1
If items such as cables are included with this equipment, you must use those included items.
Unauthorized changes or modification to this system can void the user's authority to operate
© 2013 KORG INC.
this equipment.
Precautions
Notice regarding disposal (EU only)
Location
If this symbol is shown on the product, manual, battery, or package, you must dispose of
Using the unit in the following locations can result in a malfunction. it in the correct manner to avoid harm to human health or damage to the environment.
• In direct sunlight Contact your local administrative body for details on the correct disposal method. If the
• Locations of extreme temperature or humidity battery contains heavy metals in excess of the regulated amount, a chemical symbol is
• Excessively dusty or dirty locations displayed below the symbol on the battery or battery package.
• Locations of excessive vibration
• Close to magnetic fields
Power supply
Please connect the designated AC adapter to an AC outlet of the correct voltage. Do not connect
IMPORTANT NOTICE TO CONSUMERS
it to an AC outlet of voltage other than that for which your unit is intended.
This product has been manufactured according to strict specifications and voltage requirements that
Interference with other electrical devices
are applicable in the country in which it is intended that this product should be used. If you have
Radios and televisions placed nearby may experience reception interference. Operate this unit at purchased this product via the internet, through mail order, and/or via a telephone sale, you must
a suitable distance from radios and televisions. verify that this product is intended to be used in the country in which you reside.
WARNING: Use of this product in any country other than that for which it is intended could be
Handling
To avoid breakage, do not apply excessive force to the switches or controls. dangerous and could invalidate the manufacturer's or distributor's warranty. Please also retain your
receipt as proof of purchase otherwise your product may be disqualified from the manufacturer's
Care
or distributor's warranty. Company names, product names, and names of formats etc. are the
If the exterior becomes dirty, wipe it with a clean, dry cloth. Do not use liquid cleaners such as
trademarks or registered trademarks of their respective owners.
benzene or thinner, or cleaning compounds or flammable polishes.
Keep this manual
* All product names and company names are the trademarks or registered trademarks of their
After reading this manual, please keep it for later reference.
respective owners.
Keeping foreign matter out of your equipment
Never set any container with liquid in it near this equipment. If liquid gets into the equipment,
it could cause a breakdown, fire, or electrical shock.
Introduction
VCF (Voltage Controlled low-pass Filter)
Thank you for purchasing the Korg volca keys.
This filter modifies the timbre (tonal character) by boosting or cutting

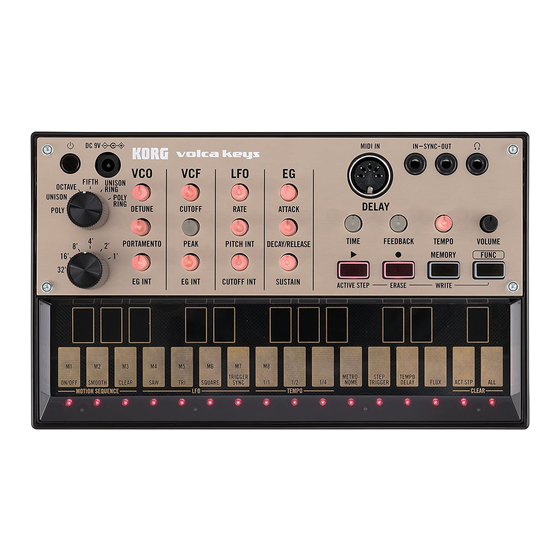

The volca keys is a 27-key analog lead synthesizer with built-in delay effects.
specific frequency regions of the sound that's produced by the oscillator.
You can enjoy wide-ranging synthesis, from chord playing or a crisp-sounding lead line
CUTOFF knob: This adjusts the cutoff frequency of the VCF.
detuned with unison, which are achieved by using the three VCOs, to a metallic sound
Turning the knob toward the left will darken the sound, and
using RING-MOD (ring modulation).
In addition, the sequencer´s FLUX function allows you to create loops with a groove not tied turning the knob toward the right will brighten the sound.
to steps. Knob adjustments can also be recorded so that resulting tone changes become a PEAK knob: This emphasizes the harmonic component of the cutoff
part of the loop. frequency. The more that the knob is turned toward the right, the more
o f a n e m p h a s i s w i l l b e
a p p l i e d t o t h e h a r m o n i c
Power switch
component.
This switch turns the power on/off. To turn the power off, press and hold the switch for approximately one second.
EG INT knob: This knob
Auto power-o
s e t s t h e i n t e n s i t y w i t h
The volca keys has an auto power-off function. This function automatically turns off the volca keys after approximately four
which the cutoff frequency
hours have passed since it last produced a sound. If desired, you can disable the auto power-off function. (See Specifying
is changed by the EG.
global parameter settings)
DC 9V jack
Connect the optional AC adapter here.
Only use the specified AC adapter. Using any AC adapter other than the specified model will cause malfunctions.
VCO (Voltage Controlled Oscillator)
The three built-in oscillators generate the sawtooth or square waves, which become the basis of the sound.
OCTAVE knob: This knob specifies the octave of the notes that will be produced when the keyboard is played.
VOICE knob: This knob sets the VCO operation mode.
POLY: Up to three chords of the sawtooth wave can be played.
UNISON: The sawtooth wave is produced at the same pitch by the three VCOs.
OCTAVE: The sawtooth wave is produced at the fundamental tone by two VCOs and at a pitch one octave higher by one VCO.
FIFTH: The sawtooth wave is produced at the fundamental tone by two VCOs and at a pitch a fifth higher by one VCO.
UNISON RING: The three VCOs are used to produce sound with ring modulation applied to the square wave.
POLY RING: Up to three chords are played with ring modulation applied to the square wave.
DETUNE knob: This knob sets the pitch shift for each of the VCOs 1 to 3. Shifting provides a thicker sound.
PORTAMENTO knob: This knob sets the portamento time.
EG INT knob: This knob sets the intensity with which the pitch is changed by the EG.
If you feel the pitch has drifted, please stop the sound for about 10 seconds. volca's auto-tuning function will
1
correct itself automatically.
Clearing
Keyboard buttons
FUNC + ACT.STP: All steps in active step mode are turned on.
Press a button to produce a sound at the specified tone.
FUNC + ALL: All sequence data will be erased.
MEMORY button FUNC +  (REC) during playback: Sound information will be erased while the buttons are pressed.
The volca keys is equipped with 8 memory locations that are used to save sequences. Press the MEMORY
Active step mode
button, and then press a keyboard button between M1 and M8 to load the saved sequence. By pressing the
While holding down the FUNC button, press the button (ACTIVE STEP) to enter active step mode (the 
FUNC button and MEMORY button, and then pressing a keyboard button between M1 and M8 will save the
button will blink). Each step of the current sequence can be turned on/off. Steps that are turned off are
current sequence into the memory.
disabled and will be skipped during playback and recording. The button for steps that have been turned on
FUNC (function) button will light up. When you have finished specifying the settings, press the FUNC button to exit active step mode.
The setting for various functions can be specified by holding down the FUNC button and pressing a
keyboard button. The LED below the keyboard button will light up or turn off to indicate the setting.
Motion sequencing
This function records adjustments made to knobs while a sequence is being recorded. Once the sequence
has made a full cycle from the step where a knob was used, this function is automatically deactivated.
Knobs that are adjusted during recording will blink.
Returning all sequence data to the factory defaults
FUNC + ON/OFF: This turns motion sequencing on/off.
1. While holding down the FUNC and MEMORY buttons, turn on the volca keys.
FUNC + SMOOTH: When motion sequencing is turned on, recorded knob adjustments will change
smoothly at the beginning of the step. When motion sequencing is turned off, knobs will change to the The  (REC) and  (PLAY) buttons will blink.
settings recorded with each step.
2. Press the  (REC) button to return the sequences to the factory defaults and start volca keys.
FUNC + CLEAR: All recorded knob adjustments will be erased.
Press the  (PLAY) button to cancel the reset operation and simply start volca keys.
NOTE: Transparent knobs other than the PEAK knob (below VCF) and the TEMPO knob will be recorded
with motion sequencing.
Battery level indication
LFO settings When the volca keys is turned on, the LEDs below the keyboard buttons indicate the remaining amount of
FUNC + SAW: This sets the LFO waveform to the sawtooth wave. battery power. If all LEDs are lit, the batteries are completely full. Fewer lit LEDs mean that the battery level is
FUNC + TRI: This sets the LFO waveform to the triangle wave. correspondingly lower.
FUNC + SQR: This sets the LFO waveform to the square wave.
If an AC adapter is connected, the remaining battery level will not be indicated correctly.
FUNC + TRIGGER SYNC: This resets the phase of the LFO waveform when a note is played.
Tempo settings
Either alkaline or nickel-metal hydride batteries can be used. In order for the remaining battery level to be detected
FUNC + 1/1, 1/2, 1/4: This sets the tempo to 1/2 or 1/4 the information from the TEMPO knob or MIDI IN or
and indicated correctly, the type of batteries being used must be specified in the global parameters of the volca
SYNC IN jacks. When set to 1/1, the tempo information is used as originally specified.
keys. If the batteries are running low during usage of the volca keys, it warns you by blinking all LEDs below the
Metronome keyboard buttons simultaneously. If the batteries run down completely, the volca keys automatically turns off.
FUNC + METRONOME: The metronome will sound while a sequence is being played back.
NOTE: Itʹs not possible to stop the low battery warning; however, you will be able to continue using the volca
NOTE: The DELAY effect cannot be used while this function is being used.
keys until the batteries have run down completely.
Step triggering
FUNC + STEP TRIGGER: This force-triggers the EG at the beginning of the step. (Available only when the
FLUX function is turned off.)
Tempo delay
FUNC + TEMPO DELAY: This links the delay time to the tempo to easily create rhythmical effects.
FLUX function
FUNC + FLUX: When turned on (button lit), the sequence will be continuously recorded and played back,
regardless of the step.
When turned off, the performance will be recorded, quantized at the beginning of the step.
Précautions
