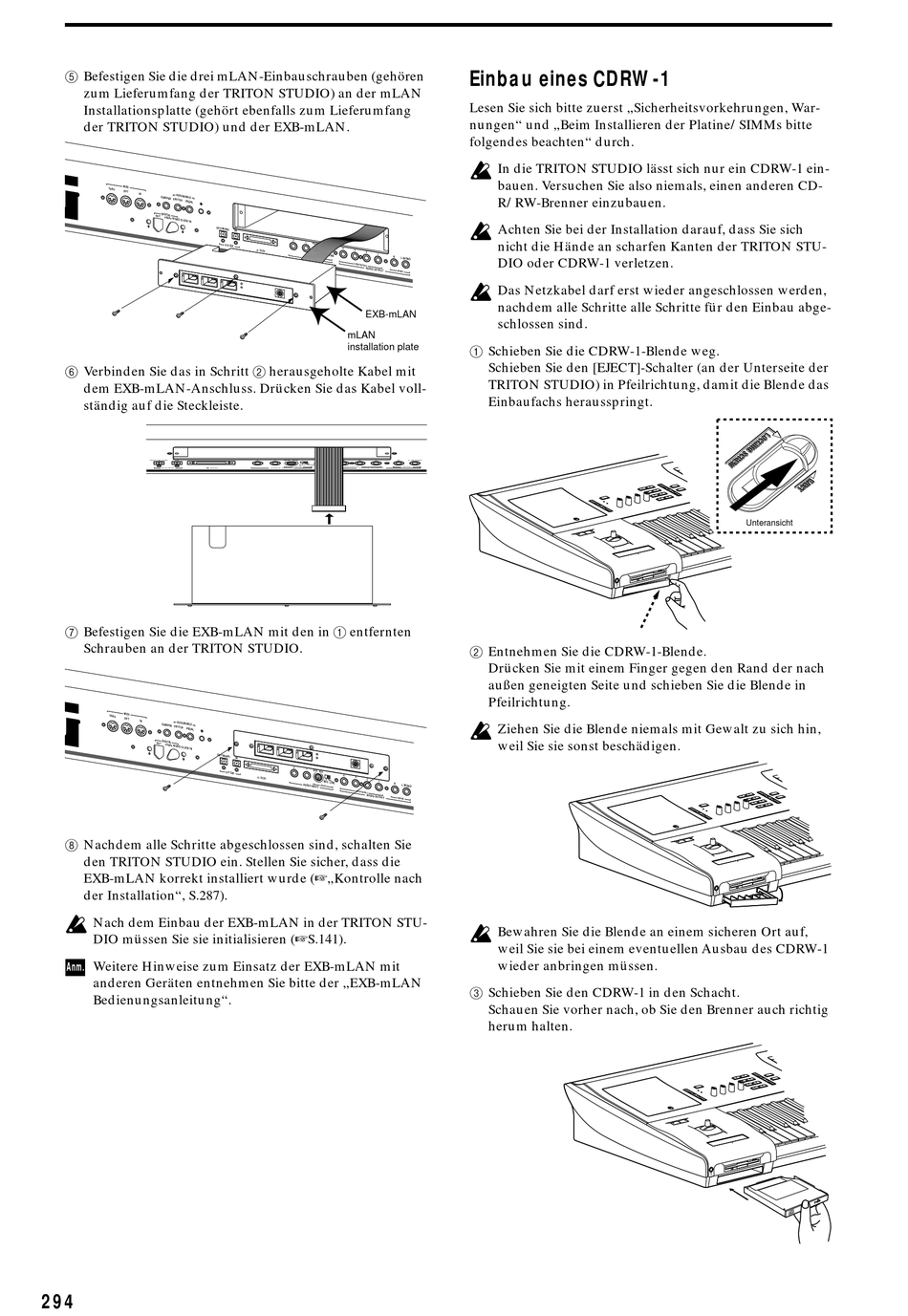

5 Befestigen Sie die drei mLAN-Einbauschrauben (gehören
zum Lieferumfang der TRITON STUDIO) an der mLAN
Installationsplatte (gehört ebenfalls zum Lieferumfang
der TRITON STUDIO) und der EXB-mLAN.
MI DI
TH RU
OU T
IN
AS SIG NA
DA MP ER BL E
SW ITC H
PE DA L
DIG ITA L
OU T
48k Hz WO
RD CL OC
K IN
6 Verbinden Sie das in Schritt 2 herausgeholte Kabel mit
dem EXB-mLAN-Anschluss. Drücken Sie das Kabel voll-
ständig auf die Steckleiste.
OUT(MAIN) IN
S/P DIF SCSI
7 Befestigen Sie die EXB-mLAN mit den in 1 entfernten
Schrauben an der TRITON STUDIO.
MI DI
TH RU
OU T
IN
AS SIG NA
DA MP ER BL E
SW ITC H
PE DA L
DIG ITA L
OU T
48k Hz WO
RD CL OC
K IN
8 Nachdem alle Schritte abgeschlossen sind, schalten Sie
den TRITON STUDIO ein. Stellen Sie sicher, dass die
EXB-mLAN korrekt installiert wurde ( „Kontrolle nach
der Installation", S.287).
Nach dem Einbau der EXB-mLAN in der TRITON STU-
DIO müssen Sie sie initialisieren ( S.141).
Weitere Hinweise zum Einsatz der EXB-mLAN mit
Anm.
anderen Geräten entnehmen Sie bitte der „EXB-mLAN
Bedienungsanleitung".
294
OU T(M AIN)
IN
2
1
MA X MIN
S/P DIF
4
SC SI 3
2
MIC LIN 1
E
AU DIO INP
LEV EL
UT
( IND IVID
UAL )
AU DIO OU
TP UT
EXB-mLAN
mLAN
installation plate
2 1 MAX MIN 4 3 2 1
MIC LINE
LEVEL ( INDIVIDUAL )
AUDIO INPUT AUDIO OUTPUT
OU T(M AIN)
IN
2
1
MA X MIN
S/P DIF
4
SC SI 3
2
MIC LIN 1
E
AU DIO INP
LEV EL
UT
( IND IVID
UAL )
AU DIO OU
TP UT

Einbau eines CDRW-1

Lesen Sie sich bitte zuerst „Sicherheitsvorkehrungen, War-
nungen" und „Beim Installieren der Platine/SIMMs bitte
folgendes beachten" durch.
In die TRITON STUDIO lässt sich nur ein CDRW-1 ein-
bauen. Versuchen Sie also niemals, einen anderen CD-
R/RW-Brenner einzubauen.
Achten Sie bei der Installation darauf, dass Sie sich
nicht die Hände an scharfen Kanten der TRITON STU-
R
L /M ON O
DIO oder CDRW-1 verletzen.
( MA IN )
Das Netzkabel darf erst wieder angeschlossen werden,
nachdem alle Schritte alle Schritte für den Einbau abge-
schlossen sind.
1 Schieben Sie die CDRW-1-Blende weg.
Schieben Sie den [EJECT]-Schalter (an der Unterseite der
TRITON STUDIO) in Pfeilrichtung, damit die Blende das
Einbaufachs herausspringt.
R L /MONO
( MAIN )
2 Entnehmen Sie die CDRW-1-Blende.
Drücken Sie mit einem Finger gegen den Rand der nach
außen geneigten Seite und schieben Sie die Blende in
Pfeilrichtung.
Ziehen Sie die Blende niemals mit Gewalt zu sich hin,
weil Sie sie sonst beschädigen.
R
L /M ON O
( MA IN )
Bewahren Sie die Blende an einem sicheren Ort auf,
weil Sie sie bei einem eventuellen Ausbau des CDRW-1
wieder anbringen müssen.
3 Schieben Sie den CDRW-1 in den Schacht.
Schauen Sie vorher nach, ob Sie den Brenner auch richtig
herum halten.
Unteransicht
