3–3. Chain Direction
Wenn Sie das Chain-Kästchen markiert haben, können Sie hier
einstellen, welcher MFX an den anderen angelegt wird.
3–4. Chain Signal
Mit diesem Parameter können Sie wählen, welche Signale vom
einen MFX zum anderen gesendet werden sollen. Wenn Sie
„Chain Direction" auf MFX1→MFX2 gestellt haben, werden
der linke und rechte Kanal von MFX1 bei Anwahl von LR Mix
zu einem Mono-Signal kombiniert und an MFX2 angelegt. Das
ist z.B. sinnvoll, wenn MFX1 einen Stereo-Delay verwendet
(Beispiel: „043: L/C/R Delay"). Wenn sie L Only oder R Only
wählen, wird nur das Signal des betreffenden MFX1-Ausgangs-
kanals an MFX2 angelegt. Das ist z.B. sinnvoll, wenn ein Cho-
rus auch noch mit Hall versehen werden soll (Beispiel: 016: Ste-
reo Chorus).
3–5. Chain Level
Mit diesem Parameter können Sie den Signalpegel des vom
einen MFX an den anderen angelegten Signals einstellen.
3–6. Master EQ Gain [dB]
Mit diesen Parametern kann die Anhebung/Absenkung des
High-, Mid- oder Low-Bandes des Master EQs eingestellt wer-
den. Dieser EQ befindet sich unmittelbar vor den Buchsen
AUDIO OUTPUT (MAIN) L/Mono und R. Das Low- und
High-Band weisen eine Kuhschwanzcharakteristik auf, wäh-
rend das Mid-Band ein Glockenfilter ist. Diese Regler sind mit
den Low-, Mid- und High-Parametern „Gain [dB]" der „Master
EQ"-Registerseite verknüpft. Dort können Sie auch die Eckfre-
quenz sowie die Güte (Mid Q) und die dynamische Modulation
der EQ-Bänder programmieren.

4. MIDI-Steuerung der Master-Effekte

Dank der dynamischen Modulation (Dmod) können die Mas-
ter-Effektparameter entweder mit den Spielhilfen der TRITON
STUDIO oder via MIDI angesteuert werden.
Im Program-Modus müssen derartige MIDI-Befehle auf dem
Global-Kanal empfangen werden („MIDI Channel", Global P1:
1–1a).
Im Combination-, Sequencer- und Song Play-Modus können
Sie MFX1 und MFX2 mit „Ctrl Ch" auf den Registerseiten
„MFX1" und „MFX2" einen MIDI-Kanal zuordnen. Die Mög-
lichkeiten lauten: Ch01–16 und Gch.
Ch01–16: Ordnen Sie den beiden Master-Effekten die
gewünschte Kanalnummer zu.
Gch: Wählen Sie diese Einstellung, wenn der betreffende Mas-
ter-Effekt auf dem Global-Kanal („MIDI Channel", Global P1:
1–1a) angesteuert werden soll. Dies ist die Normaleinstellung.

Master EQ

Die Entzerrung (Master EQ) weist drei Bänder auf und befindet
sich im Signalweg unmittelbar vor den Buchsen AUDIO OUT-
PUT (MAIN) L/MONO, R. Das Low- und High-Band sind als
Kuhschwanzfilter ausgeführt, das Mid-Band hingegen ist ein
Glockenfilter. High Gain und Low Gain lassen sich dynamisch
modulieren.
Der Master EQ bezieht sich ausschließlich auf die Signale des
L/R-Busses. Auf S.239 finden Sie eine Beschreibung der Para-
meter.
Hauptausgänge (Main)
Die Kanäle L/MONO und R der TRITON STUDIO können
über die Buchsen AUDIO OUTPUT (MAIN) L/MONO & R, S/
P DIF OUT (MAIN) und den Kopfhöreranschluss ausgegeben
werden. Nach Einbau einer optionalen EXB-DI-Platine können
Sie diese Kanäle auch auf der Digital-Ebene nach Außen führen,
nämlich über DIGITAL OUT. Auch der mLAN-Anschluss (nach
Einbau einer optionalen EXB-mLAN) steht als Ausgang zur
Verfügung.
Einzelausgänge
Die TRITON STUDIO bietet vier Einzelausgänge: AUDIO OUT-
PUT (INDIVIDUAL) 1–4. An diese Ausgänge können Sie Oszil-
latoren (Program), Timbres (Combination), Spuren (Sequencer)
und sogar Insert-Effekte anlegen.
Nach Einbau einer optionalen EXB-DI-Platine können diese
auch über DIGITAL OUT ausgegeben werden. Das gleiche gilt
für den mLAN-Anschluss (nach Einbau einer optionalen
EXB-mLAN).
Wählen Sie mit „BUS Select" der P8: „Routing"-Registerseite
des Program-, Combination-, Sequencer- oder Song Play-
Modus' den benötigten Ausgang für den Oszillator, das Timbre
oder die Spur. Im Falle der Insert-Effekte müssen Sie die Zuord-
nung mit „BUS Select" der Seite „P8: Insert FX" vornehmen.
1, 2, 3, 4: Das Mono-Signal wird an die gewählte AUDIO OUT-
PUT (INDIVIDUAL)-Buchse angelegt.
1/2, 3/4: Das Stereo-Signal wird an das gewählte AUDIO OUT-
PUT (INDIVIDUAL)-Paar angelegt. „1/2" vertritt die Buchsen
AUDIO OUTPUT (INDIVIDUAL) 1 und 2, während sich „3/4"
auf die Buchsen AUDIO OUTPUT (INDIVIDUAL) 3 und 4
bezieht.

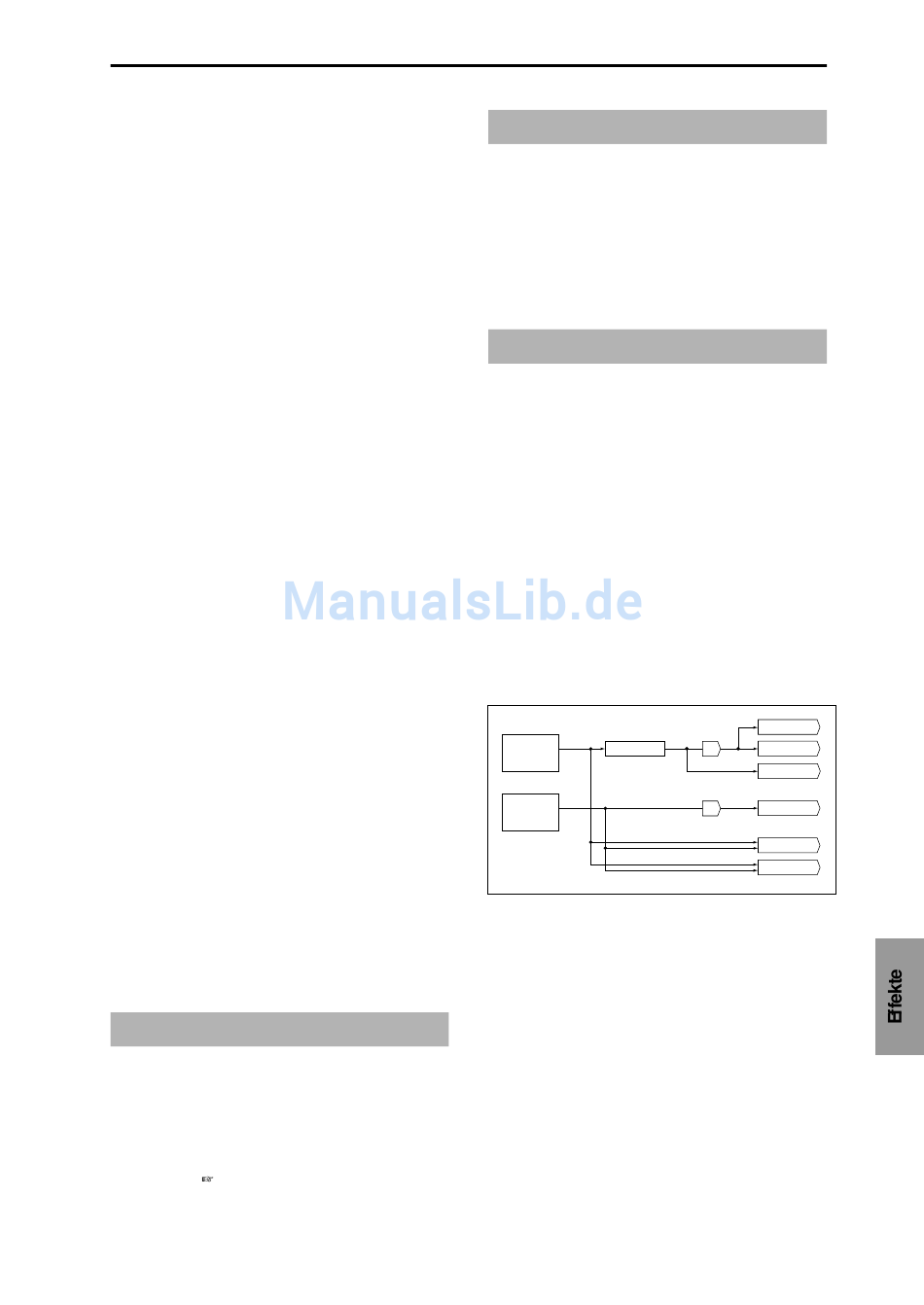

Main-Ausgänge/Individual-Ausgänge
Main Output
S/P DIF Sampe Rate
L/R
(Global 0-2a)
Individual Output
Indiv.1, 2, 3, 4
HEADPHONES
AUDIO OUTPUT
DAC
(MAIN) L/MONO, R
(D/A-Wandler)
S/P DIF OUT (MAIN)
AUDIO OUTPUT
DAC
(INDIVIDUAL) 1, 2, 3, 4
(D/A-Wandler)
DIGITAL OUT
1 - 6 [EXB-DI]
mLAN AUDIO OUT
L, R, 1 - 4 [EXB-mLAN]
