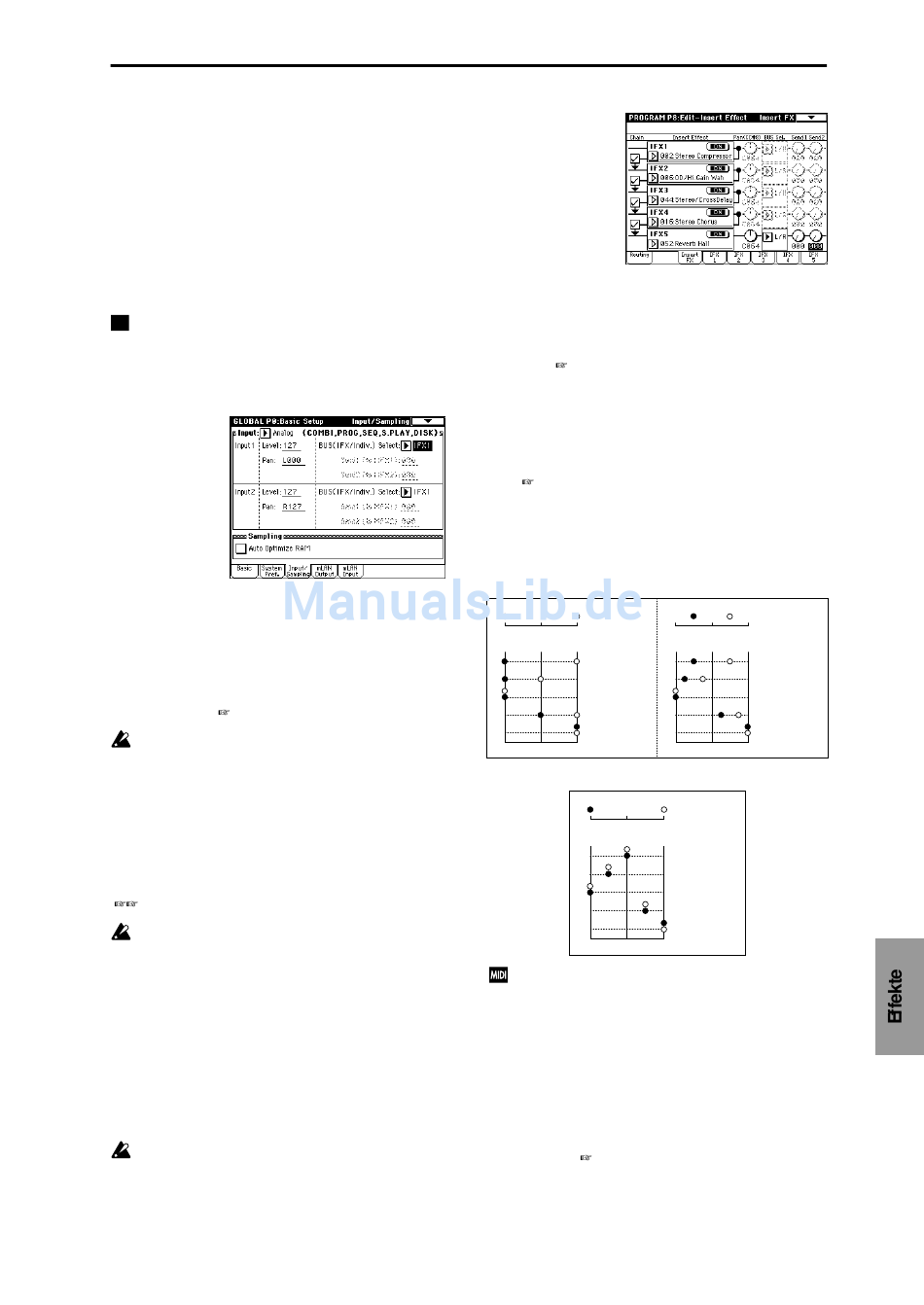

2–4. Audio Input
Im Program-, Combination-, Sequencer- und Song Play-Modus
können die Insert- und Master-Effekte sowie der Master EQ
auch zum Bearbeiten der über AUDIO INPUT 1 & 2, S/P DIF
IN und/oder mLAN (nach Einbau einer optionalen
EXB-mLAN) empfangenen Audiosignale verwendet werden.
Das betreffenden Routing stellen Sie mit „Input (COMBI,
PROG, SEQ, S.PLAY, DISK)" (Global P0: 0–3a) ein.
Nach Einbau eines optionalen CDRW-1 kann man im Disk-
Modus Audio-CDs abspielen. Die dafür benötigten Einstellungen
müssen über „Input" Analog vorgenommen werden, was also
der Arbeit mit den Eingängen AUDIO INPUT 1 & 2 entspricht.
Wenn Sie eine Audio-CD ohne Effekte der TRITON STU-
Anm.
DIO abspielen möchten, müssen Sie die „Input" Analog-
Parameter von Input1 auf „Level" 127, „Pan" L000, „BUS
Select" L/R, „Send1, 2" 000 und von Input2 „Pan" auf
R127 einstellen (die übrigen Input2-Parameter müssen wie
für Input1 eingestellt werden).
Verwenden Sie „BUS Select" (Global P0: 0–3a) von Input 1 und
2 zum Wählen der benötigten Einstellung (L/R, IFX1–5, 1–4, 1/2,
3/4 oder Off).
„Send1 (to MFX1)" und „Send2 (to MFX2)" sind nur belegt,
wenn „BUS Select" (Global P0: 0–3a) auf L/R oder Off gestellt
wurde. Wenn Sie IFX1–5 gewählt haben, müssen Sie „Send1"
und „Send2" zum Einstellen des Hinwegpegels der Insert-
Effekte verwenden ( „3. Mixer").
Diese Einstellung gilt nicht für den Sampling-Modus.
Siehe auch „2–3. Sampling-Modus" weiter oben.
Stellen Sie die Insert-Effekte mit „P8: Insert Effect" (Program-,
Combination-, Sequencer- oder Song Play-Modus; „1") ein (6
Eingänge und 6 Ausgänge). Diese Signale können auch mit den
intern erzeugten Klängen kombiniert werden. Wenn Sie z.B. im
Program- oder Combination-Modus mit dem 093: Vocoder-
Effekt arbeiten, können die an AUDIO INPUT 1 und 2 anliegen-
den Signale zum Beeinflussen der internen Klänge verwendet
werden. Sprecheffekte sind dabei nur eine Möglichkeit
( „093: Vocoder", S.233).
Im Disk-Modus werden die Effekteinstellungen des zuvor
verwendeten Modus' übernommen.

3. Mixer

Mit den Parametern „Pan (CC#8)", „BUS Select", „Send1" und
„Send2" der Seite P8: „Insert FX" können Sie das an den Aus-
gängen der Insert-Effekte anliegende Signal im Stereobild
anordnen und seinen Hinwegpegel zu den Master-Effekten
MFX1 und MFX2 einstellen. Wenn Sie ein „Chain"-Kästchen
markiert haben, um zwei Insert-Effekte seriell zu verschalten,
sind diese Parameter nur für den letzten Effekt der Kette belegt.
Die Master-Effekte können im Sampling-Modus nicht ver-
wendet werden. Es kann nur die Stereoposition des Sig-
nals am Ausgang der Kette eingestellt werden („Pan"
(CC#8)).
3–1. Pan (CC#8)
Mit diesem Parameter lässt sich die Stereoposition der Signale
an den IFX-Ausgängen einstellen.
Wenn Sie einen Insert-Effekt mit Stereo-Ein- und -Ausgang
verwenden ( „1. Ein-/Ausgabe"), sollten Sie hier C064 einstel-
len. In dem Fall werden nämlich die „Pan"-Einstellungen der
Oszillatoren (Program P4: 4–1b, 4–4), Timbres (Combination P0:
0–2b, P1: 1–1b) Spuren (Sequencer P0: 0–3a/4a, Song Play P0: 0–
3a/4a) und Audio-Eingänge verwendet (Sampling P0: 0–2a,
Global P0: 0–3a).
Im Falle eines Insert-Effektes mit Mono-Ein- und Stereo-Aus-
gang ( „1. Ein-/Ausgabe") werden die „Pan"-Einstellungen
der Oszillatoren, Timbres, Spuren und Audio-Eingänge igno-
riert und also auf Mitte gestellt. In dem Fall müssen Sie die Ste-
reoposition mit „Pan (CC#8)" (P8: „Insert FX"-Registerseite)
einstellen. „L000" entspricht dann „hart links" und „R127" der
Einstellung „hart rechts".
Insert-Effekt = Stereo In - Stereo Out
OSC1 OSC2
OSC1: Amp1 Pan=L000
OSC2: Amp2 Pan=R127
Links Mitte
Rechts
Post IFX Pan(CC#8)
C064
L032
L000
R096
R127
Links Mitte Rechts
Insert-Effekt = Mono In - Stereo Out
Mono In - Mono Out
OSC1
OSC2
Links Mitte
Rechts
Links Mitte Rechts
Dieser Panorama-Parameter kann mit Steuerbefehl CC08
angesteuert werden.
3–2. BUS Sel. (BUS Select)
Mit diesem Parameter können Sie die Summe wählen, an die
der betreffende Insert-Effekt angelegt werden soll. L/R ist die
Normaleinstellung, weil die Signale dann zum Master EQ und
von dort aus zu den Buchsen OUTPUT (MAIN) L/MONO und
R übertragen werden.
Wählen Sie 1, 2, 3, 4, 1/2 oder 3/4, wenn das Signal über einen
Einzelausgang OUTPUT (INDIVIDUAL) 1, 2, 3 oder 4 ausgege-
ben werden soll ( „Einzelausgänge"). Wenn Sie Off wählen,
wird das betreffende Signal nicht mit den Buchsen L/MONO,
R, 1, 2, 3 bzw. 4 verbunden. Statt dessen wird es zu den Master-
Effekten übertragen und über AUDIO OUTPUT (MAIN) ausge-
geben. Wählen Sie diese Einstellung, um das bereits mit einem
OSC1: Amp1 Pan=L032
OSC2: Amp2 Pan=R096
Links Mitte
Rechts
Post IFX Pan(CC#8)
C064
L032
L000
R096
R127
Links Mitte Rechts
OSC1: Amp1 Pan=L000
OSC2: Amp2 Pan=R127
Post IFX Pan(CC#8)
C064
L032
L000
R096
R127
