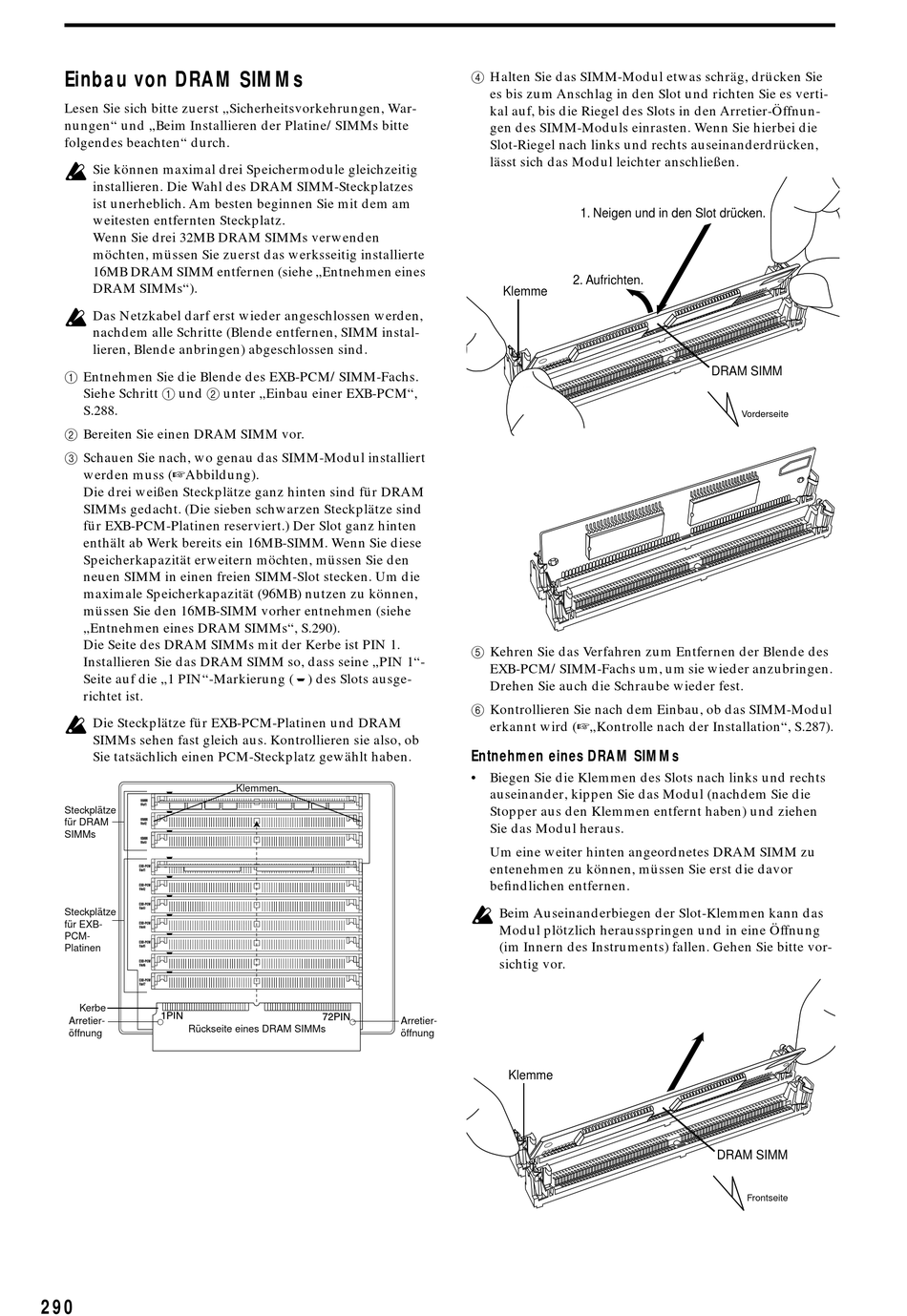

Einbau von DRAM SIMMs

Lesen Sie sich bitte zuerst „Sicherheitsvorkehrungen, War-
nungen" und „Beim Installieren der Platine/SIMMs bitte
folgendes beachten" durch.
Sie können maximal drei Speichermodule gleichzeitig
installieren. Die Wahl des DRAM SIMM-Steckplatzes
ist unerheblich. Am besten beginnen Sie mit dem am
weitesten entfernten Steckplatz.
Wenn Sie drei 32MB DRAM SIMMs verwenden
möchten, müssen Sie zuerst das werksseitig installierte
16MB DRAM SIMM entfernen (siehe „Entnehmen eines
DRAM SIMMs").
Das Netzkabel darf erst wieder angeschlossen werden,
nachdem alle Schritte (Blende entfernen, SIMM instal-
lieren, Blende anbringen) abgeschlossen sind.
1 Entnehmen Sie die Blende des EXB-PCM/SIMM-Fachs.
Siehe Schritt 1 und 2 unter „Einbau einer EXB-PCM",
S.288.
2 Bereiten Sie einen DRAM SIMM vor.
3 Schauen Sie nach, wo genau das SIMM-Modul installiert
werden muss ( Abbildung).
Die drei weißen Steckplätze ganz hinten sind für DRAM
SIMMs gedacht. (Die sieben schwarzen Steckplätze sind
für EXB-PCM-Platinen reserviert.) Der Slot ganz hinten
enthält ab Werk bereits ein 16MB-SIMM. Wenn Sie diese
Speicherkapazität erweitern möchten, müssen Sie den
neuen SIMM in einen freien SIMM-Slot stecken. Um die
maximale Speicherkapazität (96MB) nutzen zu können,
müssen Sie den 16MB-SIMM vorher entnehmen (siehe
„Entnehmen eines DRAM SIMMs", S.290).
Die Seite des DRAM SIMMs mit der Kerbe ist PIN 1.
Installieren Sie das DRAM SIMM so, dass seine „PIN 1"-
Seite auf die „1 PIN"-Markierung ( ) des Slots ausge-
richtet ist.
Die Steckplätze für EXB-PCM-Platinen und DRAM
SIMMs sehen fast gleich aus. Kontrollieren sie also, ob
Sie tatsächlich einen PCM-Steckplatz gewählt haben.
Steckplätze
für DRAM
SIMMs
Steckplätze
für EXB-
PCM-
Platinen
Kerbe
Arretier-
Rückseite eines DRAM SIMMs
öffnung
290
Klemmen
Arretier-
öffnung
4 Halten Sie das SIMM-Modul etwas schräg, drücken Sie
es bis zum Anschlag in den Slot und richten Sie es verti-
kal auf, bis die Riegel des Slots in den Arretier-Öffnun-
gen des SIMM-Moduls einrasten. Wenn Sie hierbei die
Slot-Riegel nach links und rechts auseinanderdrücken,
lässt sich das Modul leichter anschließen.
1. Neigen und in den Slot drücken.
2. Aufrichten.
Klemme
5 Kehren Sie das Verfahren zum Entfernen der Blende des
EXB-PCM/SIMM-Fachs um, um sie wieder anzubringen.
Drehen Sie auch die Schraube wieder fest.
6 Kontrollieren Sie nach dem Einbau, ob das SIMM-Modul
erkannt wird ( „Kontrolle nach der Installation", S.287).
Entnehmen eines DRAM SIMMs
• Biegen Sie die Klemmen des Slots nach links und rechts
auseinander, kippen Sie das Modul (nachdem Sie die
Stopper aus den Klemmen entfernt haben) und ziehen
Sie das Modul heraus.
Um eine weiter hinten angeordnetes DRAM SIMM zu
entenehmen zu können, müssen Sie erst die davor
befindlichen entfernen.
Beim Auseinanderbiegen der Slot-Klemmen kann das
Modul plötzlich herausspringen und in eine Öffnung
(im Innern des Instruments) fallen. Gehen Sie bitte vor-
sichtig vor.
Klemme
DRAM SIMM
Vorderseite
DRAM SIMM
Frontseite
