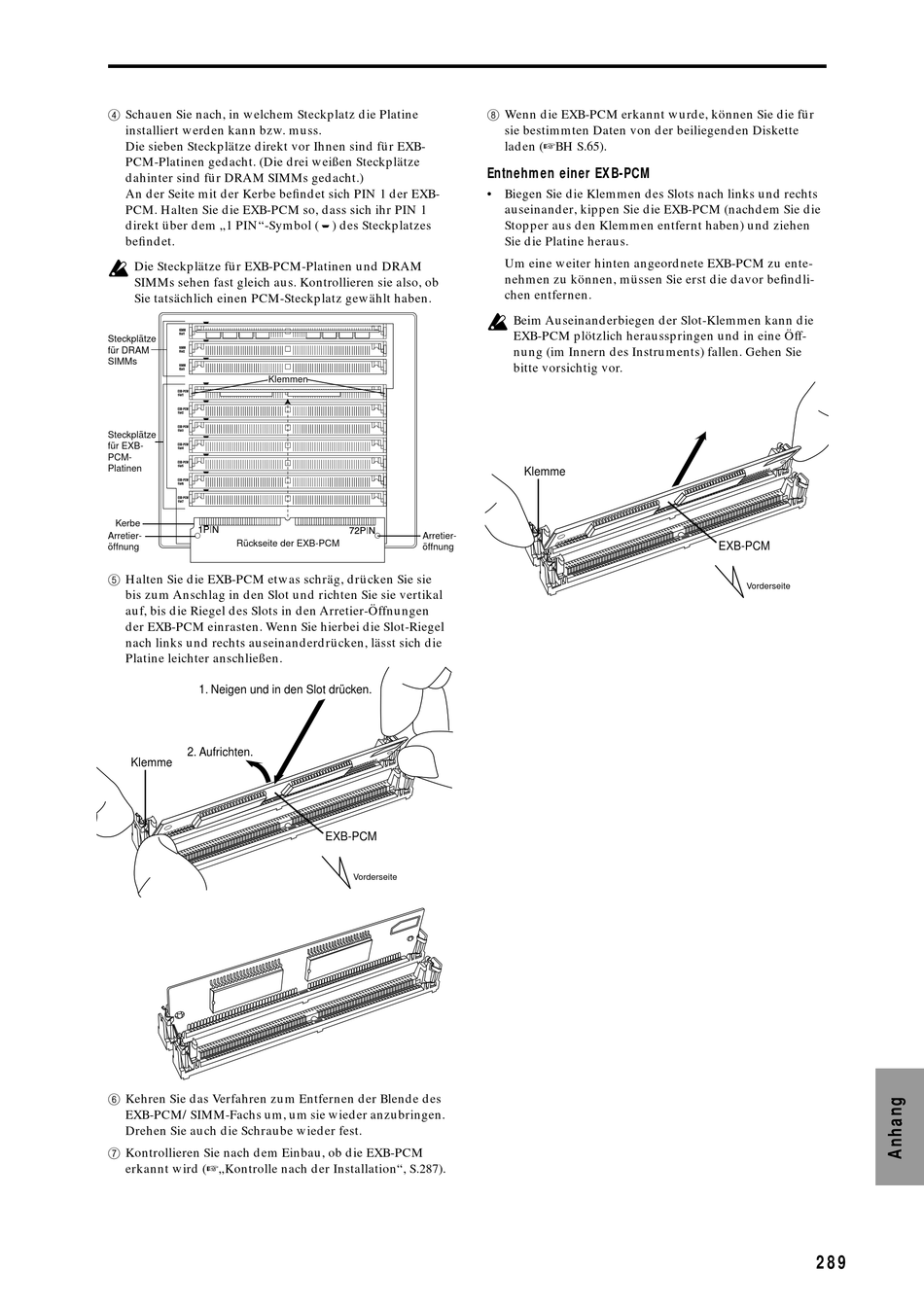

4 Schauen Sie nach, in welchem Steckplatz die Platine
installiert werden kann bzw. muss.
Die sieben Steckplätze direkt vor Ihnen sind für EXB-
PCM-Platinen gedacht. (Die drei weißen Steckplätze
dahinter sind für DRAM SIMMs gedacht.)
An der Seite mit der Kerbe befindet sich PIN 1 der EXB-
PCM. Halten Sie die EXB-PCM so, dass sich ihr PIN 1
direkt über dem „1 PIN"-Symbol ( ) des Steckplatzes
befindet.
Die Steckplätze für EXB-PCM-Platinen und DRAM
SIMMs sehen fast gleich aus. Kontrollieren sie also, ob
Sie tatsächlich einen PCM-Steckplatz gewählt haben.
Steckplätze
für DRAM
SIMMs
Klemmen
Steckplätze
für EXB-
PCM-
Platinen
Kerbe
Arretier-
Rückseite der EXB-PCM
öffnung
5 Halten Sie die EXB-PCM etwas schräg, drücken Sie sie
bis zum Anschlag in den Slot und richten Sie sie vertikal
auf, bis die Riegel des Slots in den Arretier-Öffnungen
der EXB-PCM einrasten. Wenn Sie hierbei die Slot-Riegel
nach links und rechts auseinanderdrücken, lässt sich die
Platine leichter anschließen.
1. Neigen und in den Slot drücken.
2. Aufrichten.
Klemme
6 Kehren Sie das Verfahren zum Entfernen der Blende des
EXB-PCM/SIMM-Fachs um, um sie wieder anzubringen.
Drehen Sie auch die Schraube wieder fest.
7 Kontrollieren Sie nach dem Einbau, ob die EXB-PCM
erkannt wird ( „Kontrolle nach der Installation", S.287).
8 Wenn die EXB-PCM erkannt wurde, können Sie die für
Entnehmen einer EXB-PCM
• Biegen Sie die Klemmen des Slots nach links und rechts
Arretier-
öffnung
EXB-PCM
Vorderseite
sie bestimmten Daten von der beiliegenden Diskette
laden ( BH S.65).
auseinander, kippen Sie die EXB-PCM (nachdem Sie die
Stopper aus den Klemmen entfernt haben) und ziehen
Sie die Platine heraus.
Um eine weiter hinten angeordnete EXB-PCM zu ente-
nehmen zu können, müssen Sie erst die davor befindli-
chen entfernen.
Beim Auseinanderbiegen der Slot-Klemmen kann die
EXB-PCM plötzlich herausspringen und in eine Öff-
nung (im Innern des Instruments) fallen. Gehen Sie
bitte vorsichtig vor.
Klemme
EXB-PCM
Vorderseite
