den Mindestwert sinkt, erscheint beim Einschalten die
Fehlermeldung „Battery voltage for calendar IC is
low". Ersetzen Sie die Batterie dann so schnell wie
möglich.
Bei Fragen zur Installation setzen Sie sich bitte mit
Ihrem Korg-Vertrieb in Verbindung.
'OPTIONS':
EXB-MOSS: Die EXB-MOS-Platine ist installiert.
EXB-DI: Die EXB-DI-Platine ist installiert.
EXB-mLAN: Die EXB-mLAN-Platine ist installiert
CDRW-1: Der CDRW-1 Brenner ist installiert.
'SIMM':
Slot 1...3 (** MB): Der betreffende Slot 1–3 enthält ein SIMM.
Die Speicherkapazität dieses SIMMs wird in Klammern
angezeigt. Ab Werk enthält Slot 1 ein 16MB-SIMM.
EXB-PCM
Slot 1...7 (****): Dieser Steckplatz 1–7 enthält eine optionale
Erweiterung der EXB-PCM-Serie. Der Platinentyp wird in
Klammern angezeigt.
Wenn die Kalenderbatterie nicht ordnungsgemäß installiert
wurde bzw. wenn ihr Spannung nur noch sehr gering ist:
288

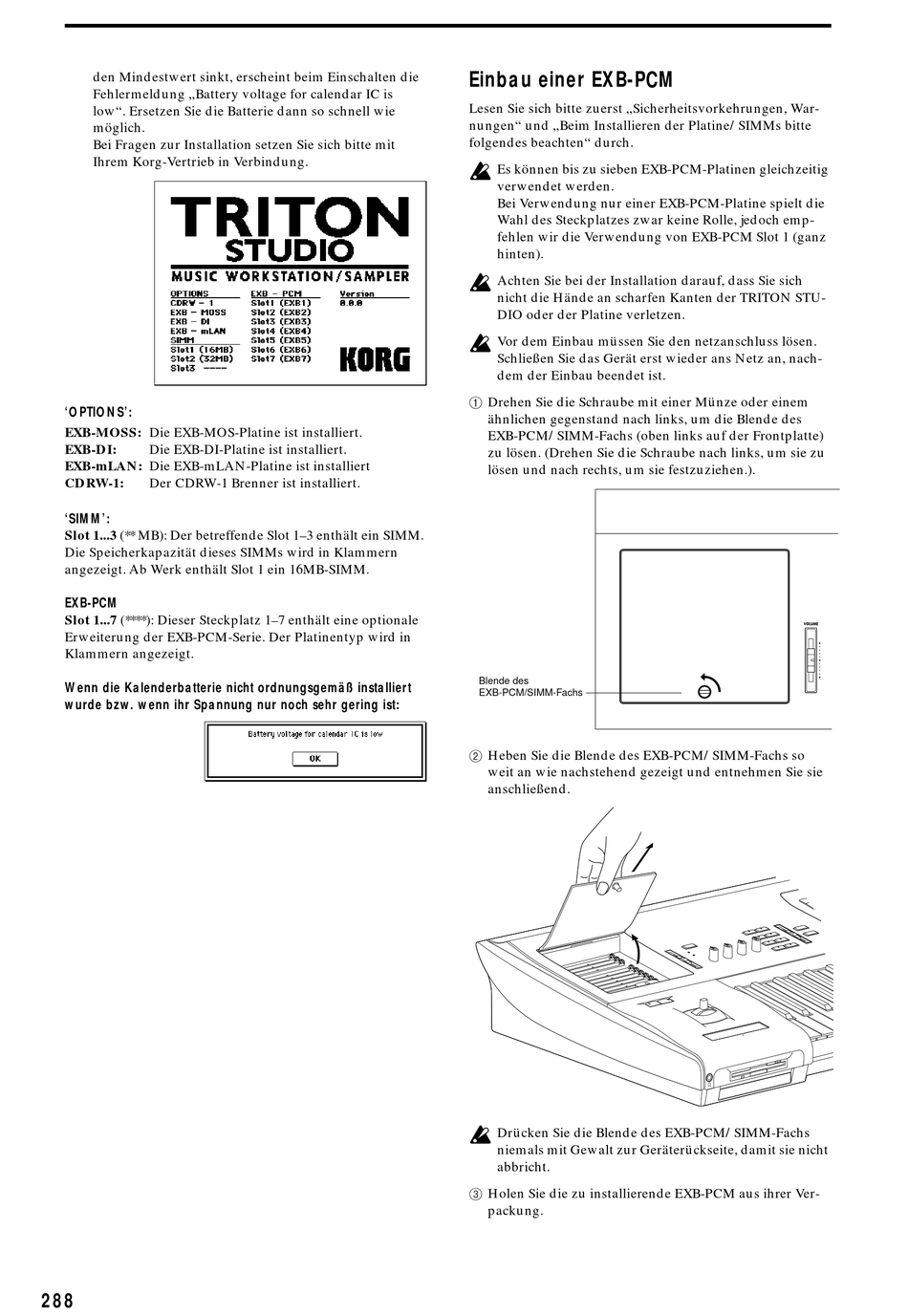

Einbau einer EXB-PCM

Lesen Sie sich bitte zuerst „Sicherheitsvorkehrungen, War-
nungen" und „Beim Installieren der Platine/SIMMs bitte
folgendes beachten" durch.
Es können bis zu sieben EXB-PCM-Platinen gleichzeitig
verwendet werden.
Bei Verwendung nur einer EXB-PCM-Platine spielt die
Wahl des Steckplatzes zwar keine Rolle, jedoch emp-
fehlen wir die Verwendung von EXB-PCM Slot 1 (ganz
hinten).
Achten Sie bei der Installation darauf, dass Sie sich
nicht die Hände an scharfen Kanten der TRITON STU-
DIO oder der Platine verletzen.
Vor dem Einbau müssen Sie den netzanschluss lösen.
Schließen Sie das Gerät erst wieder ans Netz an, nach-
dem der Einbau beendet ist.
1 Drehen Sie die Schraube mit einer Münze oder einem
ähnlichen gegenstand nach links, um die Blende des
EXB-PCM/SIMM-Fachs (oben links auf der Frontplatte)
zu lösen. (Drehen Sie die Schraube nach links, um sie zu
lösen und nach rechts, um sie festzuziehen.).
Blende des
EXB-PCM/SIMM-Fachs
2 Heben Sie die Blende des EXB-PCM/SIMM-Fachs so
weit an wie nachstehend gezeigt und entnehmen Sie sie
anschließend.
Drücken Sie die Blende des EXB-PCM/SIMM-Fachs
niemals mit Gewalt zur Geräterückseite, damit sie nicht
abbricht.
3 Holen Sie die zu installierende EXB-PCM aus ihrer Ver-
packung.
