Grundfos Control MPC Montage- Und Betriebsanleitung Seite 1271

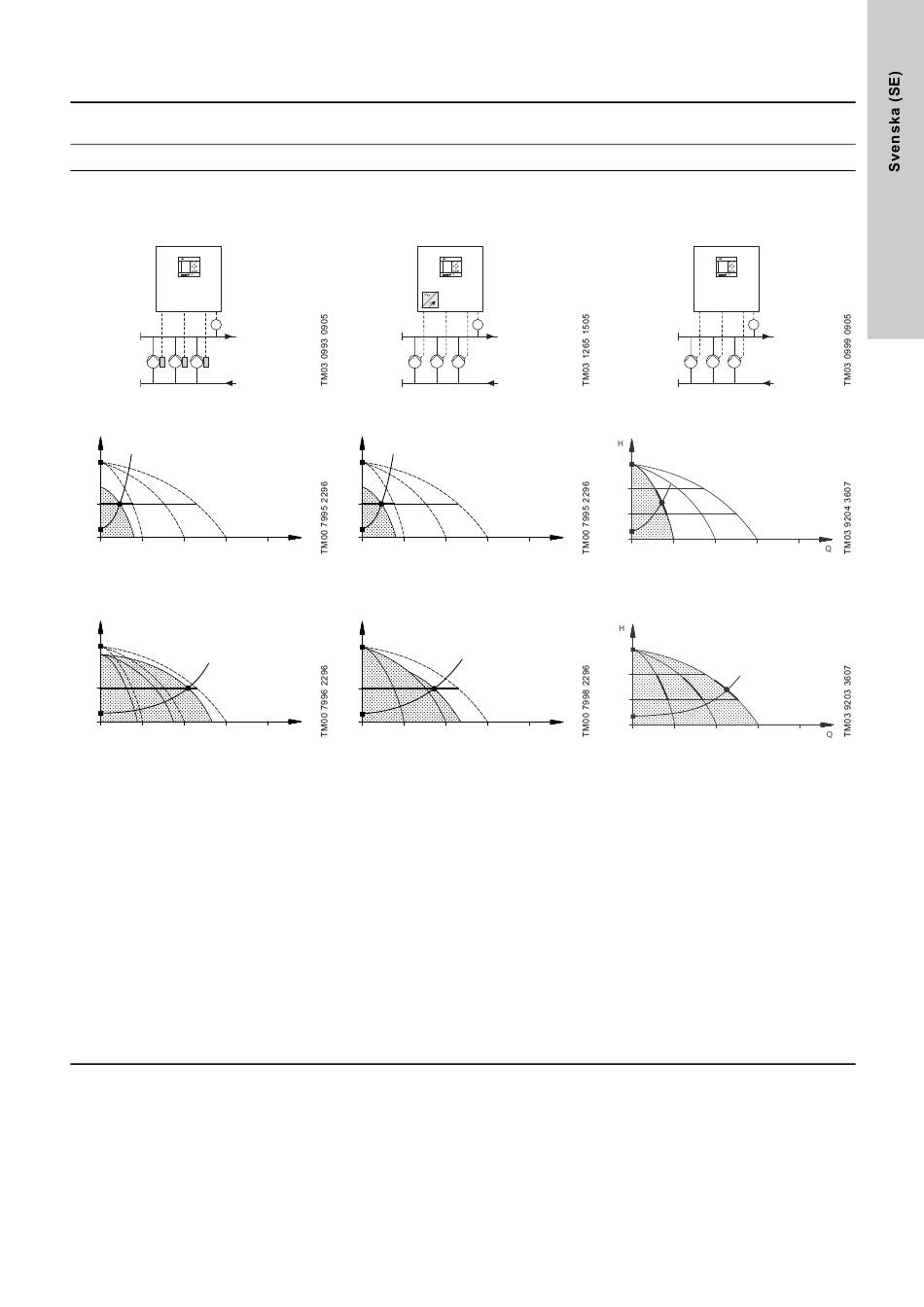

5. Översikt över styrenhetsvarianter
Exemplen nedan är baserade på tryckstegringssystem.
System med varvtalsreglerade
pumpar
Control MPC-E/-EC
E: Control MPC med tre E-pumpar.
EC: Control MPC med tre pumpar, var
och en ansluten till en Grundfos CUE
frekvensomformare.
PT
En E-pump i drift.
H
H
bör
Tre E-pumpar i drift.
H
H
bör
• Control MPC-E/EC bibehåller konstant
tryck genom kontinuerlig varvtalsjuste-
ring av pumparna.
• Systemkapaciteten anpassas till förbruk-
ningen genom att erforderligt antal pum-
par startas eller stoppas samt genom
parallell styrning av de pumpar som är i
drift.
• Pumpväxling sker automatiskt utifrån last,
tid och eventuella fel.
• Alla pumpar som är i drift arbetar med
samma varvtal.
• Antalet pumpar i drift är också beroende
av pumparnas energiförbrukning. Om
bara en pump behövs arbetar två pumpar
med lägre varvtal om detta ger lägre
energiförbrukning. Detta förutsätter att
pumpens differenstryck mäts och att pum-
pens kurvdata är tillgängliga för styrenhe-
ten.
System med pumpar anslutna till en
CUE frekvensomformare
Control MPC-F
Control MPC med tre pumpar, anslutna
till en Grundfos CUE frekvensomfor-
mare. Pumparna körs alternerande med
varvtalsreglering.
En pump, ansluten till en Grundfos CUE
frekvensomformare, i drift.
H
H
bör
Q
En pump, ansluten till en Grundfos CUE
frekvensomformare, i drift och två till/
från-reglerade pumpar i drift.
H
H
bör
Q
• Control MPC-F bibehåller konstant tryck
genom kontinuerlig varvtalsjustering av
den pump som är ansluten till frekvens-
omformaren Grundfos CUE. Pumparna
körs alternerande med varvtalsreglering.
• En pump som är ansluten till en Grundfos
CUE frekvensomformare startar alltid
först. Om pumpen inte kan bibehålla
trycket startas en eller två till/från-regle-
rade pumpar.
• Pumpväxling sker automatiskt utifrån last,
tid och eventuella fel.
System med till/från-reglerade
Control MPC med tre till/från-reglerade
pumpar.
PT
En till/från-reglerad pump i drift.
H
stopp
H
bör
Q
Tre till/från-reglerade pumpar i drift.
H
stopp
H
bör
Q
• Control MPC-S bibehåller i det närmaste
konstant tryck genom att kontinuerligt
starta/stoppa erforderligt antal pumpar.
• Pumparnas driftsområde ligger mellan
H och H
bör
• Pumpväxling sker automatiskt utifrån last,
tid och eventuella fel.
pumpar
Control MPC-S
PT
(stopptryck).
stopp
1271
