2 Installation und Inbetriebnahme
2.3.4 Ausrichten und Befestigen des Roboters
2.3.4 Ausrichten und Befestigen des Roboters
Allgemeines
In diesem Abschnitt wird erläutert, wie der Roboter horizontal am Aufstellungsort
ausgerichtet und befestigt werden muss.
Bohrplan, Sockel

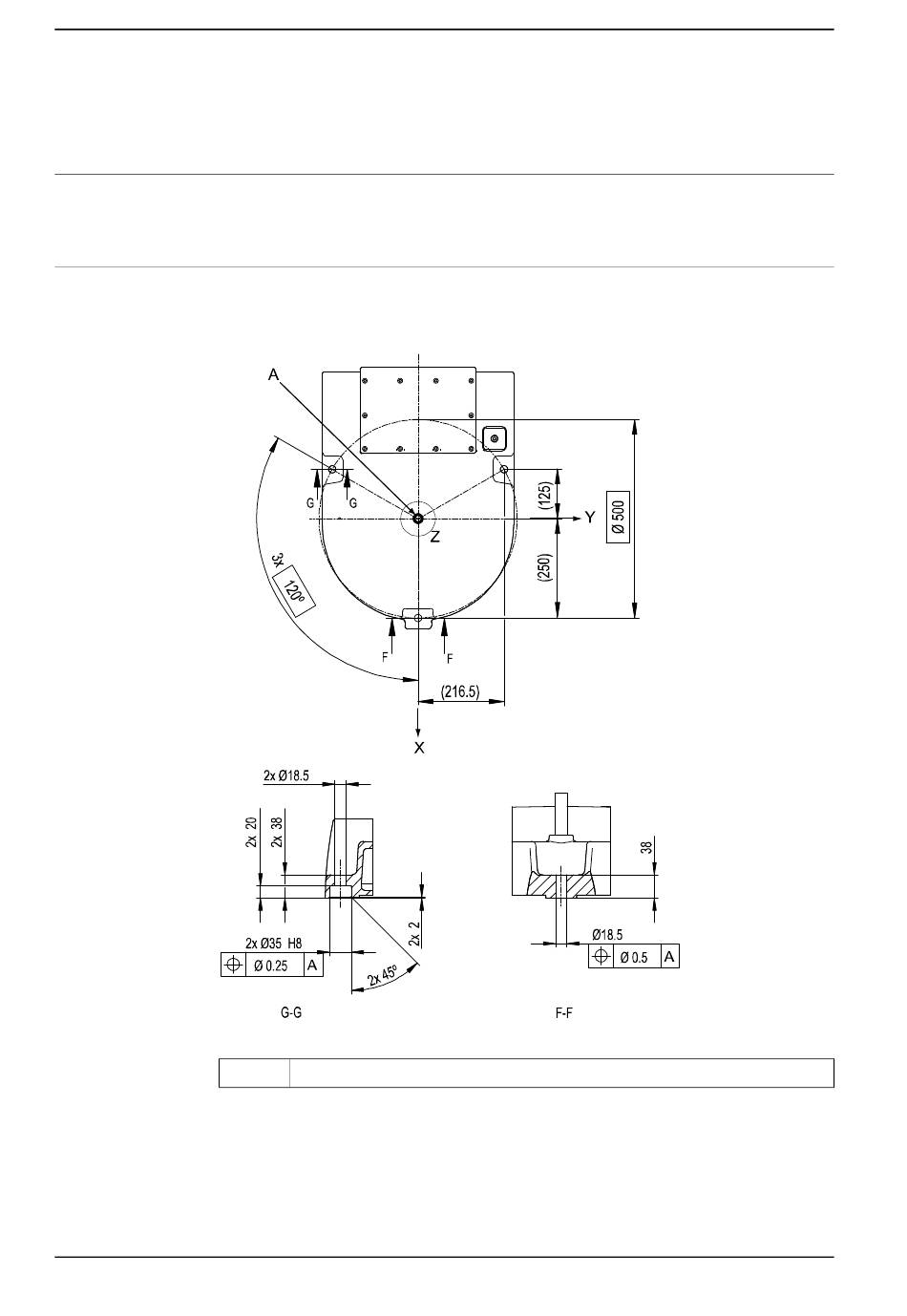

Nachfolgende Abbildung zeigt den Bohrplan und die Abmessungen des
Robotersockels.
xx0400001300
A
Fortsetzung auf nächster Seite
70
Mittelpunkt der Achse 1
© Copyright 2006-2018 ABB. Alle Rechte vorbehalten.
Produkthandbuch - IRB 1600/1660
3HAC026660-003 Revision: W
