4 Reparatur
4.6.3 Austauschen des Motors, Achse 3, IRB 1600
4.6.3 Austauschen des Motors, Achse 3, IRB 1600
Sitz des Motors

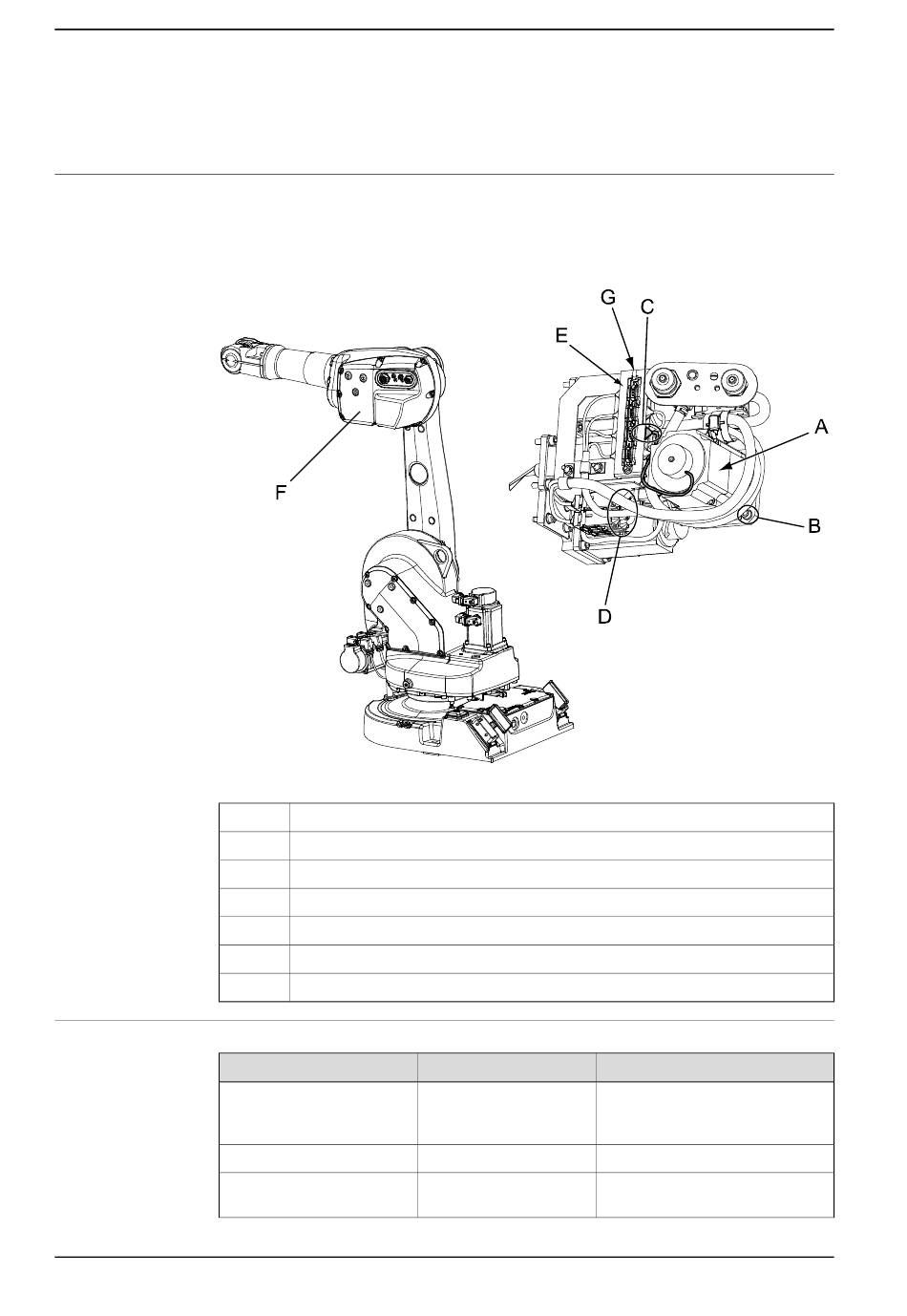

Der Motor, Achse 3 befindet sich im Oberarmgehäuse (siehe Abbildung unten).
Eine detaillierte Abbildung des Motors und seiner Position finden Sie in der
Ersatzteilansicht Ersatzteile – Oberarm, Explosionszeichnung.
xx0400001258
A
B
C
D
E
F
G
Erforderliche Ausrüstung
Geräte
AC-Drehstrommotor mit Rit-
zel
O-Ring
Dichtung, Oberarmabde-
ckung
Fortsetzung auf nächster Seite
278
Motor Achse 3
Befestigungsschrauben und Unterlegscheiben des Motors (4 Stück)
Signalanschluss R3.FB3
Stromanschluss R3.MP3
Anschlusshalter
Oberarmgehäuseabdeckung
Kabelbinder
Art.-Nr.
Ersatzteilnummern siehe:
•
21522012-426
3HAC022049-001
© Copyright 2006-2018 ABB. Alle Rechte vorbehalten.
Hinweis
Ersatzteillisten auf
Seite 405
Bei Beschädigung austauschen.
Bei Beschädigung austauschen.
Produkthandbuch - IRB 1600/1660
3HAC026660-003 Revision: W
