4.6.4 Austauschen des Motors, Achse 3, 1600ID/1660ID

Sitz des Motors

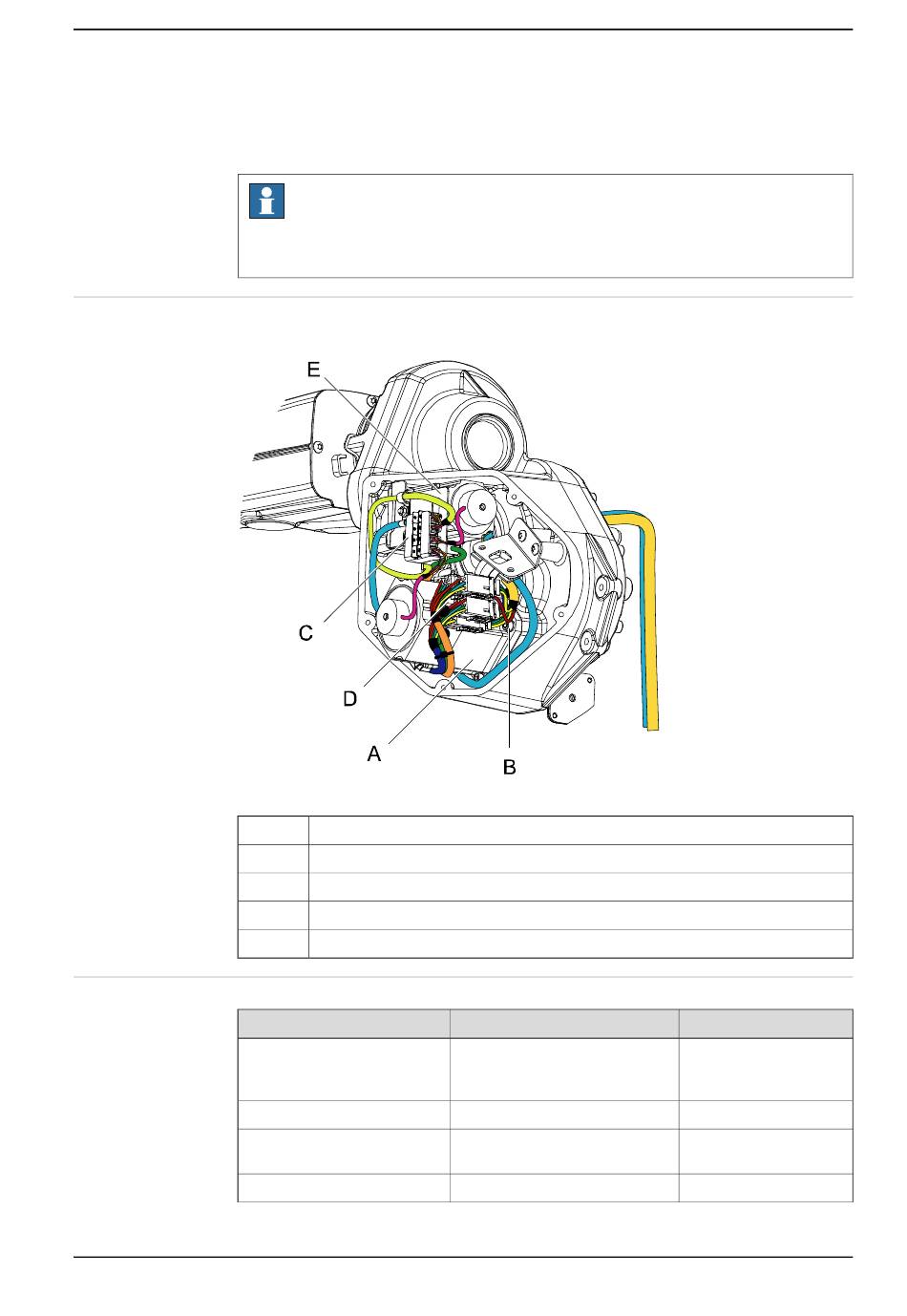

Der Motor, Achse 3 befindet sich im Oberarmgehäuse (siehe Abbildung unten).
xx0700000008
A
B
C
D
E
Erforderliche Ausrüstung
Geräte
AC-Drehstrommotor mit Ritzel
O-Ring
Isopropanol
Fett
Produkthandbuch - IRB 1600/1660
3HAC026660-003 Revision: W
Hinweis
Nach dem Austauschen der Motoren/des Motors in einem Manipulator ist eine
Neukalibrierung erforderlich.
Motor Achse 3
Befestigungsschrauben und Unterlegscheiben des Motors (4 Stück)
Signalanschluss R3.FB3
Stromanschluss R3.MP3
Anschlusshalter
© Copyright 2006-2018 ABB. Alle Rechte vorbehalten.
4.6.4 Austauschen des Motors, Achse 3, 1600ID/1660ID
Art.-Nr.
Ersatzteilnummern siehe:
• Ersatzteillisten auf Sei-
te 405.
3HAB3772-100
4 Reparatur
Hinweis
Zur Reinigung der Pass-
flächen
Fortsetzung auf nächster Seite
