4.6.6 Austauschen des Motors, Achse 4, 1600ID/1660ID
4.6.6 Austauschen des Motors, Achse 4, 1600ID/1660ID

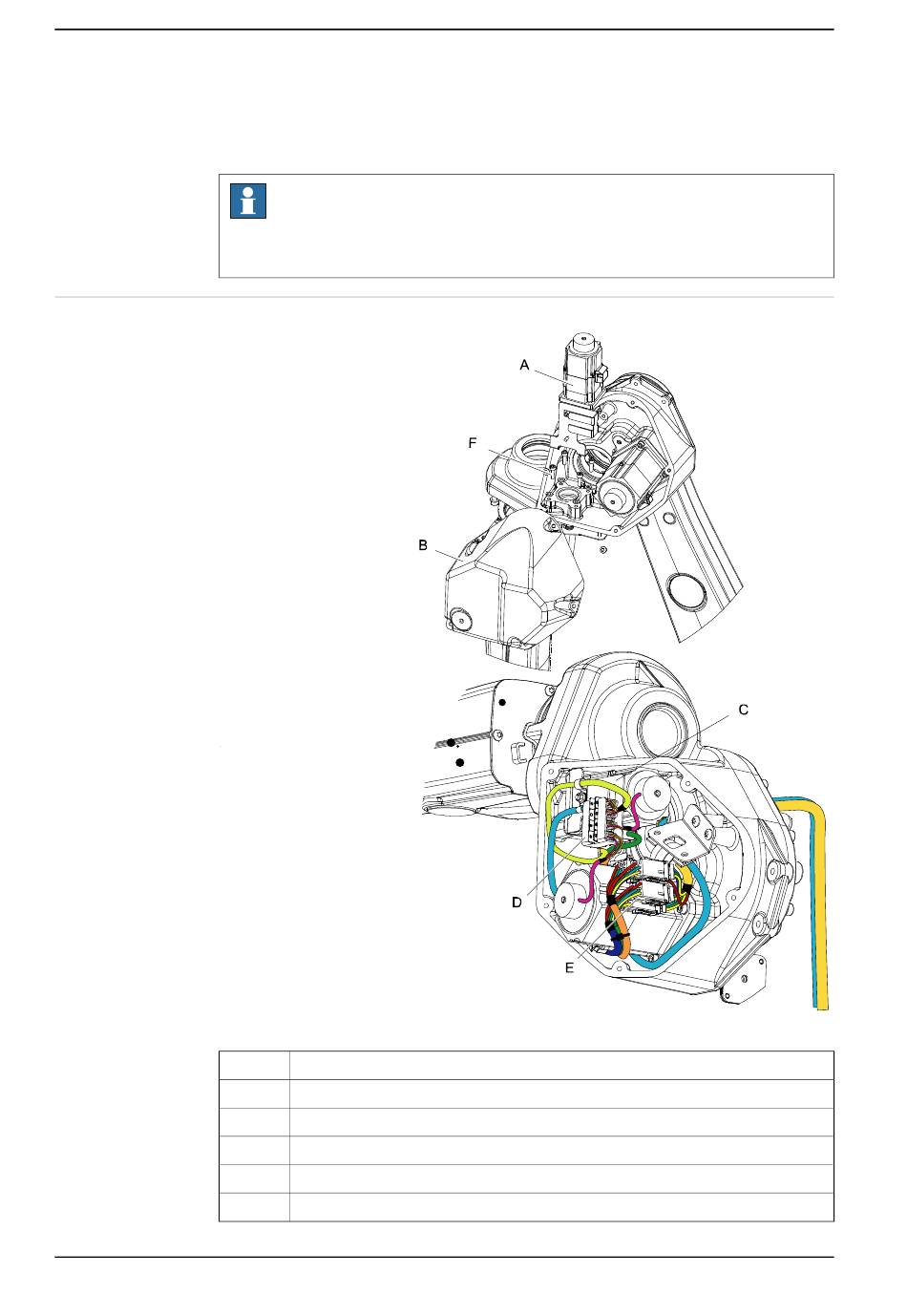

Sitz des Motors
xx0700000017
A
B
C
D
E
F
Fortsetzung auf nächster Seite
294
Hinweis
Nach dem Austauschen der Motoren/des Motors in einem Manipulator ist eine
Neukalibrierung erforderlich.
Motor Achse 4
Abdeckung, Oberarmgehäuse
Anschlussplatte
Signalanschluss R3.FB4
Stromanschluss R3.MP4
Befestigungsschraube und Unterlegscheibe, Motor (4 Stück)
