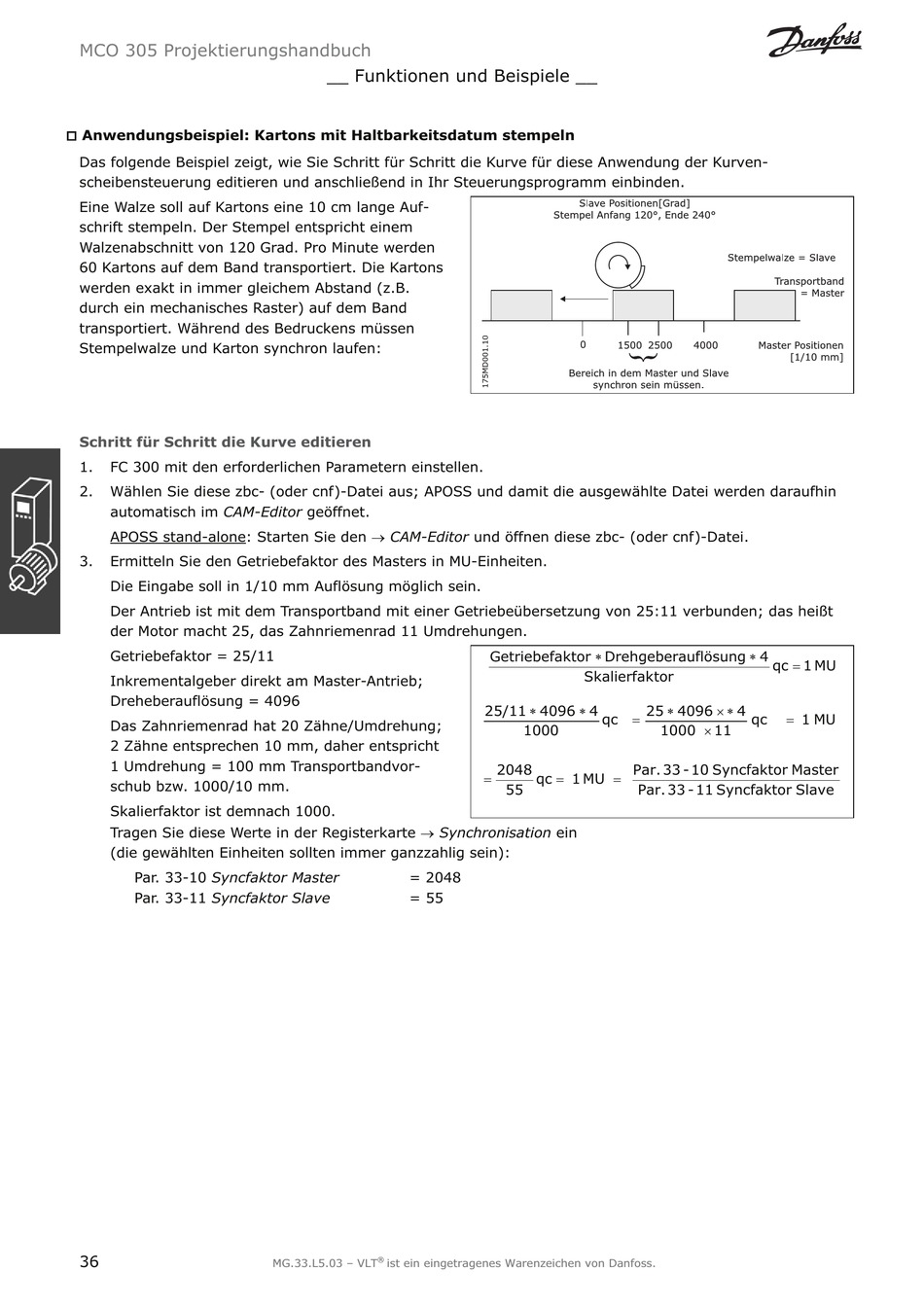

Danfoss VLT MCO 305 Projektierungshandbuch Seite 36

MCO 305 Projektierungshandbuch
†
Anwendungsbeispiel: Kartons mit Haltbarkeitsdatum stempeln
Das folgende Beispiel zeigt, wie Sie Schritt für Schritt die Kurve für diese Anwendung der Kurven-
scheibensteuerung editieren und anschließend in Ihr Steuerungsprogramm einbinden.
Eine Walze soll auf Kartons eine 10 cm lange Auf-
schrift stempeln. Der Stempel entspricht einem
Walzenabschnitt von 120 Grad. Pro Minute werden
60 Kartons auf dem Band transportiert. Die Kartons
werden exakt in immer gleichem Abstand (z.B.
durch ein mechanisches Raster) auf dem Band
transportiert. Während des Bedruckens müssen
Stempelwalze und Karton synchron laufen:
Schritt für Schritt die Kurve editieren
1. FC 300 mit den erforderlichen Parametern einstellen.
2. Wählen Sie diese zbc- (oder cnf)-Datei aus; APOSS und damit die ausgewählte Datei werden daraufhin
automatisch im CAM-Editor geöffnet.
APOSS stand-alone: Starten Sie den o CAM-Editor und öffnen diese zbc- (oder cnf)-Datei.
3. Ermitteln Sie den Getriebefaktor des Masters in MU-Einheiten.
Die Eingabe soll in 1/10 mm Auflösung möglich sein.
Der Antrieb ist mit dem Transportband mit einer Getriebeübersetzung von 25:11 verbunden; das heißt
der Motor macht 25, das Zahnriemenrad 11 Umdrehungen.
Getriebefaktor = 25/11
Inkrementalgeber direkt am Master-Antrieb;
Dreheberauflösung = 4096
Das Zahnriemenrad hat 20 Zähne/Umdrehung;
2 Zähne entsprechen 10 mm, daher entspricht
1 Umdrehung = 100 mm Transportbandvor-
schub bzw. 1000/10 mm.
Skalierfaktor ist demnach 1000.
Tragen Sie diese Werte in der Registerkarte o Synchronisation ein
(die gewählten Einheiten sollten immer ganzzahlig sein):
Par. 33-10 Syncfaktor Master
Par. 33-11 Syncfaktor Slave
36
__ Funktionen und Beispiele __
= 2048
= 55
®
MG.33.L5.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss.
Getriebefa ktor Drehgebera
Skalierfak tor
25/11 4096 4 25
qc
1000
2048 Par.
qc 1 MU
55 Par.
uflösung 4
qc 1 MU
u
4096 4
qc 1 MU
u
1000 11
33 - 10 Syncfaktor Master
33 - 11 Syncfaktor Slave
