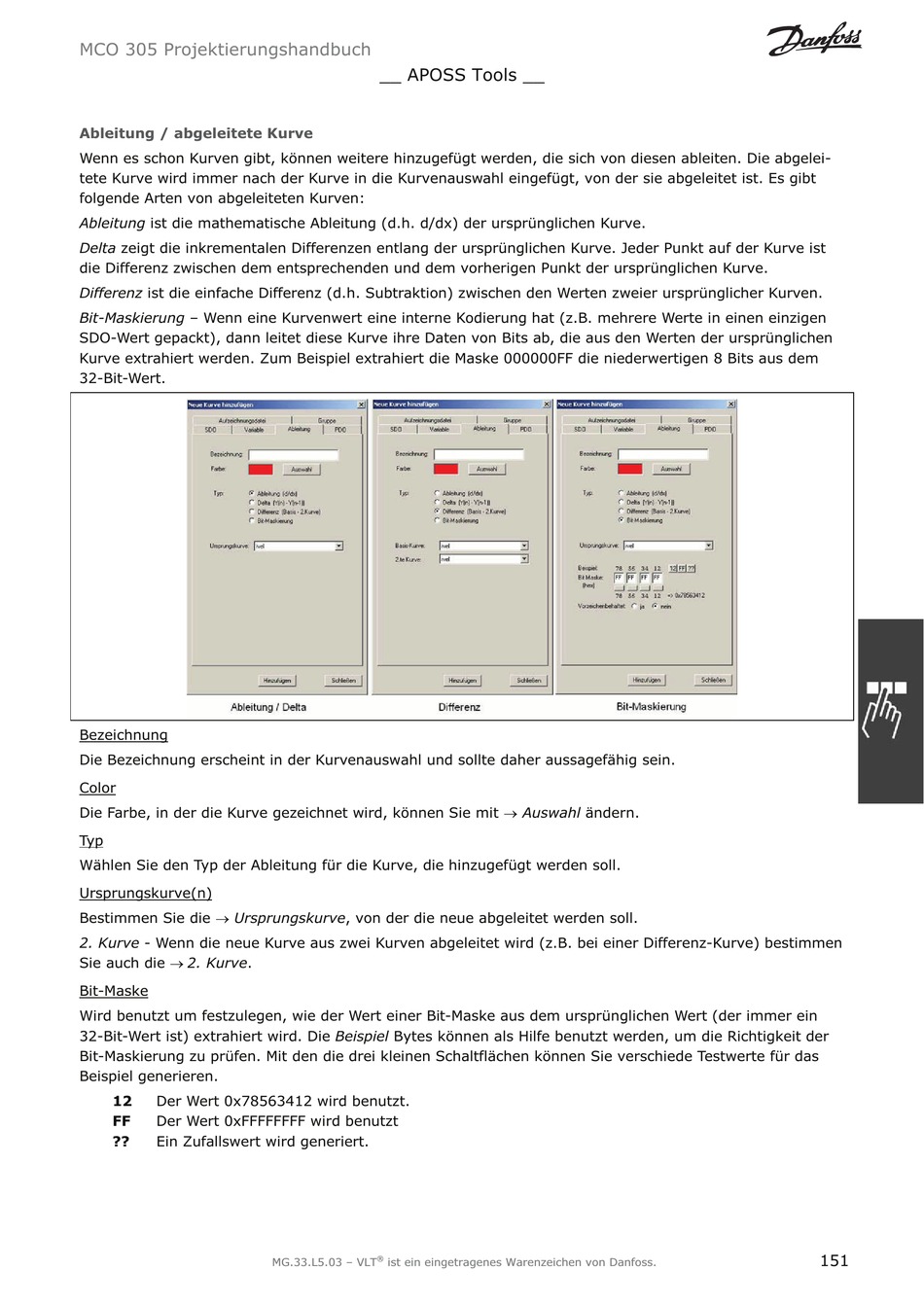

Danfoss VLT MCO 305 Projektierungshandbuch Seite 151

MCO 305 Projektierungshandbuch
Ableitung / abgeleitete Kurve
Wenn es schon Kurven gibt, können weitere hinzugefügt werden, die sich von diesen ableiten. Die abgelei-
tete Kurve wird immer nach der Kurve in die Kurvenauswahl eingefügt, von der sie abgeleitet ist. Es gibt
folgende Arten von abgeleiteten Kurven:
Ableitung ist die mathematische Ableitung (d.h. d/dx) der ursprünglichen Kurve.
Delta zeigt die inkrementalen Differenzen entlang der ursprünglichen Kurve. Jeder Punkt auf der Kurve ist
die Differenz zwischen dem entsprechenden und dem vorherigen Punkt der ursprünglichen Kurve.
Differenz ist die einfache Differenz (d.h. Subtraktion) zwischen den Werten zweier ursprünglicher Kurven.
Bit-Maskierung – Wenn eine Kurvenwert eine interne Kodierung hat (z.B. mehrere Werte in einen einzigen
SDO-Wert gepackt), dann leitet diese Kurve ihre Daten von Bits ab, die aus den Werten der ursprünglichen
Kurve extrahiert werden. Zum Beispiel extrahiert die Maske 000000FF die niederwertigen 8 Bits aus dem
32-Bit-Wert.
Bezeichnung
Die Bezeichnung erscheint in der Kurvenauswahl und sollte daher aussagefähig sein.
Color
Die Farbe, in der die Kurve gezeichnet wird, können Sie mit o Auswahl ändern.
Typ
Wählen Sie den Typ der Ableitung für die Kurve, die hinzugefügt werden soll.
Ursprungskurve(n)
Bestimmen Sie die o Ursprungskurve , von der die neue abgeleitet werden soll.
2. Kurve - Wenn die neue Kurve aus zwei Kurven abgeleitet wird (z.B. bei einer Differenz-Kurve) bestimmen
Sie auch die o 2. Kurve .
Bit-Maske
Wird benutzt um festzulegen, wie der Wert einer Bit-Maske aus dem ursprünglichen Wert (der immer ein
32-Bit-Wert ist) extrahiert wird. Die Beispiel Bytes können als Hilfe benutzt werden, um die Richtigkeit der
Bit-Maskierung zu prüfen. Mit den die drei kleinen Schaltflächen können Sie verschiede Testwerte für das
Beispiel generieren.
12 Der Wert 0x78563412 wird benutzt.
FF Der Wert 0xFFFFFFFF wird benutzt
?? Ein Zufallswert wird generiert.
