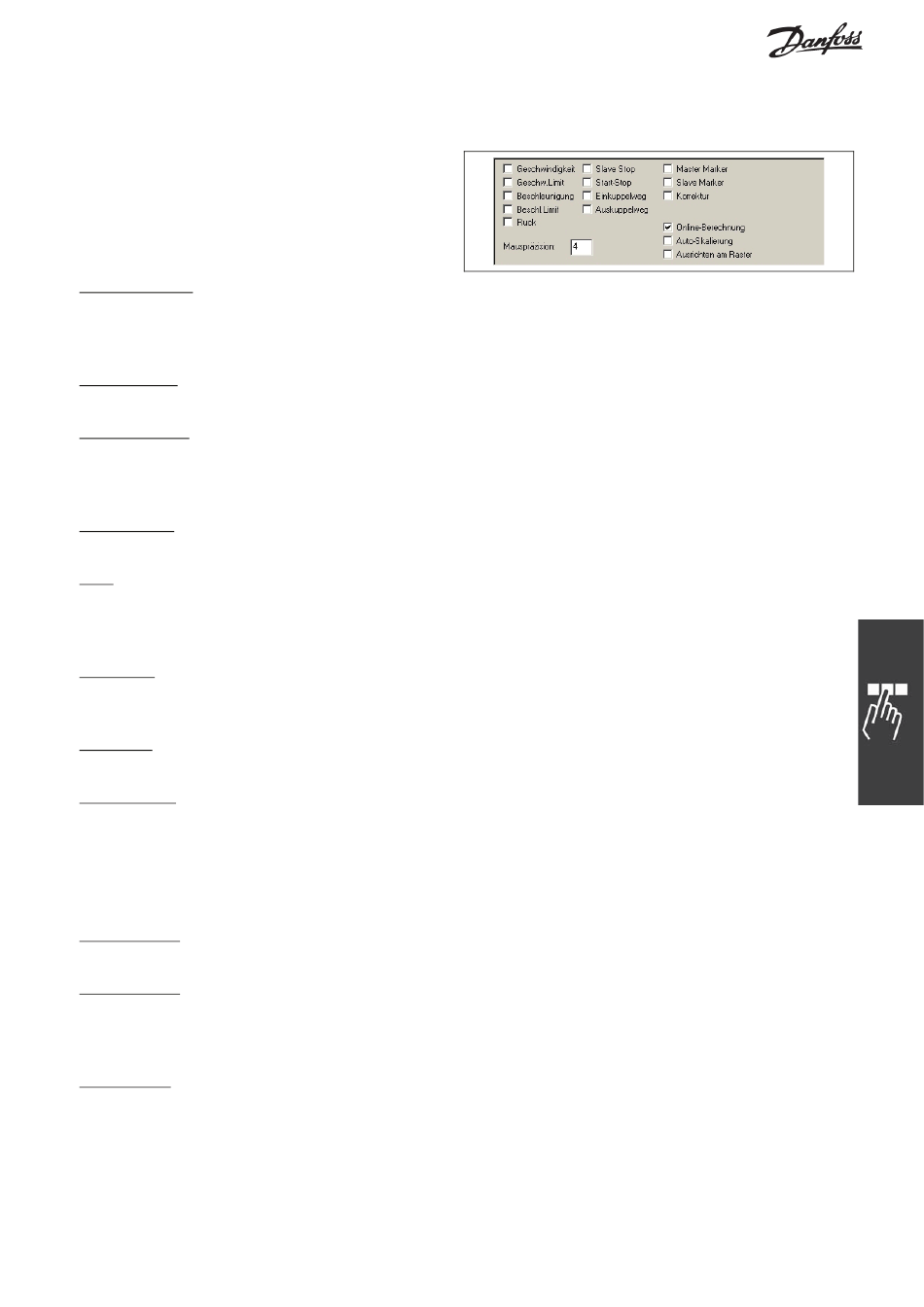

Einstellungen Kurvenprofil
Dieser Bereich des CAM-Editors enthält Checkboxen
zum Ein- und Ausschalten der Darstellung der
verschiedenen Eigenschaften des Kurvenprofils.
Geschwindigkeit
Zeigt die Geschwindigkeitskurve entsprechend dem Kurvenprofil als blaue Linie. Die dazu gehörende Skala
ist auf der rechten Seite des Diagramms (so lange dies die einzige Skala ist, die auf der rechten Seite des
Diagramms dargestellt wird).
Geschw.-Limit
Zeigt die Geschwindigkeits-Limits als zwei horizontale blaue Linien.
Beschleunigung
Zeigt die Beschleunigungskurve entsprechend dem Kurvenprofil (magentarote Linie). Die dazu gehörende
Skala ist auf der rechten Seite des Diagramms (so lange dies die einzige Skala ist, die auf der rechten Seite
des Diagramms dargestellt wird).
Beschl.- Limit
Zeigt das Bechleunigungs-Limit als zwei horizontale dunkle magentarote Linien.
Ruck
Zeigt den Ruck entsprechend dem Kurvenprofil als hellblaue Linie. „Ruck" ist der Impuls des Antriebs bei
Änderungen der Beschleunigung. Die dazu gehörende Skala ist auf der rechten Seite des Diagramms (so
lange dies die einzige Skala ist, die auf der rechten Seite des Diagramms dargestellt wird).
Slave Stop
Zeigt die Slave-Stop-Position, die in der Registerkarte Kurvendaten definiert ist. Sie wird als graue
horizontale Linie dargestellt.
Start-Stop
Zeigt die Positionen der Start-Stop-Punkte als gelbe oder rote Flags im Kurvenprofil.
Einkuppelweg
Zeigt den Einkuppelweg für das aktuell ausgewählte Start-Stop-Punktepaar. Dieser wird als dunkelblaue
Kurve ausgehend von der Slave-Stop-Position zum Kurvenprofil hin zwischen dem Start-Stop-Punktepaar
dargestellt.
Beachten Sie, dass ein Start-Stopp-Punktepaar in der Tabelle der Start-Stop-Punkte ausgewählt sein muss,
bevor etwas dargestellt werden kann.
Auskuppelweg
Zeigt den Auskuppelweg für das aktuell ausgewählte Start-Stop-Punktepaar als dunkelblaue Kurve.
Master Marker
Zeigt die Master-Markerposition (abgeleitet von den Daten aus den Registerkarten Kurvendaten,
Synchronisation und Sync Marker) als vertikale grüne Linie. Falls eine Toleranz angeben ist, wird diese als
hellgrünes Rechteck unter der Master-Markerposition dargestellt.
Slave Marker
Zeigt die Slave-Markerposition (abgeleitet von den Daten aus den Registerkarten Kurvendaten,
Synchronisation und Sync Marker) als horizontale grüne Linie. Falls eine Toleranz angeben ist, wird diese als
hellgrünes Rechteck unter der Slave-Markerposition dargestellt.
