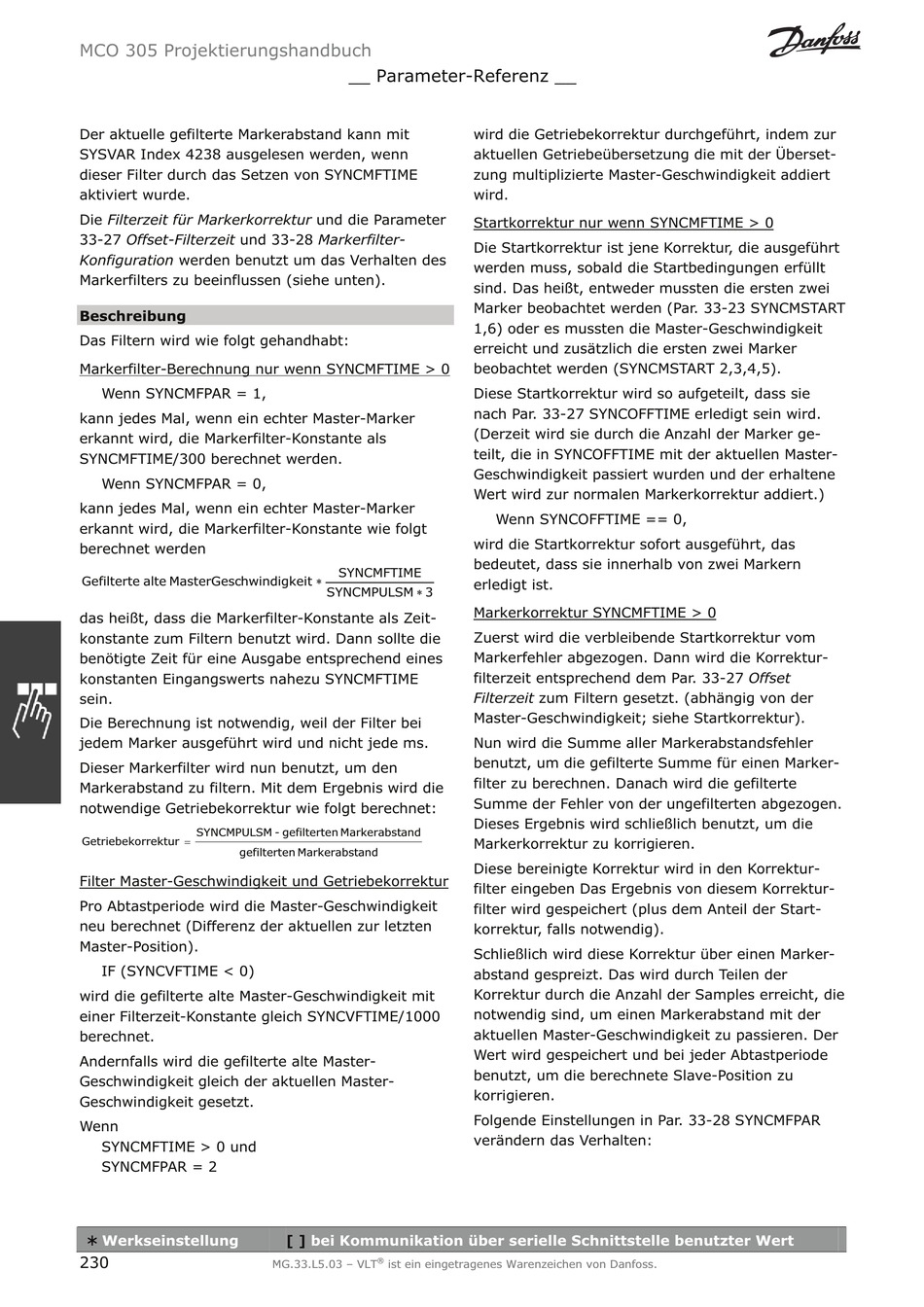

Der aktuelle gefilterte Markerabstand kann mit
SYSVAR Index 4238 ausgelesen werden, wenn
dieser Filter durch das Setzen von SYNCMFTIME
aktiviert wurde.
Die Filterzeit für Markerkorrektur und die Parameter
33-27 Offset-Filterzeit und 33-28 Markerfilter-
Konfiguration werden benutzt um das Verhalten des
Markerfilters zu beeinflussen (siehe unten).
Beschreibung
Das Filtern wird wie folgt gehandhabt:
Markerfilter-Berechnung nur wenn SYNCMFTIME > 0
Wenn SYNCMFPAR = 1,
kann jedes Mal, wenn ein echter Master-Marker
erkannt wird, die Markerfilter-Konstante als
SYNCMFTIME/300 berechnet werden.
Wenn SYNCMFPAR = 0,
kann jedes Mal, wenn ein echter Master-Marker
erkannt wird, die Markerfilter-Konstante wie folgt
berechnet werden
Gefilterte alte MasterGesc hwindigkei
das heißt, dass die Markerfilter-Konstante als Zeit-
konstante zum Filtern benutzt wird. Dann sollte die
benötigte Zeit für eine Ausgabe entsprechend eines
konstanten Eingangswerts nahezu SYNCMFTIME
sein.
Die Berechnung ist notwendig, weil der Filter bei
jedem Marker ausgeführt wird und nicht jede ms.
Dieser Markerfilter wird nun benutzt, um den
Markerabstand zu filtern. Mit dem Ergebnis wird die
notwendige Getriebekorrektur wie folgt berechnet:
SYNCMPULSM
Getriebeko rrektur
gefilterte
Filter Master-Geschwindigkeit und Getriebekorrektur
Pro Abtastperiode wird die Master-Geschwindigkeit
neu berechnet (Differenz der aktuellen zur letzten
Master-Position).
IF (SYNCVFTIME < 0)
wird die gefilterte alte Master-Geschwindigkeit mit
einer Filterzeit-Konstante gleich SYNCVFTIME/1000
berechnet.
Andernfalls wird die gefilterte alte Master-
Geschwindigkeit gleich der aktuellen Master-
Geschwindigkeit gesetzt.
Wenn
SYNCMFTIME > 0 und
SYNCMFPAR = 2
¾
Werkseinstellung
230
__ Parameter-Referenz __
SYNCMFTIME
t
SYNCMPULSM 3
- gefilterte n Markerabst and
n Markerabst and
[ ] bei Kommunikation über serielle Schnittstelle benutzter Wert
®
