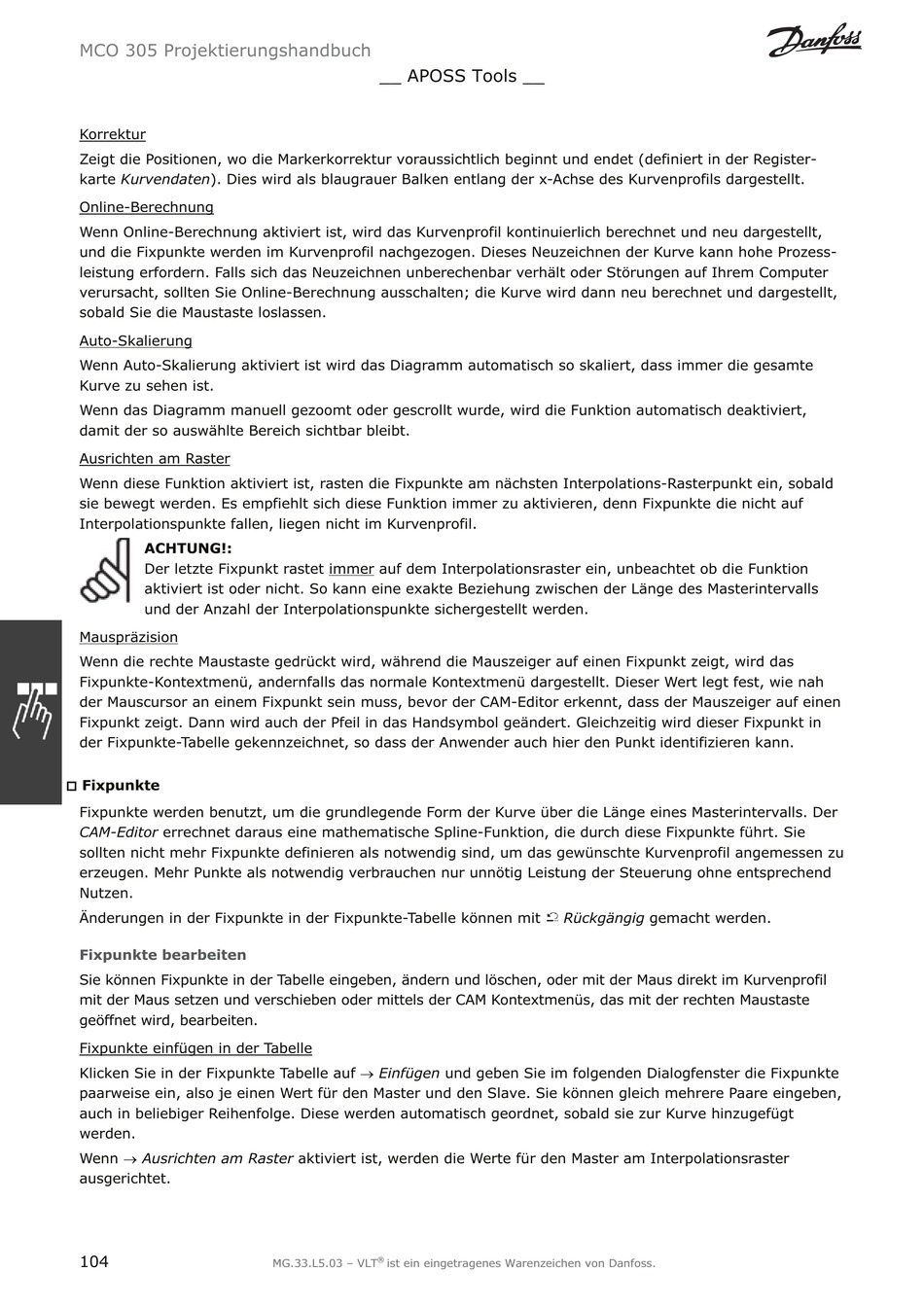

Danfoss VLT MCO 305 Projektierungshandbuch Seite 104

MCO 305 Projektierungshandbuch
Korrektur
Zeigt die Positionen, wo die Markerkorrektur voraussichtlich beginnt und endet (definiert in der Register-
karte Kurvendaten ). Dies wird als blaugrauer Balken entlang der x-Achse des Kurvenprofils dargestellt.
Online-Berechnung
Wenn Online-Berechnung aktiviert ist, wird das Kurvenprofil kontinuierlich berechnet und neu dargestellt,
und die Fixpunkte werden im Kurvenprofil nachgezogen. Dieses Neuzeichnen der Kurve kann hohe Prozess-
leistung erfordern. Falls sich das Neuzeichnen unberechenbar verhält oder Störungen auf Ihrem Computer
verursacht, sollten Sie Online-Berechnung ausschalten; die Kurve wird dann neu berechnet und dargestellt,
sobald Sie die Maustaste loslassen.
Auto-Skalierung
Wenn Auto-Skalierung aktiviert ist wird das Diagramm automatisch so skaliert, dass immer die gesamte
Kurve zu sehen ist.
Wenn das Diagramm manuell gezoomt oder gescrollt wurde, wird die Funktion automatisch deaktiviert,
damit der so auswählte Bereich sichtbar bleibt.
Ausrichten am Raster
Wenn diese Funktion aktiviert ist, rasten die Fixpunkte am nächsten Interpolations-Rasterpunkt ein, sobald
sie bewegt werden. Es empfiehlt sich diese Funktion immer zu aktivieren, denn Fixpunkte die nicht auf
Interpolationspunkte fallen, liegen nicht im Kurvenprofil.
ACHTUNG!:
Der letzte Fixpunkt rastet immer auf dem Interpolationsraster ein, unbeachtet ob die Funktion
aktiviert ist oder nicht. So kann eine exakte Beziehung zwischen der Länge des Masterintervalls
und der Anzahl der Interpolationspunkte sichergestellt werden.
Mauspräzision
Wenn die rechte Maustaste gedrückt wird, während die Mauszeiger auf einen Fixpunkt zeigt, wird das
Fixpunkte-Kontextmenü, andernfalls das normale Kontextmenü dargestellt. Dieser Wert legt fest, wie nah
der Mauscursor an einem Fixpunkt sein muss, bevor der CAM-Editor erkennt, dass der Mauszeiger auf einen
Fixpunkt zeigt. Dann wird auch der Pfeil in das Handsymbol geändert. Gleichzeitig wird dieser Fixpunkt in
der Fixpunkte-Tabelle gekennzeichnet, so dass der Anwender auch hier den Punkt identifizieren kann.
†
Fixpunkte
Fixpunkte werden benutzt, um die grundlegende Form der Kurve über die Länge eines Masterintervalls. Der
CAM-Editor errechnet daraus eine mathematische Spline-Funktion, die durch diese Fixpunkte führt. Sie
sollten nicht mehr Fixpunkte definieren als notwendig sind, um das gewünschte Kurvenprofil angemessen zu
erzeugen. Mehr Punkte als notwendig verbrauchen nur unnötig Leistung der Steuerung ohne entsprechend
Nutzen.
Änderungen in der Fixpunkte in der Fixpunkte-Tabelle können mit
Fixpunkte bearbeiten
Sie können Fixpunkte in der Tabelle eingeben, ändern und löschen, oder mit der Maus direkt im Kurvenprofil
mit der Maus setzen und verschieben oder mittels der CAM Kontextmenüs, das mit der rechten Maustaste
geöffnet wird, bearbeiten.
Fixpunkte einfügen in der Tabelle
Klicken Sie in der Fixpunkte Tabelle auf o Einfügen und geben Sie im folgenden Dialogfenster die Fixpunkte
paarweise ein, also je einen Wert für den Master und den Slave. Sie können gleich mehrere Paare eingeben,
auch in beliebiger Reihenfolge. Diese werden automatisch geordnet, sobald sie zur Kurve hinzugefügt
werden.
Wenn o Ausrichten am Raster aktiviert ist, werden die Werte für den Master am Interpolationsraster
ausgerichtet.
104
__ APOSS Tools __
®
MG.33.L5.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss.
Rückgängig gemacht werden.
