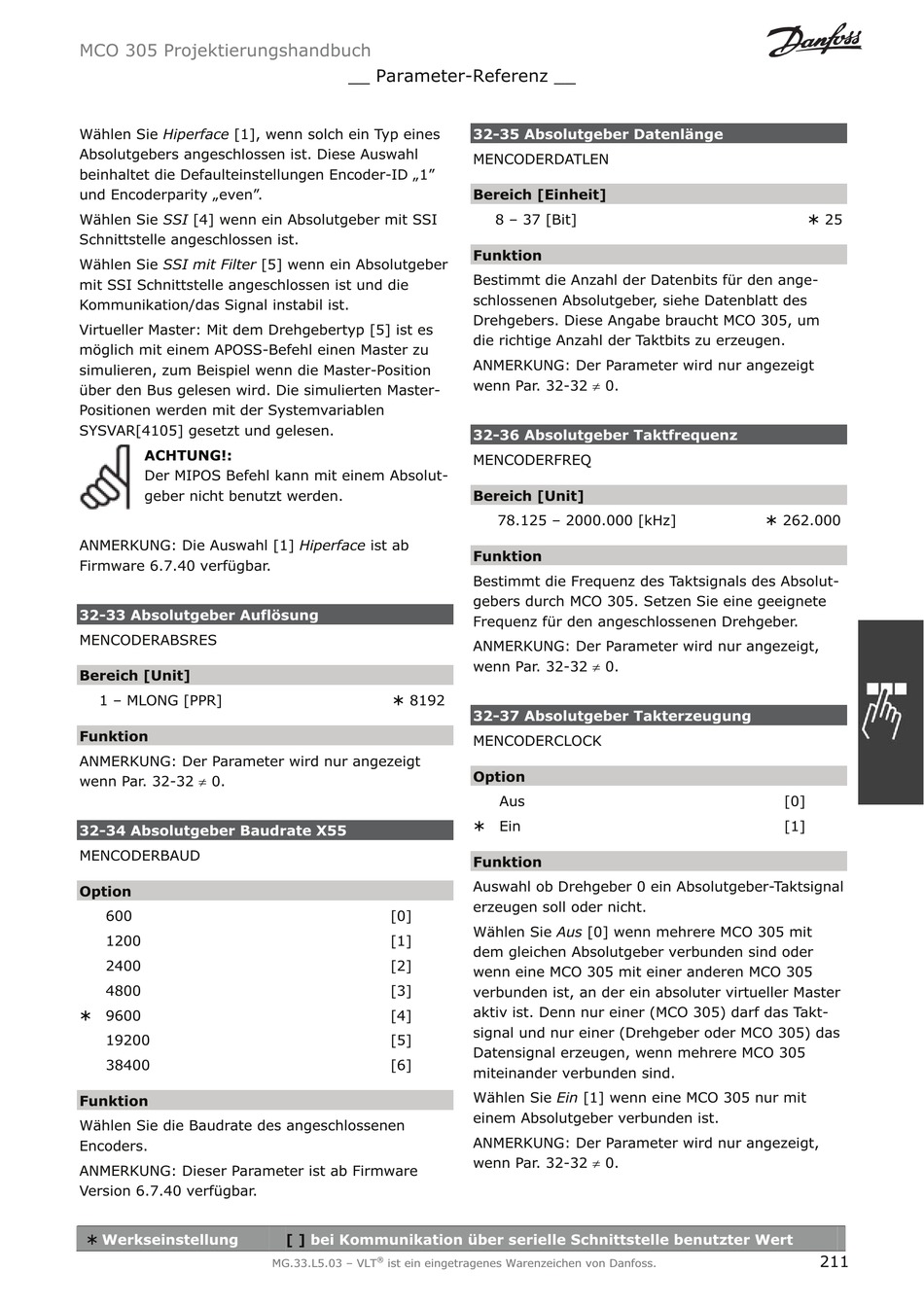

MCO 305 Projektierungshandbuch
Wählen Sie Hiperface [1], wenn solch ein Typ eines
Absolutgebers angeschlossen ist. Diese Auswahl
beinhaltet die Defaulteinstellungen Encoder-ID „1"
und Encoderparity „even".
Wählen Sie SSI [4] wenn ein Absolutgeber mit SSI
Schnittstelle angeschlossen ist.
Wählen Sie SSI mit Filter [5] wenn ein Absolutgeber
mit SSI Schnittstelle angeschlossen ist und die
Kommunikation/das Signal instabil ist.
Virtueller Master: Mit dem Drehgebertyp [5] ist es
möglich mit einem APOSS-Befehl einen Master zu
simulieren, zum Beispiel wenn die Master-Position
über den Bus gelesen wird. Die simulierten Master-
Positionen werden mit der Systemvariablen
SYSVAR[4105] gesetzt und gelesen.
ACHTUNG!:
Der MIPOS Befehl kann mit einem Absolut-
geber nicht benutzt werden.
ANMERKUNG: Die Auswahl [1] Hiperface ist ab
Firmware 6.7.40 verfügbar.
32-33 Absolutgeber Auflösung
MENCODERABSRES
Bereich [Unit]
1 – MLONG [PPR]
Funktion
ANMERKUNG: Der Parameter wird nur angezeigt
wenn Par. 32-32 z 0.
32-34 Absolutgeber Baudrate X55
MENCODERBAUD
Option
600
1200
2400
4800
¾ 9600
19200
38400
Funktion
Wählen Sie die Baudrate des angeschlossenen
Encoders.
ANMERKUNG: Dieser Parameter ist ab Firmware
Version 6.7.40 verfügbar.
¾
Werkseinstellung
__ Parameter-Referenz __
¾ 8192
[0]
[1]
[2]
[3]
[4]
[5]
[6]
[ ] bei Kommunikation über serielle Schnittstelle benutzter Wert
®
MG.33.L5.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss.
32-35 Absolutgeber Datenlänge
MENCODERDATLEN
Bereich [Einheit]
8 – 37 [Bit]
Funktion
Bestimmt die Anzahl der Datenbits für den ange-
schlossenen Absolutgeber, siehe Datenblatt des
Drehgebers. Diese Angabe braucht MCO 305, um
die richtige Anzahl der Taktbits zu erzeugen.
ANMERKUNG: Der Parameter wird nur angezeigt
wenn Par. 32-32 z 0.
32-36 Absolutgeber Taktfrequenz
MENCODERFREQ
Bereich [Unit]
78.125 – 2000.000 [kHz]
Funktion
Bestimmt die Frequenz des Taktsignals des Absolut-
gebers durch MCO 305. Setzen Sie eine geeignete
Frequenz für den angeschlossenen Drehgeber.
ANMERKUNG: Der Parameter wird nur angezeigt,
wenn Par. 32-32 z 0.
32-37 Absolutgeber Takterzeugung
MENCODERCLOCK
Option
Aus
¾ Ein
Funktion
Auswahl ob Drehgeber 0 ein Absolutgeber-Taktsignal
erzeugen soll oder nicht.
Wählen Sie Aus [0] wenn mehrere MCO 305 mit
dem gleichen Absolutgeber verbunden sind oder
wenn eine MCO 305 mit einer anderen MCO 305
verbunden ist, an der ein absoluter virtueller Master
aktiv ist. Denn nur einer (MCO 305) darf das Takt-
signal und nur einer (Drehgeber oder MCO 305) das
Datensignal erzeugen, wenn mehrere MCO 305
miteinander verbunden sind.
Wählen Sie Ein [1] wenn eine MCO 305 nur mit
einem Absolutgeber verbunden ist.
ANMERKUNG: Der Parameter wird nur angezeigt,
wenn Par. 32-32 z 0.
¾ 25
¾ 262.000
[0]
[1]
