MCO 305 Projektierungshandbuch
__ APOSS Tools __

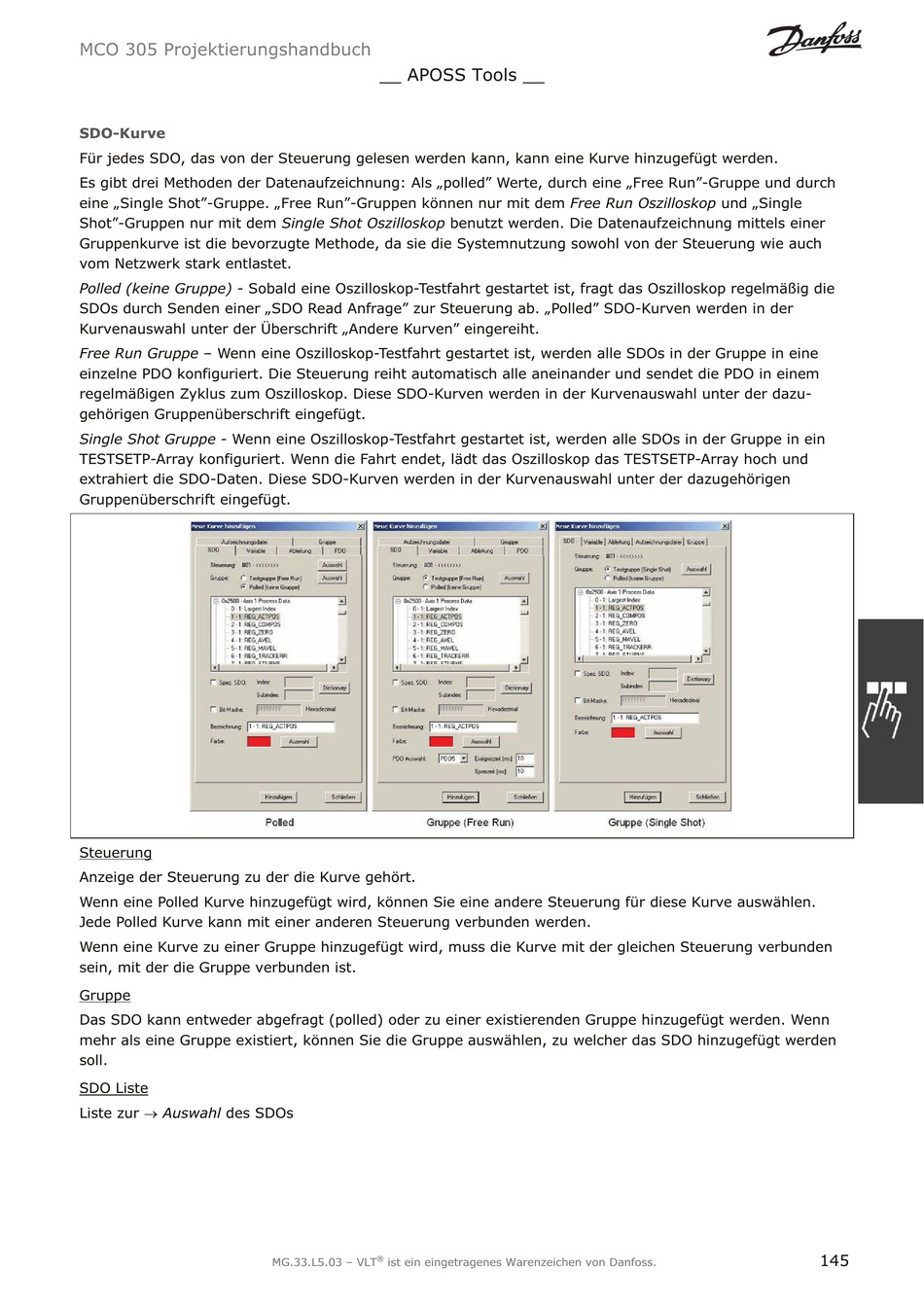

SDO-Kurve
Für jedes SDO, das von der Steuerung gelesen werden kann, kann eine Kurve hinzugefügt werden.
Es gibt drei Methoden der Datenaufzeichnung: Als „polled" Werte, durch eine „Free Run"-Gruppe und durch
eine „Single Shot"-Gruppe. „Free Run"-Gruppen können nur mit dem Free Run Oszilloskop und „Single
Shot"-Gruppen nur mit dem Single Shot Oszilloskop benutzt werden. Die Datenaufzeichnung mittels einer
Gruppenkurve ist die bevorzugte Methode, da sie die Systemnutzung sowohl von der Steuerung wie auch
vom Netzwerk stark entlastet.
Polled (keine Gruppe) - Sobald eine Oszilloskop-Testfahrt gestartet ist, fragt das Oszilloskop regelmäßig die
SDOs durch Senden einer „SDO Read Anfrage" zur Steuerung ab. „Polled" SDO-Kurven werden in der
Kurvenauswahl unter der Überschrift „Andere Kurven" eingereiht.
Free Run Gruppe – Wenn eine Oszilloskop-Testfahrt gestartet ist, werden alle SDOs in der Gruppe in eine
einzelne PDO konfiguriert. Die Steuerung reiht automatisch alle aneinander und sendet die PDO in einem
regelmäßigen Zyklus zum Oszilloskop. Diese SDO-Kurven werden in der Kurvenauswahl unter der dazu-
gehörigen Gruppenüberschrift eingefügt.
Single Shot Gruppe - Wenn eine Oszilloskop-Testfahrt gestartet ist, werden alle SDOs in der Gruppe in ein
TESTSETP-Array konfiguriert. Wenn die Fahrt endet, lädt das Oszilloskop das TESTSETP-Array hoch und
extrahiert die SDO-Daten. Diese SDO-Kurven werden in der Kurvenauswahl unter der dazugehörigen
Gruppenüberschrift eingefügt.
Steuerung
Anzeige der Steuerung zu der die Kurve gehört.
Wenn eine Polled Kurve hinzugefügt wird, können Sie eine andere Steuerung für diese Kurve auswählen.
Jede Polled Kurve kann mit einer anderen Steuerung verbunden werden.
Wenn eine Kurve zu einer Gruppe hinzugefügt wird, muss die Kurve mit der gleichen Steuerung verbunden
sein, mit der die Gruppe verbunden ist.
Gruppe
Das SDO kann entweder abgefragt (polled) oder zu einer existierenden Gruppe hinzugefügt werden. Wenn
mehr als eine Gruppe existiert, können Sie die Gruppe auswählen, zu welcher das SDO hinzugefügt werden
soll.
SDO Liste
Liste zur o Auswahl des SDOs
145
®
