MAKING MODERN LIVING POSSIBLE
Produkthandbuch
®
VLT

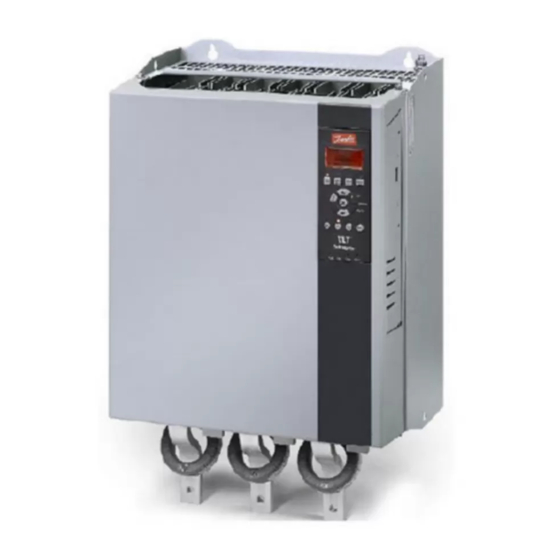

Softstarter MCD 500
www.danfoss.de/vlt

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Danfoss MCD 500

Inhaltszusammenfassung für Danfoss MCD 500

  • Seite 1 MAKING MODERN LIVING POSSIBLE Produkthandbuch ® Softstarter MCD 500 www.danfoss.de/vlt...

  • Seite 3: Inhaltsverzeichnis

    4.4 Stromdaten 4.4.1 Anschluss in Reihe (überbrückt) 4.4.2 Anschluss in Reihe (nicht überbrückt/Dauerbetrieb) 4.4.3 Wurzel-3-Schaltung (überbrückt) 4.4.4 Installation in Wurzel-3-Schaltung (nicht überbrückt/Dauerbetrieb) 4.5 Minimale und maximale Stromeinstellungen 4.6 Bypass-Schütz 4.7 Hauptschütz 4.8 Trennschalter MG17K503 Danfoss A/S © 02/2015 Alle Rechte vorbehalten.
  • Seite 4 5.13 Sanftbremsung 5.14 Zweifach drehzahlumschaltbarer Motor 6 Betrieb 6.1 Steuermöglichkeiten 6.2 Betrieb und LCP 6.2.1 Betriebsmodi 6.3 Abgesetztes LCP 6.3.1 Synchronisieren des LCP und des Softstarters 6.4 Begrüßungsbildschirm 6.5 Tasten für die Hand-Steuerung Danfoss A/S © 02/2015 Alle Rechte vorbehalten. MG17K503...
  • Seite 5 8.4.1 Relais A Verzögerungen 8.4.2 Relais B und C 8.4.3 Flag Min. Strom und Flag Max. Strom 8.4.4 Flag Motortemperatur 8.4.5 Analogausgang A 8.5 Start/Stopp-Timer 8.6 Auto-Reset 8.6.1 Verzögerung beim automatischen Quittieren MG17K503 Danfoss A/S © 02/2015 Alle Rechte vorbehalten.
  • Seite 6 11.1.5 Modelle MCD5-0360C bis MCD5-1600C 11.1.6 Modelle MCD5-0469B bis MCD5-0961B 11.1.7 Pressklemmen/-verbinder-Sätze 11.2 Zubehör 11.2.1 LCP (Bedieneinheit) Fern-Einbausatz 11.2.2 Kommunikationsmodule 11.2.3 PC-Software 11.2.4 Fingerschutz 11.2.5 Überspannungsschutz (Blitzschutz) 12 Stromschienen-Einstellverfahren (MCD5-0360C bis MCD5-1600C) Danfoss A/S © 02/2015 Alle Rechte vorbehalten. MG17K503...
  • Seite 7 Inhaltsverzeichnis Produkthandbuch 13 Anhang 13.1 Symbole, Abkürzungen und Konventionen Index MG17K503 Danfoss A/S © 02/2015 Alle Rechte vorbehalten.

  • Seite 8: Sicherheit

    Schutz mit Sicherungen gemäß den örtlichen Elektroins- tallationsvorschriften herzustellen. VORSICHT Schließen Sie keine Kondensatoren zur Leistungsfaktor- korrektur am Ausgang der MCD 500-Softstarter an. Wenn Zeigt eine allgemeine Warnung an. Sie eine statische Leistungsfaktorkorrektur vornehmen, muss der Anschluss an der Versorgungsseite des WARNUNG Softstarters erfolgen.
  • Seite 9 Hausabfall entsorgt werden. Sie müssen diese separat mit Elektro- und Elektronik-Altgeräten sammeln und entsorgen gemäß den lokalen Bestimmungen und den aktuell gültigen Gesetzen. Tabelle 1.1 Vorgaben zur Entsorgung MG17K503 Danfoss A/S © 02/2015 Alle Rechte vorbehalten.

  • Seite 10: Einführung

    ® Einführung Softstarter MCD 500 2 Einführung ® Stoppmodi Der VLT Softstarter MCD 500 ist eine hochentwickelte • Adaptive Verzögerungsregelung. digitale Sanftanlasserlösung für Motoren mit einer Leistung von 11 bis 850 kW. Die Softstarter bieten umfassende • Zeitgesteuerte Spannungsrampe Softstopp.

  • Seite 11: Control Voltage

    CV2 = 110–120 VAC oder 220–240 VAC CV2 = 110–120 V CA ou 220–240 V CA CV2 = 110–120 VCA ou 220–240 VCA CV2 = 110-120 VAC or 220-240 VAC Abbildung 2.1 Bestellformular Typencode MG17K503 Danfoss A/S © 02/2015 Alle Rechte vorbehalten.

  • Seite 12: Installation

    Sie können den Softstarter auf der Seite installieren. Reduzieren Sie den Nennstrom des Softstarters um 15 %. Bei einer Montage ohne Kommunikationsmodule können Sie die Softstarter Seite-an-Seite ohne Abstand installieren. Abbildung 3.1 Abstände und Leistungsreduzierungswerte bei der Installation Danfoss A/S © 02/2015 Alle Rechte vorbehalten. MG17K503...

  • Seite 13: Abmessungen Und Gewichtsangaben

    MCD5-0744B (25.2) (23.6) (17.0) (12.6) (11.6) 60.0 MCD5-0826B (132.3) MCD5-0961B 23.9 MCD5-0245C (18.1) (15.0) (15.4) (12.6) (11.0) (52.7) MCD5-0360C MCD5-0380C (77.2) MCD5-0428C MCD5-0595C (27.1) (20.5) (16.9) (12.6) (11.8) MCD5-0619C MCD5-0790C (99.2) MCD5-0927C MG17K503 Danfoss A/S © 02/2015 Alle Rechte vorbehalten.
  • Seite 14 A [mm] (in) B [mm] (in) C [mm] (in) D [mm] (in) E [mm] (in) Gewicht [kg] (lbs) MCD5-1200C MCD5-1410C (33.7) (28.6) (23.0) (19.7) (14.3) (264.6) MCD5-1600C Abbildung 3.2 Abmessungen und Gewichtsangaben Danfoss A/S © 02/2015 Alle Rechte vorbehalten. MG17K503...

  • Seite 15: Elektrische Installation

    • Über eine serielle Schnittstellenverbindung. SELV bietet Schutz durch Kleinspannung gemäß EN Der MCD 500 reagiert immer auf einen Handstart- oder 50178. Ein Schutz gegen elektrischen Schlag gilt als Stoppbefehl (über die Tasten [Hand On] und [Off ] am LCP).

  • Seite 16: Serielle Kommunikation

    Klemme an der Eingangsseite (oben). • Die Modelle MCD5-0131B bis MCD5-0961B und MCD5-0245C bis MCD5-1600C verfügen über 2 Klemmen, eine an der Eingangsseite (oben), und eine an der Ausgangsseite (unten). Danfoss A/S © 02/2015 Alle Rechte vorbehalten. MG17K503...

  • Seite 17: Leistungsabschlüsse

    11 mm (M10) (M10) 6 mm 28 mm 13 mm 32 mm MCD5-0331B bis MCD5-0396B MCD5-0469B bis MCD5-0961B MCD5-0245C MCD5-0360C bis MCD5-0927C MCD5-1200C bis MCD5-1600C Tabelle 4.1 Abmessungen und Drehmomente für Leistungsabschlüsse MG17K503 Danfoss A/S © 02/2015 Alle Rechte vorbehalten.

  • Seite 18: Stromeingangs- Und -Ausgangskonfigurationen

    2/T1 4/T2 6/T3 1/L1 3/L2 5/L3 2/T1 4/T2 6/T3 1/L1 3/L2 5/L3 2/T1 4/T2 6/T3 Abbildung 4.3 Intern überbrückte Modelle, MCD5-0021B bis MCD5-0105B, MCD5-0131B bis MCD5-0215B, MCD5-0245B bis MCD5-0396B, MCD5-0469B bis MCD5-0961B Danfoss A/S © 02/2015 Alle Rechte vorbehalten. MG17K503...

  • Seite 19: Mcd5-0245C

    Abbildung 4.5 Position der Bypass-Klemmen, MCD5-0360C bis MCD5-1600C 4.3 Motoranschluss Die Softstarter MCD 500 lassen sich in Reihe oder per Wurzel-3-Schaltung an den Motor anschließen (auch 3- Draht- und 6-Draht-Anschluss genannt). Geben Sie beim Anschluss in einer Wurzel-3-Schaltung den Voll-Laststrom...

  • Seite 20: Reihenschaltung

    3/L2 4/T2 4/T2 3/L2 5/L3 6/T3 6/T3 5/L3 Hauptschütz Hauptschütz (optional) Bypass-Schütz (extern) Halbleitersicherungen (optional) Halbleitersicherungen (optional) Abbildung 4.7 Installation in Reihe, nicht überbrückt Abbildung 4.8 Installation in Reihe, extern überbrückt, MCD5-0245C Danfoss A/S © 02/2015 Alle Rechte vorbehalten. MG17K503...

  • Seite 21: Installation In Wurzel-3-Schaltung

    Abbildung 4.10 Installation in Wurzel-3-Schaltung, intern überbrückt Abbildung 4.9 Installation in Reihe, extern überbrückt, MCD5-0360C bis MCD5-1600C 4.3.3.2 Ohne Bypass 4.3.3 Installation in Wurzel-3-Schaltung VORSICHT Installieren Sie beim Anschluss des MCD 500 in einer U1(1 U2(4 Wurzel-3-Schaltung immer einen Hauptschütz oder V1(2 V2(5 Nebenschlussabschaltungs-Hauptschalter. HINWEIS Geben Sie beim Anschluss in einer Wurzel-3-Schaltung den Motor-Voll-Laststrom (FLC) für Parameter 1-1 Motor...

  • Seite 22: Extern Überbrückt

    Alle Spezifikationen beziehen sich auf eine Höhe von 1000 m und eine Umgebungstemperatur von 40 °C. 1/L1 U1(1) U2(4) 3/L2 V1(2) V2(5) W1(3) W2(6) 5/L3 Hauptschütz Bypass-Schütz (extern) Halbleitersicherungen (optional) Abbildung 4.12 Installation in Wurzel-3-Schaltung, extern überbrückt, MCD5-0245C Danfoss A/S © 02/2015 Alle Rechte vorbehalten. MG17K503...

  • Seite 23: Anschluss In Reihe (Überbrückt)

    MCD5-0331B MCD5-0360C MCD5-0380C MCD5-0396B MCD5-0428C MCD5-0469B MCD5-0525B MCD5-0595C MCD5-0619C MCD5-0632B MCD5-0790C MCD5-0744B MCD5-0826B MCD5-0927C MCD5-0961B MCD5-1200C 1200 1200 1071 MCD5-1410C 1410 1319 1114 MCD5-1600C 1600 1600 1353 Tabelle 4.2 Intern überbrückte Modelle MG17K503 Danfoss A/S © 02/2015 Alle Rechte vorbehalten.

  • Seite 24: Anschluss In Reihe (Nicht Überbrückt/Dauerbetrieb)

    Alle Spezifikationen beziehen sich auf eine Höhe von 1000 m und eine Umgebungstemperatur von 40 °C. Bitte wenden Sie sich für alle technischen Spezifikationen unter Betriebsbedingungen, die nicht in diesen Tabellen enthalten sind, an einen örtlichen Händler. Danfoss A/S © 02/2015 Alle Rechte vorbehalten. MG17K503...

  • Seite 25: Wurzel-3-Schaltung (Überbrückt)

    MCD5-0632B MCD5-0790C 1185 1072 MCD5-0744B 1116 MCD5-0826B 1239 1026 MCD5-0927C 1395 1244 MCD5-0961B 1441 1194 MCD5-1200C 1800 1800 1607 MCD5-1410C 2115 1979 1671 MCD5-1600C 2400 2400 2030 Tabelle 4.4 Modelle mit Überbrückung MG17K503 Danfoss A/S © 02/2015 Alle Rechte vorbehalten.

  • Seite 26: Installation In Wurzel-3-Schaltung (Nicht Überbrückt/Dauerbetrieb)

    Alle Spezifikationen beziehen sich auf eine Höhe von 1000 m und eine Umgebungstemperatur von 40 °C. Bitte wenden Sie sich für alle technischen Spezifikationen unter Betriebsbedingungen, die nicht in diesen Tabellen enthalten sind, an einen örtlichen Händler. Danfoss A/S © 02/2015 Alle Rechte vorbehalten. MG17K503...

  • Seite 27: Minimale Und Maximale Stromeinstellungen

    MCD5-0744B 1230 MCD5-0825B 1380 MCD5-0961B 1000 1500 MCD5-0245C MCD5-0360C MCD5-0380C MCD5-0428C MCD5-0595C MCD5-0619C MCD5-0790C 1185 MCD5-0927C 1395 MCD5-1200C 1200 1800 MCD5-1410C 1410 2115 MCD5-1600C 1600 2400 Tabelle 4.6 Minimaler und maximaler Voll-Laststrom MG17K503 Danfoss A/S © 02/2015 Alle Rechte vorbehalten.

  • Seite 28: Bypass-Schütz

    Regelung zum sanften Stoppen des Motors mit Stoppzeiten von mehr als 30s verwendet wird, den Sie müssen ein Hauptschütz installieren, wenn Sie den Motorabzweigschutz wie folgt: MCD 500 in einer Wurzel-3-Schaltung an den Motor anschließen und Sie ihn optional auch in Reihe anschließen • HRC-Standard-Netzsicherungen: Mindestens möchten.

  • Seite 29: Bussmann-Sicherungen

    170M6019 170M6019 170M6019 MCD5-1200C 4500000 170M6021 – – MCD5-1410C 6480000 – – – MCD5-1600C 12500000 – – 170M6019 Tabelle 4.7 Quadratisches Gehäuse (170M) 1) Pro Phase sind zwei parallel geschaltete Sicherungen erforderlich. MG17K503 Danfoss A/S © 02/2015 Alle Rechte vorbehalten.
  • Seite 30 – – – MCD5-1200C 4500000 – – – MCD5-1410C 6480000 – – – MCD5-1600C 12500000 – – – Tabelle 4.8 Britische Ausführung (BS88) 1) Pro Phase sind zwei parallel geschaltete Sicherungen erforderlich. Danfoss A/S © 02/2015 Alle Rechte vorbehalten. MG17K503...

  • Seite 31: Ferraz-Sicherungen

    320000 MCD5-0595C 1200000 MCD5-0619C 1200000 Nicht verwendbar Nicht verwendbar MCD5-0790C 2530000 MCD5-0927C 4500000 MCD5-1200C 4500000 MCD5-1410C 6480000 MCD5-1600C 12500000 Tabelle 4.9 HSJ 1) Pro Phase sind zwei in Reihe geschaltete Sicherungen erforderlich. MG17K503 Danfoss A/S © 02/2015 Alle Rechte vorbehalten.
  • Seite 32 6.9URD30D11A0315 6.9URD30D11A0315 MCD5-0141B 320000 6.9URD30D11A0315 6.9URD30D11A0315 6.9URD30D11A0315 MCD5-0195B 320000 6.9URD31D11A0450 6.9URD31D11A0450 6.9URD31D11A0450 MCD5-0215B 320000 6.9URD31D11A0450 6.9URD31D11A0450 6.9URD31D11A0450 MCD5-0245B 320000 6.9URD31D11A0450 6.9URD31D11A0450 6.9URD31D11A0450 MCD5-0331B 202000 6.9URD31D11A0550 – – MCD5-0396B 320000 6.9URD32D11A0630 – – Danfoss A/S © 02/2015 Alle Rechte vorbehalten. MG17K503...

  • Seite 33: Ul-Sicherungsauswahl Und Kurzschlussspezifikationen

    überschreiten, wenn der Softstarter dem hohen verfügbaren Fehlerstrom gemäß der UL 508-Prüfung standhalten kann. Wählen Sie bei Verwendung der hohen verfügbaren Nenn-Fehlerströme eine hinsichtlich Stromstärke und Sicherungsklasse geeignete Sicherung (J oder L). MG17K503 Danfoss A/S © 02/2015 Alle Rechte vorbehalten.
  • Seite 34 XXX = Flachsicherung: Siehe Ferraz/Mersen-Katalog für Details. 1) Beim Schutz mit UL-gelisteten Sicherungen oder Hauptschaltern mit einer Größenbemessung gemäß NEC sind Modelle mit Dreiperiodenspezifi- kation zur Verwendung in einer Schaltung mit unbeeinflusstem Strom geeignet. Danfoss A/S © 02/2015 Alle Rechte vorbehalten. MG17K503...

  • Seite 35: Schematische Schaltpläne

    Motorthermistoreingang (nur PTC) 25, 18 Zurücksetzen Relaisausgänge 13, 14 Relaisausgang A 07, 08 Programmierbarer Analogausgang Relaisausgang B 22, 24 16, 08 24 V DC Ausgang 33, 34 Relaisausgang C Abbildung 4.18 Intern überbrückte Modelle MG17K503 Danfoss A/S © 02/2015 Alle Rechte vorbehalten.
  • Seite 36 16, 08 24 V DC Ausgang 33, 34 Relaisausgang C Abbildung 4.19 Modelle ohne Überbrückung * Die Stromwandler des MCD5-0245C befinden sich am Ausgang. Die Bypass-Klemmen sind mit T1B, T2B und T3B gekennzeichnet. Danfoss A/S © 02/2015 Alle Rechte vorbehalten. MG17K503...

  • Seite 37: Produktfunktionen

    Wicklungen werden separat vom Rest des Motors Abbildung 5.1 Schutzgrad im Vergleich zur Überlast behandelt (d. h. das Modell registriert, dass die Wicklungen eine geringe thermische Masse und einen hohen thermischen Widerstand aufweisen). MSTC MSTC MSTC MG17K503 Danfoss A/S © 02/2015 Alle Rechte vorbehalten.

  • Seite 38: Adaptive Regelung

    Motors. Wählen Sie mit der adaptiven Regelung das Start- oder Stoppprofil, das am besten zum Lasttyp passt. Der Softstarter regelt zur Anpassung an das Profil automatisch den Motor. Der MCD 500 bietet 3 Profile: • Frühe Beschleunigung und Verzögerung.

  • Seite 39: Adaptive Regelung

    Profil der Anwendung überein- stimmt, kann eine reibungslosere Beschleunigung über die gesamte Anlaufzeit ermöglichen. Durch die Auswahl eines völlig anderen adaptiven Regelprofils kann das systemeigene Profil in gewissem Umfang neutralisiert werden. MG17K503 Danfoss A/S © 02/2015 Alle Rechte vorbehalten.

  • Seite 40: Kickstart

    5 Parameter 1-4 Current Limit (Stromgrenze) ein. 6 Strom bei voller Spannung Wählen Sie das erforderliche Profil in Parameter 1-14 Adaptive Stop Profile (Adaptives Stoppprofil). Abbildung 5.5 Beispiel für Rotordrehzahl bei der Verwendung des Kickstarts Danfoss A/S © 02/2015 Alle Rechte vorbehalten. MG17K503...

  • Seite 41: Stoppen Der Pumpe

    Installation an einem anderen Motor getestet haben. Wenn Parameter 1-1 Motor Full Load Current (Motor- Volllaststrom) oder Parameter 1-12 Adaptive Control Gain (Verstärkung adaptive Regelung) geändert wird, lernt der Softstarter automatisch erneut die Motoreigenschaften. MG17K503 Danfoss A/S © 02/2015 Alle Rechte vorbehalten.

  • Seite 42: Gefahr Von Überhitzung

    70 % nicht. variierenden Lasten eine Drehzahl=0-Erkennung, um sicherzustellen, dass der Softstarter die DC-Bremsung So konfigurieren Sie den MCD 500 für den Bremsbetrieb: beim Stoppen des Motors beendet. Diese Installation Stellen Sie Parameter 1-11 Stop Time (Stoppzeit) für verhindert eine unnötige Erwärmung des Motors.

  • Seite 43: Jog-Betrieb

    JOG einen programmierbaren Eingang (Parameter 3-3 Input ahl JOG meldung Nicht unterstützte Option aus. A Function (Eingang A Funktion)). Bremse Der Starter führt einen Freilaufstopp durch. Tabelle 5.2 Verhalten der Wurzel-3-Schaltung bei adaptiver Regelung, Festdrehzahl JOG, und Bremse MG17K503 Danfoss A/S © 02/2015 Alle Rechte vorbehalten.

  • Seite 44: Typische Startströme

    5,0 x Nennstrom Hydraulikaggregat 3,5 x Nennstrom Hobelmaschine 3,5 x Nennstrom Tabelle 5.4 Typische Startströme bei Metallbearbeitung und Schleifmaschine 4,0 x Nennstrom Bergbau Anwendungen Tabelle 5.9 Typische Startströme bei Anwendungen für Bau- und Nutzholzprodukte Danfoss A/S © 02/2015 Alle Rechte vorbehalten. MG17K503...

  • Seite 45: Installation Mit Hauptschütz

    Produktfunktionen Produkthandbuch 5.8 Installation mit Hauptschütz Der MCD 500 wird mit einem Hauptschütz installiert (ausgelegt gemäß AC3). Legen Sie an der Eingangsseite des Schützes die Steuerspannung an. Der Hauptschützausgang des Softstarters regelt das Hauptschütz. Der Hauptschützausgang ist werkseitig Ausgangsrelais A zugewiesen (Klemmen 13, 14).

  • Seite 46: Installation Mit -Bypass-Schütz

    ® Produktfunktionen Softstarter MCD 500 5.9 Installation mit -Bypass-Schütz Der MCD 500 wird mit einem Bypass-Schütz installiert (ausgelegt gemäß AC1). Der Betriebsausgang des Softstarters regelt das Bypass-Schütz. Der Betriebsausgang ist werkseitig Ausgangsrelais B zugewiesen (Klemmen 21, 22, 24). 1/L1 2/T1...

  • Seite 47: Notbetrieb

    Produkthandbuch 5.10 Notbetrieb Im Normalbetrieb wird der MCD 500 über ein Zweileiter-Fernsignal (Klemmen 17, 18) geregelt. Ein an Eingang A angeschlossener Zweileiter-Kreis (Klemmen 11, 16) regelt den Notlauf. Durch das Schließen von Eingang A betreibt der Softstarter den Motor und ignoriert alle Abschaltbedingungen.

  • Seite 48: Abschalthilfskreis

    Funktion nicht zertifiziert ist. 5.11 Abschalthilfskreis Im Normalbetrieb wird der MCD 500 über ein Zweileiter-Fernsignal (Klemmen 17, 18) geregelt. Eingang A (Klemmen 11, 16) ist an einen externen Abschaltkreis angeschlossen (ähnlich einem Niederdruck-Alarmschalter für ein Pumpensystem). Wenn der externe Stromkreis aktiviert wird, schaltet der Softstarter ab und stoppt den Motor.

  • Seite 49: Dc-Bremse Mit Externem Drehzahl=0-Sensor

    Anwendung von K10, schließen sich die Kontakte 11 und 16, und der Softstarter wird aktiviert. Dreiphasen- Zurücksetzen Versorgung Betreiben Sie den MCD 500 im Fern-Betrieb und stellen Sie Starter deaktivieren Aus (bereit) Parameter 3-3 Input A Function (Eingang A Funktion) auf (angezeigt auf dem Starter deaktivieren ein.

  • Seite 50: Sanftbremsung

    Bei Lasten mit hohem Trägheitsmoment können Sie den MCD 500 für eine Sanftbremsung konfigurieren. Bei dieser Anwendung wird der MCD 500 mit Vorwärtslauf- und Bremsschützen verwendet. Wenn der Softstarter ein Anlauf- signal erhält (Drucktaste S1), schließt er den Vorwärtslauf-Schütz (K1) und regelt den Motor entsprechend den programmierten Primärmotoreinstellungen.

  • Seite 51: Zweifach Drehzahlumschaltbarer Motor

    ändern Sie die Einstellungen der Parameter 2-8 bis 2-10. 5.14 Zweifach drehzahlumschaltbarer Motor Sie können den MCD 500 mittels eines Schnellschützes (K1), eines Langsamschützes (K2) und eines Sternschützes (K3) zur Regelung von zweifach drehzahlumschaltbaren Motoren vom Typ Dahlander konfigurieren.
  • Seite 52 Wählen Sie Trip (Abschaltung) - weist Ausgangsrelais B die Abschaltfunktion zu. HINWEIS Wenn der Softstarter bei einem Trennen des Schnellschaltsignals (7) bei der Netzfrequenz abschaltet (Parameter 16-5 Frequency (Frequenz)), ändern Sie die Einstellung der Parameter 2-9 bis 2-10. Danfoss A/S © 02/2015 Alle Rechte vorbehalten. MG17K503...

  • Seite 53: Betrieb

    Modus Anlauf/Stopp-Befehle über das serielle Netz aktivieren bzw. deaktivieren, indem Sie die Einstellung von Parameter 3-2 Comms in Remote (Kommunikation im Fern-Betrieb) ändern. Der MCD 500 kann auch für einen Auto-Start oder Auto-Stopp konfiguriert werden. Der Auto-Start/-Stopp-Betrieb ist nur im Auto-Betrieb verfügbar. Im Hand-Betrieb ignoriert der Softstarter alle Auto-Start/-Stopp-Einstellungen. Stellen Sie zur Konfiguration des Auto-Start-/-Stopp-Betriebs die Parameter 5-1 bis 5-4 ein.

  • Seite 54: Betrieb Und Lcp

    [Off ]: Zum Stoppen des Motors (nur im Hand-Betrieb aktiv) [Auto on]: Zum Einstellen des Softstarters in den Auto- Betrieb. [Reset]: Zum Quittieren eines Alarms (nur im Hand- Betrieb). Status-LED Fernsteuersignal-Eingang. Abbildung 6.1 Aufbau des LCP Danfoss A/S © 02/2015 Alle Rechte vorbehalten. MG17K503...

  • Seite 55: Abgesetztes Lcp

    ▼ die Tasten [ ], [ ], [OK] und [Off] aktiviert. MCD 500 installieren. Die Bedieneinheit LCP 501 kann zur Regelung und Überwachung in einem Abstand von HINWEIS maximal 3 m zum Softstarter installiert werden. Das LCP kann während des Betriebs des Softstarters entfernt oder ausgetauscht werden.

  • Seite 56: Anzeigen

    6.6.6 Bildschirm Motorleistung (S6) M1 000% Der Bildschirm Motorleistung zeigt die Motorleistung (kW, HP und kVA) und den Leistungsfaktor an. Bereit 000.0A 000,0 kW 000,0 kW 0000HP 0000 kVA -. - - pf Danfoss A/S © 02/2015 Alle Rechte vorbehalten. MG17K503...

  • Seite 57: Letzte Startinformationen (S7)

    000.0A 000,0 kW angezeigt. JJJJ MMM TT HH:MM:SS 6.6.9 Balkendiagramm zur SCR-Leitfähigkeit Das Balkendiagramm zur SCR-Leitfähigkeit zeigt das Leitfä- higkeitsniveau der einzelnen Phasen. L1 Zustand L2 Zustand L3 Zustand Abbildung 6.2 Balkendiagramm MG17K503 Danfoss A/S © 02/2015 Alle Rechte vorbehalten.

  • Seite 58: Programmierung

    Einstellsperre in Parameter 15-2 Adjustment Lock Relais B Funktion (Einstellsperre) auf Read & Write (Lesen und schreiben), Read Relais B Ein Verzögerung Only (Schreibschutz) oder No Access (Kein Zugriff) einstellen. Relais B Aus Verzögerung Relais C Funktion Danfoss A/S © 02/2015 Alle Rechte vorbehalten. MG17K503...

  • Seite 59: Anwendungsbeispiele

    Anlaufmodus Konstantstrom Startrampenzeit 10 s Anlauframpenzeit 10 s Stoppmodus Adaptive Regelung Stromgrenze 450% Adaptives Stoppprofil Späte Verzögerung Stoppzeit 15 s Tabelle 7.7 Empfohlene Werte für Kolbenkompressoranwendungen Tabelle 7.2 Empfohlene Werte für Kreiselpumpenanwendungen MG17K503 Danfoss A/S © 02/2015 Alle Rechte vorbehalten.

  • Seite 60: Protokolle

    Tabelle 7.10 Empfohlene Werte für Backenbrecheranwendungen 7.3.2 Parameter-Shortcut 7.2.3 Protokolle Der MCD 500 verfügt auch über einen Parameter-Shortcut, über den Sie direkt auf einen Parameter im Menü Öffnen Sie zur Anzeige der Leistungsinformationen in Parameter zugreifen können. Echtzeitdiagrammen das Menü Loggings (Protokollierung).

  • Seite 61: Parameterliste

    Eingang A Name Kickstart Lvl-2 16-10 Starterkomm. Eingang A Abschaltung Kickstart-Zeit-2 16-11 Netzwerkkomm. Eingang A Abschaltverzög Maximal zulässige 16-12 Batterie/Uhr Anlaufzeit-2 Eingang A Ausgangsverzög 7-10 Stoppmodus-2 16-13 Niedrige Steuerspannungen Quittierlogik im Fern-Betrieb 7-11 Stoppzeit-2 MG17K503 Danfoss A/S © 02/2015 Alle Rechte vorbehalten.

  • Seite 62: Parameterbeschreibungen

    Vergewissern Sie sich vor der Zur Auswahl des Sanftanlaufmodus. Nähere Verwendung dieser Funktion, dass Angaben finden Sie unter Motor, Maschinen und Kapitel 5.3 Startmodi. Kupplungen für das erhöhte Konstantstrom* Drehmoment ausgelegt sind. Adaptive Regelung Danfoss A/S © 02/2015 Alle Rechte vorbehalten. MG17K503...
  • Seite 63 Stoppzeit geschlossen bleiben. Verwenden Sie zur Steuerung des Hauptschützes einen program- mierbaren Ausgang, der auf Betrieb konfiguriert wurde. Legt die Gesamtstoppzeit bei Verwendung der Bremse fest. Nähere Angaben finden Sie unter Kapitel 5.4 Stoppmodi. MG17K503 Danfoss A/S © 02/2015 Alle Rechte vorbehalten.

  • Seite 64: Bremse

    Die Erkennung einer Stromasymmetrie wird beim Anlaufen (min:s)] auf Überstrom, wodurch Abschaltungen und beim sanften Stoppen um 50 % desensibilisiert. durch vorübergehenden Überstrom 2-2 Stromasymmetrie vermieden werden. Range: Funktion: [10–50%] Legt den Abschaltzeitpunkt zum Schutz vor Stromasymmetrie fest. Danfoss A/S © 02/2015 Alle Rechte vorbehalten. MG17K503...

  • Seite 65: Frequenzabschaltung

    Anzeige die verbleibende Zeit angezeigt, nach deren Ablauf ein weiterer Anlaufvorgang versucht werden kann. HINWEIS Die Wiederanlaufverzögerung wird ab dem Ende jedes Stopps gemessen. Änderungen an der Wiederanlaufverzö- gerung werden nach dem nächsten Stopp wirksam. MG17K503 Danfoss A/S © 02/2015 Alle Rechte vorbehalten.

  • Seite 66: Funktion

    Sie den Notlauf und der Softstarter stoppt den Motor. Starter deakti- Sie können den Softstarter über die Steuer- vieren eingänge deaktivieren. Durch Unterbrechen des Stromkreises an den Klemmen 11 und 16 Danfoss A/S © 02/2015 Alle Rechte vorbehalten. MG17K503...

  • Seite 67: Ausgänge

    Das Relais schließt, sobald Flag Max. Strom Strom (Parameter 4-11 High Current Flag (Flag Max. Strom)) aktiviert wird. Motortem- Das Relais schließt, sobald das Flag Motortem- peratur Flag peratur aktiviert wird (Parameter 4-12 Motor Temperature Flag (Motortemperatur Flag)). MG17K503 Danfoss A/S © 02/2015 Alle Rechte vorbehalten.

  • Seite 68: Flag Min. Strom Und Flag Max. Strom

    4-9 Relais C Abschaltverzögerung thermischen Kapazität des Motors fest, ab dem Range: Funktion: das Flag für die Motortemperatur anschlägt. [0:00–5:00 Legt die Verzögerung bis zum erneuten (min:s)] Öffnen von Relais C fest. Danfoss A/S © 02/2015 Alle Rechte vorbehalten. MG17K503...

  • Seite 69: Analogausgang A

    0–20 mA Time (Auto-Stopp-Zeit) programmierten Zeit automatisch. 4–20 mA* 4-15 Analog A Maximaleinstellung Range: Funktion: 100% [0–600%] Kalibriert die Obergrenze des Analogausgangs, sodass diese mit dem von einem externen Strommessgerät gemessenen Signal übereinstimmt. MG17K503 Danfoss A/S © 02/2015 Alle Rechte vorbehalten.

  • Seite 70: Auto-Reset

    Andere Abschaltungen können Sie nicht automatisch quittieren. Diese Funktion ist ideal für Ferninstallationen mit einer 2- Draht-Steuerung im Auto-Betrieb. Wenn nach dem automatischen Quittieren das 2-Draht-Anlaufsignal vorhanden ist, läuft der Softstarter erneut an. Danfoss A/S © 02/2015 Alle Rechte vorbehalten. MG17K503...

  • Seite 71: Sekundärer Motorsatz

    Sie die Verstärkung um 5 bis per Stromrampe (vom Anlaufstrom bis zur 10 %. Falls es beim Anlaufen oder Stromgrenze). ). Stoppen zu einer Schwankung der Motordrehzahl kommt, verringern Sie die Verstärkung ein wenig. MG17K503 Danfoss A/S © 02/2015 Alle Rechte vorbehalten.

  • Seite 72: Anzeige

    Netzfrequenz An drei Phasen gemessene Deutsch durchschnittliche Frequenz Portugiesisch (Português) Motorleistung in Motorbetriebsleistung in Kilowatt Französisch (Français) Italienisch (Italiano) Motor HP Motorbetriebsleistung in HP Russisch (Русский) Motortemperatur Vom thermischen Modell berechnete Motortemperatur Danfoss A/S © 02/2015 Alle Rechte vorbehalten. MG17K503...

  • Seite 73: Leistungsdarstellungen

    Motorsteuerschutz des Netzfrequenz An drei Phasen gemessene Softstarters. durchschnittliche Frequenz Geben Sie die gemessene Netzspannung ein. Motorleistung in Motorbetriebsleistung in Kilowatt Motor HP Motorbetriebsleistung in HP Motortemperatur Vom thermischen Modell berechnete Motortemperatur MG17K503 Danfoss A/S © 02/2015 Alle Rechte vorbehalten.

  • Seite 74: Eingeschr. Paramtr

    Werts. HINWEIS 15-4 Stromkalibrierung Falls Sie den Zugangscode verloren Range: Funktion: haben, wenden Sie sich an Ihren Danfoss 100% Die Motorstromkalibrierung kalibriert die Händler vor Ort, um einen Master- [85% Stromüberwachungskreise, sodass die Werte mit Zugangscode zu erhalten, der Ihnen die denen eines externen Strommessgeräts überein-...

  • Seite 75: Schutzmaßnahme

    16-8 Input A Trip (Eingang A Abschaltung) • 16-9 Motor Thermistor (Motorkaltleiter) • 16-10 Starter/Comms (Starter/Befehle) • 16-11 Network/Comms (Netzwerk/ Befehle) • 16-12 Battery/Clock (Batterie/Uhr) • 16-13 Low Control Volts (Niedrige Steuerspannung) Schalten Sie den Starter MG17K503 Danfoss A/S © 02/2015 Alle Rechte vorbehalten.

  • Seite 76: Werkzeuge

    [Back], um die Änderungen zu verwerfen. HINWEIS 9.2 Einst. lad./speich. Der Sicherheitszugriffscode schützt das Zurücksetzen des thermischen Modells. Der MCD 500 umfasst folgende Optionen: Die erweiterte thermische Modellierungssoftware im • Laden von Standardwerten: Laden Sie die Softstarter überwacht konstant die Motorleistung. Diese Softstarterparameter mit Standardwerten.

  • Seite 77: Schutzsimulation

    Die Reaktion des Softstarters hängt freien Betriebs sollten Sie den Zustand des von den Einstellungen der Schutzaktion ab Ausgangs überwachen. (Parametergruppe 16 Protection Actions (Schutzak- Drücken Sie [Back], um zur Simulationsliste tionen)). zurückzukehren. MG17K503 Danfoss A/S © 02/2015 Alle Rechte vorbehalten.

  • Seite 78: Zustand Digital E/A

    Tabelle 9.8 Zustandsanzeige des Motorkaltleiters Hauptbildschirm zurückzukehren. 9.8 Fehlerspeicher Die Taste [Alarm Log] öffnet die Alarm Logs, die Folgendes enthalten: • Abschaltprotokoll. • Ereignisprotokoll. • Zähler, die Informationen zur Betriebshistorie des Softstarters speichern. Danfoss A/S © 02/2015 Alle Rechte vorbehalten. MG17K503...

  • Seite 79: Zähler

    Drücken Sie auf [OK], um den Zähler zurückzu- setzen und geben Sie den Zugriffscode ein. Wählen Sie Quittieren und bestätigen Sie mit [OK]. Drücken Sie [Back], um den Zähler zu schließen und zu den Alarm Logs zurückzukehren. MG17K503 Danfoss A/S © 02/2015 Alle Rechte vorbehalten.

  • Seite 80: Fehlersuche Und -Behebung

    Schutzmaßnahme (Parametergruppe 16). Wenn der MCD 500 abschaltet, ist vor dem Neustart ein Reset des Softstarters erforderlich. Wenn der MCD 500 eine Warnung ausgegeben hat, führt der Softstarter automatisch ein Reset durch, wenn die Ursache der Warnung behoben wurde.
  • Seite 81 Generator möglicherweise zu klein oder es tritt eine Drehzahlregelungsstörung auf. Zugehörige Parameter: • Parameter 2-8 Frequency Check (Frequenzprüfung). • Parameter 2-9 Frequency Variation (Frequenzabweichung). • Parameter 2-10 Frequency Delay (Frequenzverzögerung). • Parameter 16-5 Frequency (Frequenz). MG17K503 Danfoss A/S © 02/2015 Alle Rechte vorbehalten.
  • Seite 82 Zugehörige Parameter: Keine. L1-T1 kurzgeschlossen Im Rahmen der Prüfungen vor dem Anlaufen hat der Softstarter einen kurzgeschlossenen SCR oder L2-T2 kurzgeschlossen einen Kurzschluss innerhalb eines Bypass-Schütz erkannt. L3-T3 kurzgeschlossen Zugehörige Parameter: Keine. Danfoss A/S © 02/2015 Alle Rechte vorbehalten. MG17K503...
  • Seite 83 Der Motorkaltleitereingang wurde geöffnet. HINWEIS Wenn Sie einen zulässigen Motorkaltleiter nicht mehr verwenden, bringen Sie an den Klemmen 05 und 06 einen Widerstand von 1200Ω an. Zugehörige Parameter: • Parameter 16-9 Motor Thermistor (Motorkaltleiter) MG17K503 Danfoss A/S © 02/2015 Alle Rechte vorbehalten.
  • Seite 84 Zeit – Überstrom Der Softstarter wird intern überbrückt und hat während des Betriebs eine hohe Stromstärke aufgenommen. (Die 10-A-Schutzabschaltung wurde erreicht bzw. der Motorstrom ist auf 600 % des Motor-Volllaststroms angestiegen.) Zugehörige Parameter: Keine. Danfoss A/S © 02/2015 Alle Rechte vorbehalten. MG17K503...

  • Seite 85: Allgemeine Fehlermeldungen

    Dieser Name steht für einen programmierbaren Eingang. Siehe Eingang A Abschaltung. VZC-Fehler px X steht für 1, 2 oder 3. Interner Fehler (Platinenfehler). Kontaktieren Sie für weitere Informationen den örtlichen Danfoss- Zulieferer. Die Abschaltung ist nicht einstellbar. Zugehörige Parameter: Keine.

  • Seite 86: Wenn [Auto On] Aktiviert Ist, Übernimmt Der Parameter 3-1 Local/Remote

    Fehlerhafter und geräuschvoller Motorbetrieb Wenn der Softstarter über eine Wurzel-3-Schaltung an den Motor angeschlossen ist, kann der Softstarter möglicherweise den Anschluss nicht ordnungsgemäß erfassen. Kontaktieren Sie für weitere Informationen den örtlichen Danfoss Zulieferer. Danfoss A/S © 02/2015 Alle Rechte vorbehalten. MG17K503...
  • Seite 87 Eine Störung des EEPROM führt auch zu einer Abschaltung des Softstarters und die Bedieneinheit zeigt die Meldung Par. außerhalb des zulässigen Bereichsan. Kontaktieren Sie für weitere Informationen den örtlichen Danfoss Zulieferer. Auf der Bedieneinheit wird die Meldung Warten auf Die Bedieneinheit empfängt keine Daten von der Steuerplatine. Überprüfen Sie die Daten angezeigt.

  • Seite 88: Technische Daten

    0 bis 20 mA oder 4 bis 20 mA (auswählbar) 600 Ω (12 V DC bei 20 mA) Maximale Last ±5% Genauigkeit 24 V DC Ausgang (16, 08) maximale Last 200 mA ±10% Genauigkeit Danfoss A/S © 02/2015 Alle Rechte vorbehalten. MG17K503...

  • Seite 89: Ul-Konforme Installation

    Kapitel 11.1 UL-konforme Installation. 11.1.2 Modelle MCD5-0131B bis 11.1 UL-konforme Installation MCD5-0215B Dieser Abschnitt erläutert weitere Anforderungen an die • UL-Konformität des VLT® Softstarters MCD 500 sowie Verwendung mit Fingerschutz, Bestellnummer Konfigurationseinstellungen. Nähere Angaben finden Sie 175G5662 auch in Tabelle 4.12. •...

  • Seite 90: Modelle Mcd5-0245C

    11.2.1 LCP (Bedieneinheit) Fern-Einbausatz genden Enden des Softstarters (d. h. oben ein / unten aus oder oben aus / unten ein). Sie können die Bedieneinheit des MCD 500 bis zu 3 m vom • Verwenden Sie den empfohlenen Pressklemmen/- Softstarter entfernt installieren. Somit wird eine Fern- verbinder-Satz Nähere Informationen finden Sie...

  • Seite 91: Pc-Software

    Zwecks UL-Konformität sind bei den Modellen MCD5-0131B bis MCD5-0396B Fingerschutzvorrichtungen erforderlich. 11.2.5 Überspannungsschutz (Blitzschutz) Standardmäßig ist die Bemessungsstoßspannungsfestigkeit des MCD 500 auf 4 kV begrenzt. Der Überspannungsschutz schützt das System und macht den Softstarter unempfindlich gegenüber Hochspannungsimpulsen. 6 kV •...

  • Seite 92: Stromschienen-Einstellverfahren (Mcd5-0360C Bis Mcd5-1600C)

    HINWEIS Ausgangsschienen die gewindelose Bohrung Entfernen Sie die große Kunststoffabdeckung langsam, außerhalb des Softstarters an. um eine Beschädigung des LCP-Kabelbaums zu vermeiden, der zwischen der großen Kunststoffab- deckung und der Rückwandplatine verläuft. Danfoss A/S © 02/2015 Alle Rechte vorbehalten. MG17K503...
  • Seite 93 Halterung. Platzieren Sie bei den Modellen MCD5-0360C bis MCD5-0930 die Stromwandler in einer Schrägstellung. Die linken Füße jedes einzelnen Stromwandlers befinden sich an der oberen Bohrungsreihe und die rechten Füße an den unteren Ösen. MG17K503 Danfoss A/S © 02/2015 Alle Rechte vorbehalten.

  • Seite 94: Anhang

    SELV Schutzkleinspannung Zeitgesteuerte Spannungsrampe Tabelle 13.1 Symbole und Abkürzungen Konventionen Nummerierte Listen zeigen Vorgehensweisen. Aufzählungslisten enthalten andere Informationen. Kursivschrift bedeutet: • Querverweise • Links • Parametername Alle Abmessungen sind in [mm] angegeben. Danfoss A/S © 02/2015 Alle Rechte vorbehalten. MG17K503...

  • Seite 95: Index

    Zeitgesteuerte Spannungsrampe..... 8, 38, 41, 61, 69, 92 Auto-Start..................51, 67 Siehe auch TVR Auto-Start-Timer................... 67 Eingang A Abschaltung.......... 78, 80, 81, 82, 83 Auto-Stopp..................51, 67 Berechnete Motortemperatur............63 Bestellung Bestellformular..................9 Typencode.................... 9 MG17K503 Danfoss A/S © 02/2015 Alle Rechte vorbehalten.
  • Seite 96 Leistungsfaktor..............54, 70, 71, 84 Local Control Panel (LCP Bedieneinheit)..8, 13, 41, 51, 52, 53, 54, 56, 58, 64, 70, 71, 72, 85, 88, 90, 92 Siehe auch LCP LRA...................... 31, 92 Danfoss A/S © 02/2015 Alle Rechte vorbehalten. MG17K503...
  • Seite 97 A................. 56, 59, 65, 76, 86 TVR................ 8, 38, 41, 61, 69, 92 B.................. 56, 59, 65, 66, 86 Siehe auch Zeitgesteuerte Spannungsrampe C..................56, 59, 66, 86 Zeitgesteuerte Spannungsrampe..... 8, 38, 41, 61, 69, 92 MG17K503 Danfoss A/S © 02/2015 Alle Rechte vorbehalten.
  • Seite 98 Voll-Laststrom... 17, 19, 25, 26, 31, 35, 38, 39, 55, 57, 60, 62, 66, 67, 69, 79, 82, 84, 92 Siehe auch Voll-Laststrom Wärmeabgabe..................87 Wiederanlaufverzögerung........40, 41, 59, 63, 83 WinMaster....................89 Danfoss A/S © 02/2015 Alle Rechte vorbehalten. MG17K503...
  • Seite 99 Index Produkthandbuch MG17K503 Danfoss A/S © 02/2015 Alle Rechte vorbehalten.
  • Seite 100 Danfoss behält sich das Recht vor, ohne vorherige Bekanntmachung im Rahmen der angemessenen und zumutbaren Änderungen an seinen Produkten – auch an bereits in Auftrag genommenen – vorzunehmen. Alle in dieser Publikation enthaltenen Warenzeichen sind Eigentum der jeweiligen Firmen. Danfoss und das Danfoss-Logo sind Warenzeichen der Danfoss A/S.
