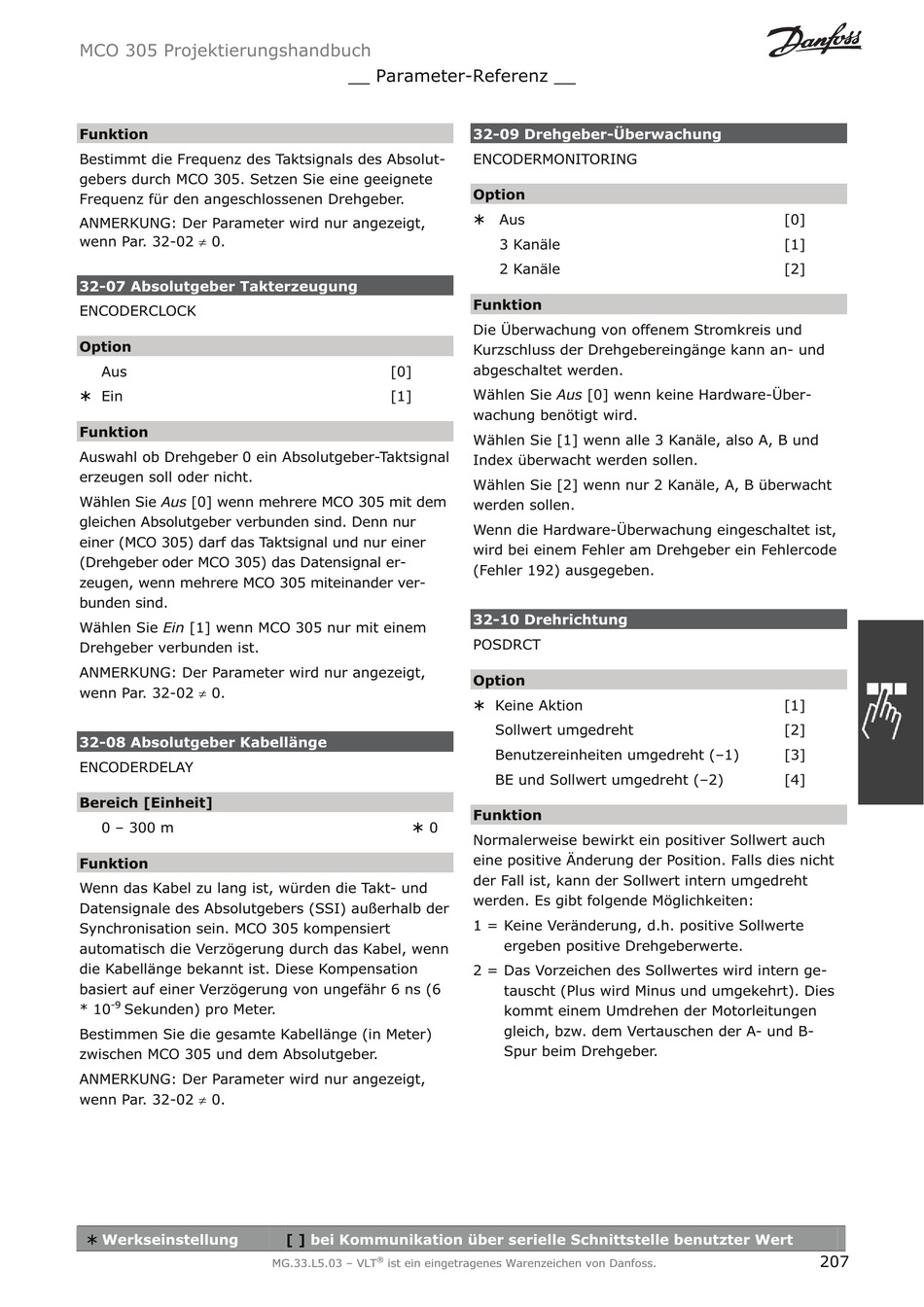

Danfoss VLT MCO 305 Projektierungshandbuch Seite 207

MCO 305 Projektierungshandbuch
Funktion
Bestimmt die Frequenz des Taktsignals des Absolut-
gebers durch MCO 305. Setzen Sie eine geeignete
Frequenz für den angeschlossenen Drehgeber.
ANMERKUNG: Der Parameter wird nur angezeigt,
wenn Par. 32-02 z 0.
32-07 Absolutgeber Takterzeugung
ENCODERCLOCK
Option
Aus
¾ Ein
Funktion
Auswahl ob Drehgeber 0 ein Absolutgeber-Taktsignal
erzeugen soll oder nicht.
Wählen Sie Aus [0] wenn mehrere MCO 305 mit dem
gleichen Absolutgeber verbunden sind. Denn nur
einer (MCO 305) darf das Taktsignal und nur einer
(Drehgeber oder MCO 305) das Datensignal er-
zeugen, wenn mehrere MCO 305 miteinander ver-
bunden sind.
Wählen Sie Ein [1] wenn MCO 305 nur mit einem
Drehgeber verbunden ist.
ANMERKUNG: Der Parameter wird nur angezeigt,
wenn Par. 32-02 z 0.
32-08 Absolutgeber Kabellänge
ENCODERDELAY
Bereich [Einheit]
0 – 300 m
Funktion
Wenn das Kabel zu lang ist, würden die Takt- und
Datensignale des Absolutgebers (SSI) außerhalb der
Synchronisation sein. MCO 305 kompensiert
automatisch die Verzögerung durch das Kabel, wenn
die Kabellänge bekannt ist. Diese Kompensation
basiert auf einer Verzögerung von ungefähr 6 ns (6
-9
* 10 Sekunden) pro Meter.
Bestimmen Sie die gesamte Kabellänge (in Meter)
zwischen MCO 305 und dem Absolutgeber.
ANMERKUNG: Der Parameter wird nur angezeigt,
wenn Par. 32-02 z 0.
¾
Werkseinstellung
__ Parameter-Referenz __
[0]
[1]
¾ 0
[ ] bei Kommunikation über serielle Schnittstelle benutzter Wert
®
MG.33.L5.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss.
32-09 Drehgeber-Überwachung
ENCODERMONITORING
Option
¾ Aus
3 Kanäle
2 Kanäle
Funktion
Die Überwachung von offenem Stromkreis und
Kurzschluss der Drehgebereingänge kann an- und
abgeschaltet werden.
Wählen Sie Aus [0] wenn keine Hardware-Über-
wachung benötigt wird.
Wählen Sie [1] wenn alle 3 Kanäle, also A, B und
Index überwacht werden sollen.
Wählen Sie [2] wenn nur 2 Kanäle, A, B überwacht
werden sollen.
Wenn die Hardware-Überwachung eingeschaltet ist,
wird bei einem Fehler am Drehgeber ein Fehlercode
(Fehler 192) ausgegeben.
32-10 Drehrichtung
POSDRCT
Option
¾ Keine Aktion
Sollwert umgedreht
Benutzereinheiten umgedreht (–1)
BE und Sollwert umgedreht (–2)
Funktion
Normalerweise bewirkt ein positiver Sollwert auch
eine positive Änderung der Position. Falls dies nicht
der Fall ist, kann der Sollwert intern umgedreht
werden. Es gibt folgende Möglichkeiten:
1 = Keine Veränderung, d.h. positive Sollwerte
ergeben positive Drehgeberwerte.
2 = Das Vorzeichen des Sollwertes wird intern ge-
tauscht (Plus wird Minus und umgekehrt). Dies
kommt einem Umdrehen der Motorleitungen
gleich, bzw. dem Vertauschen der A- und B-
Spur beim Drehgeber.
[0]
[1]
[2]
[1]
[2]
[3]
[4]
