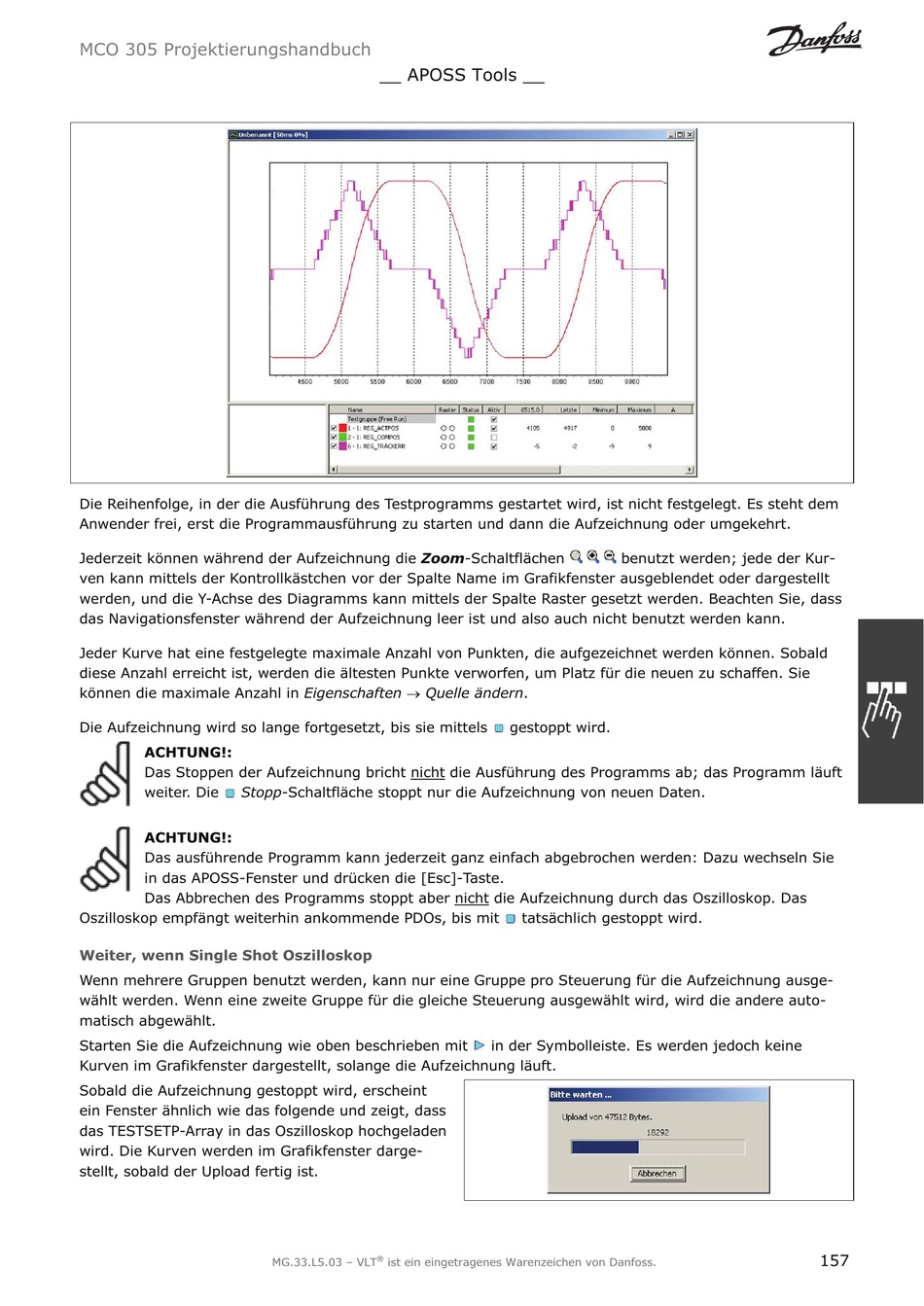

MCO 305 Projektierungshandbuch
Die Reihenfolge, in der die Ausführung des Testprogramms gestartet wird, ist nicht festgelegt. Es steht dem
Anwender frei, erst die Programmausführung zu starten und dann die Aufzeichnung oder umgekehrt.
Jederzeit können während der Aufzeichnung die Zoom -Schaltflächen
ven kann mittels der Kontrollkästchen vor der Spalte Name im Grafikfenster ausgeblendet oder dargestellt
werden, und die Y-Achse des Diagramms kann mittels der Spalte Raster gesetzt werden. Beachten Sie, dass
das Navigationsfenster während der Aufzeichnung leer ist und also auch nicht benutzt werden kann.
Jeder Kurve hat eine festgelegte maximale Anzahl von Punkten, die aufgezeichnet werden können. Sobald
diese Anzahl erreicht ist, werden die ältesten Punkte verworfen, um Platz für die neuen zu schaffen. Sie
können die maximale Anzahl in Eigenschaften o Quelle ändern .
Die Aufzeichnung wird so lange fortgesetzt, bis sie mittels
ACHTUNG!:
Das Stoppen der Aufzeichnung bricht nicht die Ausführung des Programms ab; das Programm läuft
weiter. Die Stopp -Schaltfläche stoppt nur die Aufzeichnung von neuen Daten.
ACHTUNG!:
Das ausführende Programm kann jederzeit ganz einfach abgebrochen werden: Dazu wechseln Sie
in das APOSS-Fenster und drücken die [Esc]-Taste.
Das Abbrechen des Programms stoppt aber nicht die Aufzeichnung durch das Oszilloskop. Das
Oszilloskop empfängt weiterhin ankommende PDOs, bis mit
Weiter, wenn Single Shot Oszilloskop
Wenn mehrere Gruppen benutzt werden, kann nur eine Gruppe pro Steuerung für die Aufzeichnung ausge-
wählt werden. Wenn eine zweite Gruppe für die gleiche Steuerung ausgewählt wird, wird die andere auto-
matisch abgewählt.
Starten Sie die Aufzeichnung wie oben beschrieben mit
Kurven im Grafikfenster dargestellt, solange die Aufzeichnung läuft.
Sobald die Aufzeichnung gestoppt wird, erscheint
ein Fenster ähnlich wie das folgende und zeigt, dass
das TESTSETP-Array in das Oszilloskop hochgeladen
wird. Die Kurven werden im Grafikfenster darge-
stellt, sobald der Upload fertig ist.
__ APOSS Tools __
®
MG.33.L5.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss.
benutzt werden; jede der Kur-
gestoppt wird.
tatsächlich gestoppt wird.
in der Symbolleiste. Es werden jedoch keine
157
