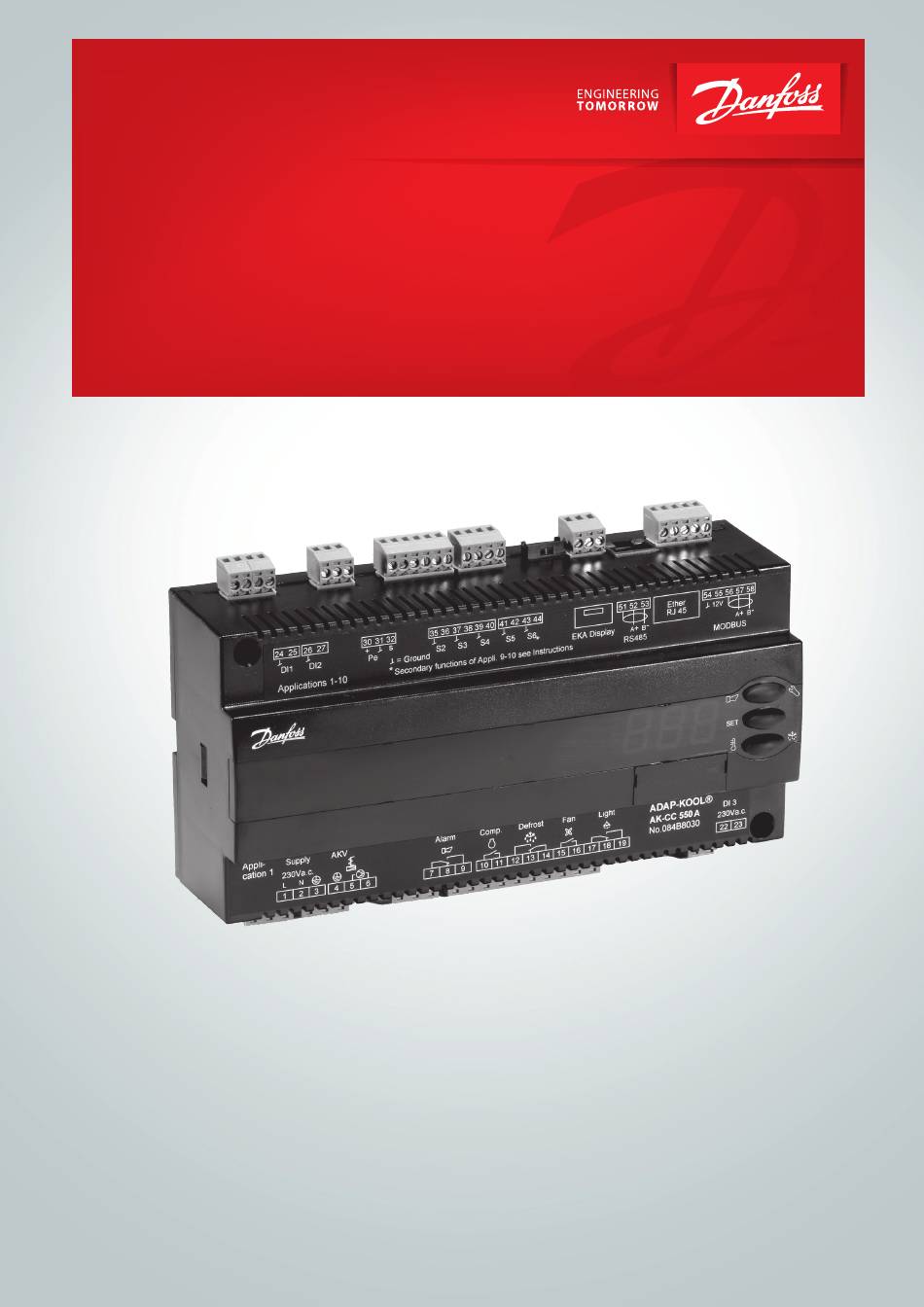

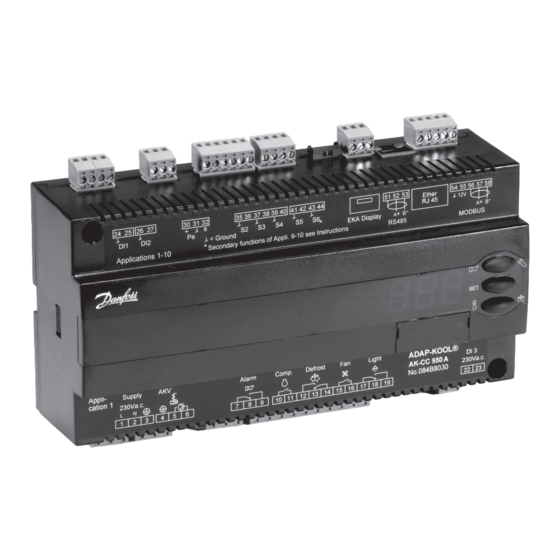

- Seite 1 User Guide Regler für Kühlmöbelregelung AK-CC 550A ADAP-KOOL® Refrigeration control systems Manual...
-
Seite 2: Inhaltsverzeichnis
• Integrierte MODBUS-Kommunikation mit der Möglichkeit, nach- träglich eine LonWorks-karte zu montieren. Inhalt Bedienung ......................26 Menüübersicht ....................28 Einführung ......................2 Anschlüsse ......................32 Wirkungsweise ....................4 Daten ........................34 Anwendungen ....................12 Bestellung ......................35 Funktionsübersicht ..................15 User Guide RS8FS603 © Danfoss 2018-09 AK-CC 550A... - Seite 3 Hier wird die Temperatur immer über die Temperatur S4 geregelt. Die beiden Temperaturen S3 werden für die Alarmüberwachung und für die Ablesung am Display jeder Kühlsektion verwendet. Es gibt für die beiden Kühlsektionen gemeinsame Alarmgrenzen. AK-CC 550A User Guide RS8FS603 © Danfoss 2018-09...
- Seite 4 Signalverlust beim Regler nicht zu einer Flüssigkeitsströmung zum Verdichter 2. Adaptiv Flüssigkeitsregelung; Einstellung lässt eine Flüssigkeits- führt. Danfoss übernimmt keine Verantwortung für Schäden, die durch eine strömung zu. Für diese Regelungsart ist es erforderlich, dass unsachgemäße Installation entstehen. der Regler ein EIN/AUS-Signal von (z. B.) einem Behälter in der Saugleitung empfängt.
- Seite 5 Durch diese Funktion wird das AKV-Ventil geschlossen und alle Ausgänge werden ausgeschaltet. Das Kühlmöbel wird wie der „Hauptschalter“ ausgeschaltet, jedoch ohne einen „A45-Standby-Alarm“. Diese Funktion kann über einen Schalter am DI-Eingang oder eine Einstellung in der Datenübertragung aktiviert werden. AK-CC 550A User Guide RS8FS603 © Danfoss 2018-09...
- Seite 6 Die Lüfter können während der Abtauung ausgeschaltet sein oder betrieben werden. Sie können auch betrieben und dann bei einer bestimmten Temperatur ausgeschaltet werden. Das Temperatursignal wird vom Fühler für die Abtau-Stopptemperatur gesendet. User Guide RS8FS603 © Danfoss 2018-09 AK-CC 550A...
- Seite 7 Schmelzintervall im Bereich –5 °C bis 10 °C gelegen hat. Die automatisch von der Systemeinheit aktualisiert. Kühlung wird anschließend während der eingestellten Schmelzdauer ge- stoppt. Der Reif wird abgetaut, wonach sich der Luftdurchsatz und damit die Verdampferleistung wesentlich verbessern. AK-CC 550A User Guide RS8FS603 © Danfoss 2018-09...
- Seite 8 Im Bereich zwischen den beiden Taupunktwerten wird der Regler die Leistung, die der Rahmenheizung zugeführt werden muss, regeln. Während des Abtauvorgangs Während des Abtauens ist die Rahmenheizung aktiv, wie in der Einstellung d27 ausgewählt. User Guide RS8FS603 © Danfoss 2018-09 AK-CC 550A...
-
Seite 9: Beleuchtungsfunktion
Wenn die Nachtrollofunktion benutzt wird, kann die Regelung der Thermostatfunktion mit verschiedener Gewichtung zwischen den Fühlern S3 und S4 erfolgen. Eine Gewichtung im Tagesbetrieb und eine andere, wenn das Rollo geschlossen ist. AK-CC 550A User Guide RS8FS603 © Danfoss 2018-09... - Seite 10 Heizthermostat hat denselben Wert wie für das Kühlthermostat. Um zu verhindern, dass sich das Heizthermostat bei kurzfristigem Unterschreiten der Lufttemperatur einschaltet, kann eine Zeitverzögerung eingestellt werden, wann vom Kühlen zum Heizen gewechselt wird. User Guide RS8FS603 © Danfoss 2018-09 AK-CC 550A...
- Seite 11 Der Regler verfügt über eine Reihe von Funktionen, die zusammen mit der Übersteuerungsfunktion im Mastergateway / Systemmanager benutzt werden können. Funktion durch Datenkommunikation Funktion in gateway/system manager Benutzte Parameter in AK-CC 550A Abtaustart Abtaukontrolle / Zeitplan / Abtaugruppe --- Def start...
-
Seite 12: Anwendungen
Ausgänge. Anwendung 1-4 Standardanwendungen. Dies ist für Standardanwendungen, bei denen der entscheidende Unterschied nur in den verschiede- nen Kombinationen folgender Funktionen/Ausgän- ge liegt: • Alarm • Rahmenheizung • Verdichter • Licht User Guide RS8FS603 © Danfoss 2018-09 AK-CC 550A... - Seite 13 Die Temperatur wird immer nach der Temperatur S4 geregelt. Der Produktfühler wird als extra Fühler S3 für Sektion Nummer zwei verwendet. Alarmüber- wachung und Ablesung am Display erfolgen dann individuell über "S3" Fühler in jeder Kühlsektion. AK-CC 550A User Guide RS8FS603 © Danfoss 2018-09...
- Seite 14 Schild muss montiert werden. Links auf den Schildern ist die Nummer angegeben. Verwenden Sie das Schild mit der aktuellen Nummer. Eines der Schilder gilt sowohl für die Anwendung 4 als auch die 10. User Guide RS8FS603 © Danfoss 2018-09 AK-CC 550A...
-
Seite 15: Funktionsübersicht
Die Funktion sichert das der Verdampfer nicht von Reif schließt. Hier einstellen wie oft die Funktion die Kühlung stoppen soll um dadurch den Reif in Wasser zu umwandeln soll (oder Eis wenn viel Reif ). AK-CC 550A User Guide RS8FS603 © Danfoss 2018-09... - Seite 16 Ein unterbrochener/geschlossener Eingang gibt Alarm, wenn die Verzögerungszeit überschrit- ten ist. Die Funktion ist in o02 festgelegt. Verzögerung eines DI2- Alarms AI.Delay DI2 Ein unterbrochener/geschlossener Eingang gibt Alarm, wenn die Verzögerungszeit überschrit- ten ist. Die Funktion ist in o37 festgelegt. User Guide RS8FS603 © Danfoss 2018-09 AK-CC 550A...
- Seite 17 Bei Stromausfall wird die Intervallzeit gespeichert und setzt bei Rückkehr der Stromversorgung von dort aus wieder fort. Die Intervallzeit ist nicht aktiv, wenn hier auf 0 eingestellt wird. AK-CC 550A User Guide RS8FS603 © Danfoss 2018-09...
- Seite 18 Wenn die Abtau-Stopptemperatur den Sollwert erreicht, werden die Lüfter ausgeschaltet (bei Einstellung d09 = 3). Zur Anzeige der Temperatur beim Abtaufühler die unterste Taste am Regler betätigen. (Kann auf Defrost temp. eine andere Funktion geändert sein in o92.) User Guide RS8FS603 © Danfoss 2018-09 AK-CC 550A...
- Seite 19 Verzögerung der Ausgangssignale nach dem Anlauf DelayOfOutp. Beim Start nach einem Stromausfall können die Funktionen des Reglers verzögert werden, um eine evtl. Überbelastung des Stromnetzes zu vermeiden. Die Verzögerungszeit ist hier einzustellen. AK-CC 550A User Guide RS8FS603 © Danfoss 2018-09...
- Seite 20 35=R438A. 36=R513A. 37=R407F. 38=R1234ze. 39=R1234yf. 40=R448A. 41=R449A. 42=R452A. Warnung: Falsch gewähltes Kältemittel kann zur Beschädigung des Verdichters führen. Andere Kältemittel: Hier wird Einstellung 13 gewählt und anschließend müssen über AKM drei Faktoren -Ref.Fac a1, a2 und a3 eingestellt werden. User Guide RS8FS603 © Danfoss 2018-09 AK-CC 550A...
- Seite 21 Um die Einstellungen des Reglers mit einem Kennwort zu schützen, ist ein Zahlenwert zwischen 0 und 100 einzustellen. Falls nicht, lässt sich die Funktion mit der Einstellung = 0 unwirksam machen. Zur Anwendung der Funktion muss Kennwort 1 (o05) auch eingegeben werden. AK-CC 550A User Guide RS8FS603 © Danfoss 2018-09...
- Seite 22 2: Produkttemperatur S6 (nicht Anwendung 9 und 10) Definition von Licht und Nachtrollos Light MS = Off 0: Licht ist ausgeschaltet und Nachtrollos sind offen wenn der Hauptschalter AUS ist 1: Licht und Nachtrollos sind unabhängig vom Hauptschalter User Guide RS8FS603 © Danfoss 2018-09 AK-CC 550A...
- Seite 23 AD state 0: Aus. Funktion ist nicht aktiviert und auf Null gestellt 1: Fühlerfehler oder S3/S4 vertauscht 2: Neues Tuning läuft 3: Normal 4: Leichter Eisaufbau 5: Mittlerer Eisaufbau 6: Starker Eisaufbau AK-CC 550A User Guide RS8FS603 © Danfoss 2018-09...
- Seite 24 *) Notkühlung tritt bei fehlendem Signal von einem festgelegten S3- oder S4-Fühler in Kraft oder S4 sensor oder Signal vom Druckmessumformer befindet sich außerhalb des Signalbereichs. Die Regelung setzt mit einer durchschnittlich registrierten Schaltfrequenz fort. Es finden sich zwei registrierte Werte — einer für Tagbetrieb und einer für Nachtbetrieb. User Guide RS8FS603 © Danfoss 2018-09 AK-CC 550A...
- Seite 25 Die Wichtigkeit der einzelnen Alarme kann mit einer Einstellung definiert werden. Die Einstellung muss in der Gruppe "Alarm Primärziele" vorgenom- men werden Einstellung von Einstellung von Wahl Alarmrelais Sende über Keine Hoch Tief-Hoch System manager AKM (AKM destination) Netzwerk Hoch Mittel Tief Nur Log Unterbrochen AK-CC 550A User Guide RS8FS603 © Danfoss 2018-09...
-
Seite 26: Bedienung
Ablesen derTemperatur am Abtaufühler (Oder Produktfühler, wenn in o92 gewählt.) • Die untere Taste kurz betätigen Manueller start oder stop einer Abtauung • Die untere Taste für etwa 4 Sekunden betätigen. (jedoch, nicht bei Anwendung 6) User Guide RS8FS603 © Danfoss 2018-09 AK-CC 550A... - Seite 27 Fühlersignal für Displayanzeige. S4% (017) Anmerkung: Für Anwendung 9 und 10 wird die Fühlergewichtung für die Fühler S3/S4 für Thermostat, Alarmthermostat und Ablesung am Display nicht verwendet, weil die Fühleranwendungen vordefiniert sind. AK-CC 550A User Guide RS8FS603 © Danfoss 2018-09...
-
Seite 28: Menüübersicht
0 min. 60 min. Max. Laufzeit der Kühlung zwischen zwei Abtauungen 0 hrs 48 hrs 0/OFF Wärme im Abtropfbecken. Zeit von der Abtauung bis die 0 min. 240 min. Wärme im Abtropfbecken abschaltet User Guide RS8FS603 © Danfoss 2018-09 AK-CC 550A... - Seite 29 7=R13b1. 8=R23. 9=R500. 10=R503. 11=R114. 12=R142b. 13=Benutzerdefiniert. 14=R32. 15=R227. 16=R401A. 17=R507. 18=R402A. 19=R404A. 20=R407C. 21=R407A. 22=R407B. 23=R410A. 24=R170. 25=R290. 26=R600. 27=R600a. 28=R744. 29=R1270. 30=R417A. 31=R422A. 32=R413A. 33=R422D. 34=R427A. 35=R438A. 36=R513A. 37=R407F. 38=R1234ze. 39=R1234yf.. 40=R448A. 41=R449A. 42=R452A AK-CC 550A User Guide RS8FS603 © Danfoss 2018-09...
- Seite 30 Welche Gruppen die das Alarmrelais aktivieren soll muss mit ein Zahlenwert, der die Summe der Gruppen ist, die aktiviert werden sollen. (z.B. Ein Wert von 5 wird alle Hochtemperaturalarme und alle Fühlerfehler aktivieren, und 0 wird alle Relaisfunktionen unterbrechen) User Guide RS8FS603 © Danfoss 2018-09 AK-CC 550A...
- Seite 31 ***) Mit Zugangscode2 wird der Zugang zu diesen Menüs begrenzt Werkseinstellung Die Rückkehr zur Werkseinstellung lässt sich wie folgt vornehmen: - Die Spannungszufuhr zum Regler unterbrechen. - Beide Tasten gleichzeitig gedrückt halten und gleichzeitig die Spannungszufuhr wieder einstellen. AK-CC 550A User Guide RS8FS603 © Danfoss 2018-09...
-
Seite 32: Anschlüsse
S4, Luftfühler, wird in der kalten Luft nach dem Verdampfer platziert Versorgungsspannung (der Bedarf entweder an einem S3 oder einem S4 kann in der 230 V a.c. Konfiguration abgewählt sein) S5, Abtaufühler, wird am Verdampfer platziert User Guide RS8FS603 © Danfoss 2018-09 AK-CC 550A... - Seite 33 Heißgas / Dränventil Temperaturanstieg oder Flüssigkeitsdurchlauf im Verdampfer. Zwischen Klemme 13 und 14 besteht im Normalbetrieb eine Danfoss übernimmt keine Haftung für Waren oder Anlagenteile, Verbindung. die in Folge der o.g. Fehler beschädigt werden. Bei der Installation Zwischen Klemme 12 und 14 besteht eine Verbindung, wenn obliegt es dem Monteur, die gegen die obigen Fehler nötigen...
-
Seite 34: Daten
Der Messwert des Druckmessumformers kann von bis zu zehn Reglern empfangen werden. Ein signifikanter Abfall des Drucks zwischen der Position des Druckmessumformers in der Saugleitung und der S2-Temperatur in den einzelnen Verdampfern ist nicht möglich. User Guide RS8FS603 © Danfoss 2018-09 AK-CC 550A... -
Seite 35: Bestellung
LON / DANBUSS 084B8030 084B8574 (Display) 084B7299 (Kabel, 6 m) 084Bxxxx (Daten Modul) L < 15 m MODBUS / LON / DANBUSS 084B8030 084B8562 (Display) 084Bxxxx (Daten Modul) L > 15 m AK-CC 550A User Guide RS8FS603 © Danfoss 2018-09... - Seite 36 Anwendung zu prüfen. Der Käufer kann aus diesen Unterlagen und zusätzlichen Diensten keinerlei Ansprüche gegenüber Danfoss oder Danfoss-Mitarbeitern ableiten, es sei denn, daß diese vorsätzlich oder grob fahrlässig gehandelt haben. Danfoss behält sich das Recht vor, ohne vorherige Bekanntmachung im Rahmen des Angemessenen und Zumutbaren Ânderungen an ihren Produkten - auch an bereits in Auftrag genommenen - vorzunehmen.
