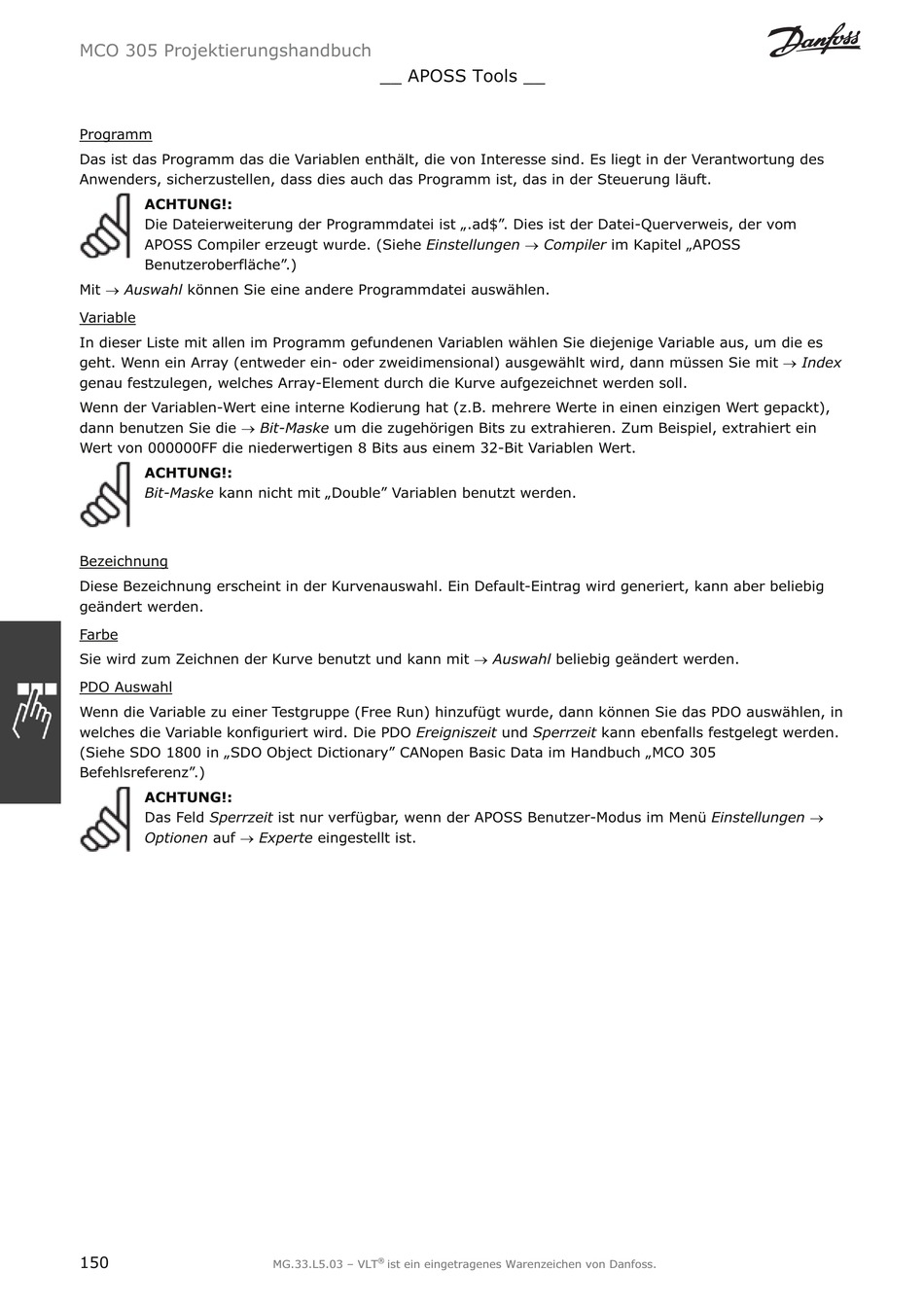

MCO 305 Projektierungshandbuch
Programm
Das ist das Programm das die Variablen enthält, die von Interesse sind. Es liegt in der Verantwortung des
Anwenders, sicherzustellen, dass dies auch das Programm ist, das in der Steuerung läuft.
ACHTUNG!:
Die Dateierweiterung der Programmdatei ist „.ad$". Dies ist der Datei-Querverweis, der vom
APOSS Compiler erzeugt wurde. (Siehe Einstellungen o Compiler im Kapitel „APOSS
Benutzeroberfläche".)
Mit o Auswahl können Sie eine andere Programmdatei auswählen.
Variable
In dieser Liste mit allen im Programm gefundenen Variablen wählen Sie diejenige Variable aus, um die es
geht. Wenn ein Array (entweder ein- oder zweidimensional) ausgewählt wird, dann müssen Sie mit o Index
genau festzulegen, welches Array-Element durch die Kurve aufgezeichnet werden soll.
Wenn der Variablen-Wert eine interne Kodierung hat (z.B. mehrere Werte in einen einzigen Wert gepackt),
dann benutzen Sie die o Bit-Maske um die zugehörigen Bits zu extrahieren. Zum Beispiel, extrahiert ein
Wert von 000000FF die niederwertigen 8 Bits aus einem 32-Bit Variablen Wert.
ACHTUNG!:
Bit-Maske kann nicht mit „Double" Variablen benutzt werden.
Bezeichnung
Diese Bezeichnung erscheint in der Kurvenauswahl. Ein Default-Eintrag wird generiert, kann aber beliebig
geändert werden.
Farbe
Sie wird zum Zeichnen der Kurve benutzt und kann mit o Auswahl beliebig geändert werden.
PDO Auswahl
Wenn die Variable zu einer Testgruppe (Free Run) hinzufügt wurde, dann können Sie das PDO auswählen, in
welches die Variable konfiguriert wird. Die PDO Ereigniszeit und Sperrzeit kann ebenfalls festgelegt werden.
(Siehe SDO 1800 in „SDO Object Dictionary" CANopen Basic Data im Handbuch „MCO 305
Befehlsreferenz".)
ACHTUNG!:
Das Feld Sperrzeit ist nur verfügbar, wenn der APOSS Benutzer-Modus im Menü Einstellungen o
Optionen auf o Experte eingestellt ist.
150
