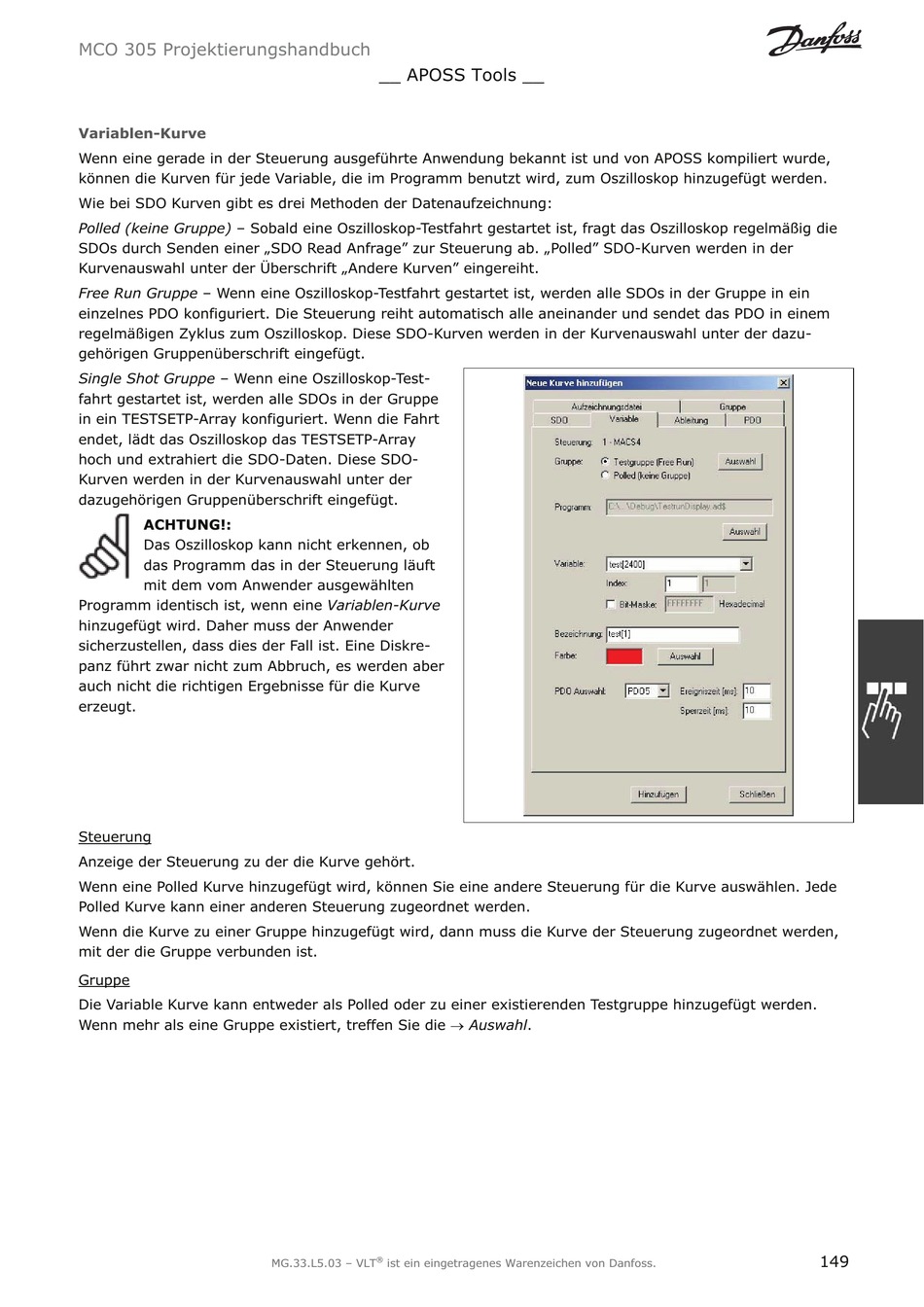

MCO 305 Projektierungshandbuch
Variablen-Kurve
Wenn eine gerade in der Steuerung ausgeführte Anwendung bekannt ist und von APOSS kompiliert wurde,
können die Kurven für jede Variable, die im Programm benutzt wird, zum Oszilloskop hinzugefügt werden.
Wie bei SDO Kurven gibt es drei Methoden der Datenaufzeichnung:
Polled (keine Gruppe) – Sobald eine Oszilloskop-Testfahrt gestartet ist, fragt das Oszilloskop regelmäßig die
SDOs durch Senden einer „SDO Read Anfrage" zur Steuerung ab. „Polled" SDO-Kurven werden in der
Kurvenauswahl unter der Überschrift „Andere Kurven" eingereiht.
Free Run Gruppe – Wenn eine Oszilloskop-Testfahrt gestartet ist, werden alle SDOs in der Gruppe in ein
einzelnes PDO konfiguriert. Die Steuerung reiht automatisch alle aneinander und sendet das PDO in einem
regelmäßigen Zyklus zum Oszilloskop. Diese SDO-Kurven werden in der Kurvenauswahl unter der dazu-
gehörigen Gruppenüberschrift eingefügt.
Single Shot Gruppe – Wenn eine Oszilloskop-Test-
fahrt gestartet ist, werden alle SDOs in der Gruppe
in ein TESTSETP-Array konfiguriert. Wenn die Fahrt
endet, lädt das Oszilloskop das TESTSETP-Array
hoch und extrahiert die SDO-Daten. Diese SDO-
Kurven werden in der Kurvenauswahl unter der
dazugehörigen Gruppenüberschrift eingefügt.
ACHTUNG!:
Das Oszilloskop kann nicht erkennen, ob
das Programm das in der Steuerung läuft
mit dem vom Anwender ausgewählten
Programm identisch ist, wenn eine Variablen-Kurve
hinzugefügt wird. Daher muss der Anwender
sicherzustellen, dass dies der Fall ist. Eine Diskre-
panz führt zwar nicht zum Abbruch, es werden aber
auch nicht die richtigen Ergebnisse für die Kurve
erzeugt.
Steuerung
Anzeige der Steuerung zu der die Kurve gehört.
Wenn eine Polled Kurve hinzugefügt wird, können Sie eine andere Steuerung für die Kurve auswählen. Jede
Polled Kurve kann einer anderen Steuerung zugeordnet werden.
Wenn die Kurve zu einer Gruppe hinzugefügt wird, dann muss die Kurve der Steuerung zugeordnet werden,
mit der die Gruppe verbunden ist.
Gruppe
Die Variable Kurve kann entweder als Polled oder zu einer existierenden Testgruppe hinzugefügt werden.
Wenn mehr als eine Gruppe existiert, treffen Sie die o Auswahl .
