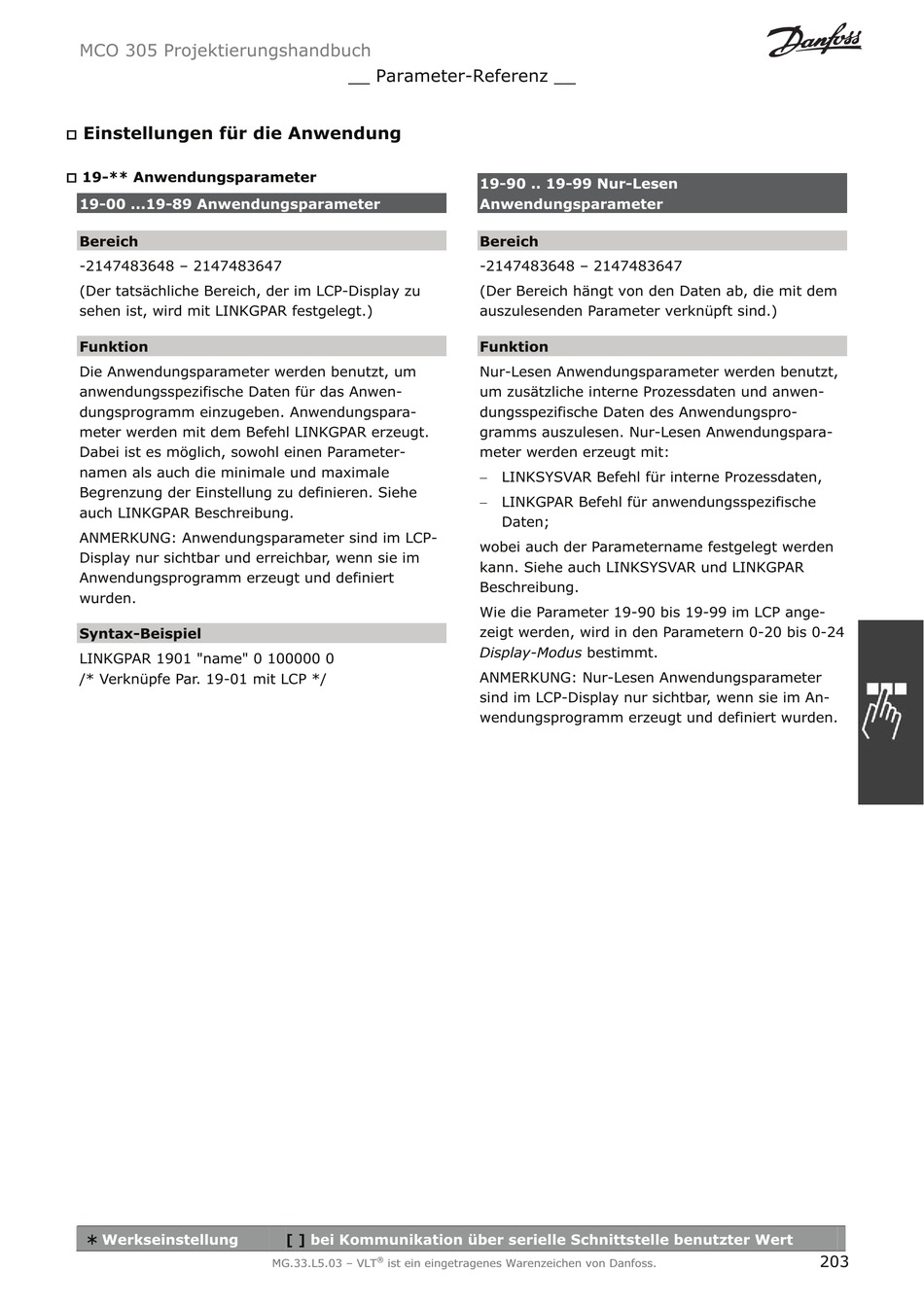

Danfoss VLT MCO 305 Projektierungshandbuch Seite 203

MCO 305 Projektierungshandbuch
Einstellungen für die Anwendung
†
†
19-** Anwendungsparameter
19-00 ...19-89 Anwendungsparameter
Bereich
-2147483648 – 2147483647
(Der tatsächliche Bereich, der im LCP-Display zu
sehen ist, wird mit LINKGPAR festgelegt.)
Funktion
Die Anwendungsparameter werden benutzt, um
anwendungsspezifische Daten für das Anwen-
dungsprogramm einzugeben. Anwendungspara-
meter werden mit dem Befehl LINKGPAR erzeugt.
Dabei ist es möglich, sowohl einen Parameter-
namen als auch die minimale und maximale
Begrenzung der Einstellung zu definieren. Siehe
auch LINKGPAR Beschreibung.
ANMERKUNG: Anwendungsparameter sind im LCP-
Display nur sichtbar und erreichbar, wenn sie im
Anwendungsprogramm erzeugt und definiert
wurden.
Syntax-Beispiel
LINKGPAR 1901 "name" 0 100000 0
/* Verknüpfe Par. 19-01 mit LCP */
¾
Werkseinstellung
__ Parameter-Referenz __
[ ] bei Kommunikation über serielle Schnittstelle benutzter Wert
®
MG.33.L5.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss.
19-90 .. 19-99 Nur-Lesen
Anwendungsparameter
Bereich
-2147483648 – 2147483647
(Der Bereich hängt von den Daten ab, die mit dem
auszulesenden Parameter verknüpft sind.)
Funktion
Nur-Lesen Anwendungsparameter werden benutzt,
um zusätzliche interne Prozessdaten und anwen-
dungsspezifische Daten des Anwendungspro-
gramms auszulesen. Nur-Lesen Anwendungspara-
meter werden erzeugt mit:
 LINKSYSVAR Befehl für interne Prozessdaten,
 LINKGPAR Befehl für anwendungsspezifische
Daten;
wobei auch der Parametername festgelegt werden
kann. Siehe auch LINKSYSVAR und LINKGPAR
Beschreibung.
Wie die Parameter 19-90 bis 19-99 im LCP ange-
zeigt werden, wird in den Parametern 0-20 bis 0-24
Display-Modus bestimmt.
ANMERKUNG: Nur-Lesen Anwendungsparameter
sind im LCP-Display nur sichtbar, wenn sie im An-
wendungsprogramm erzeugt und definiert wurden.
