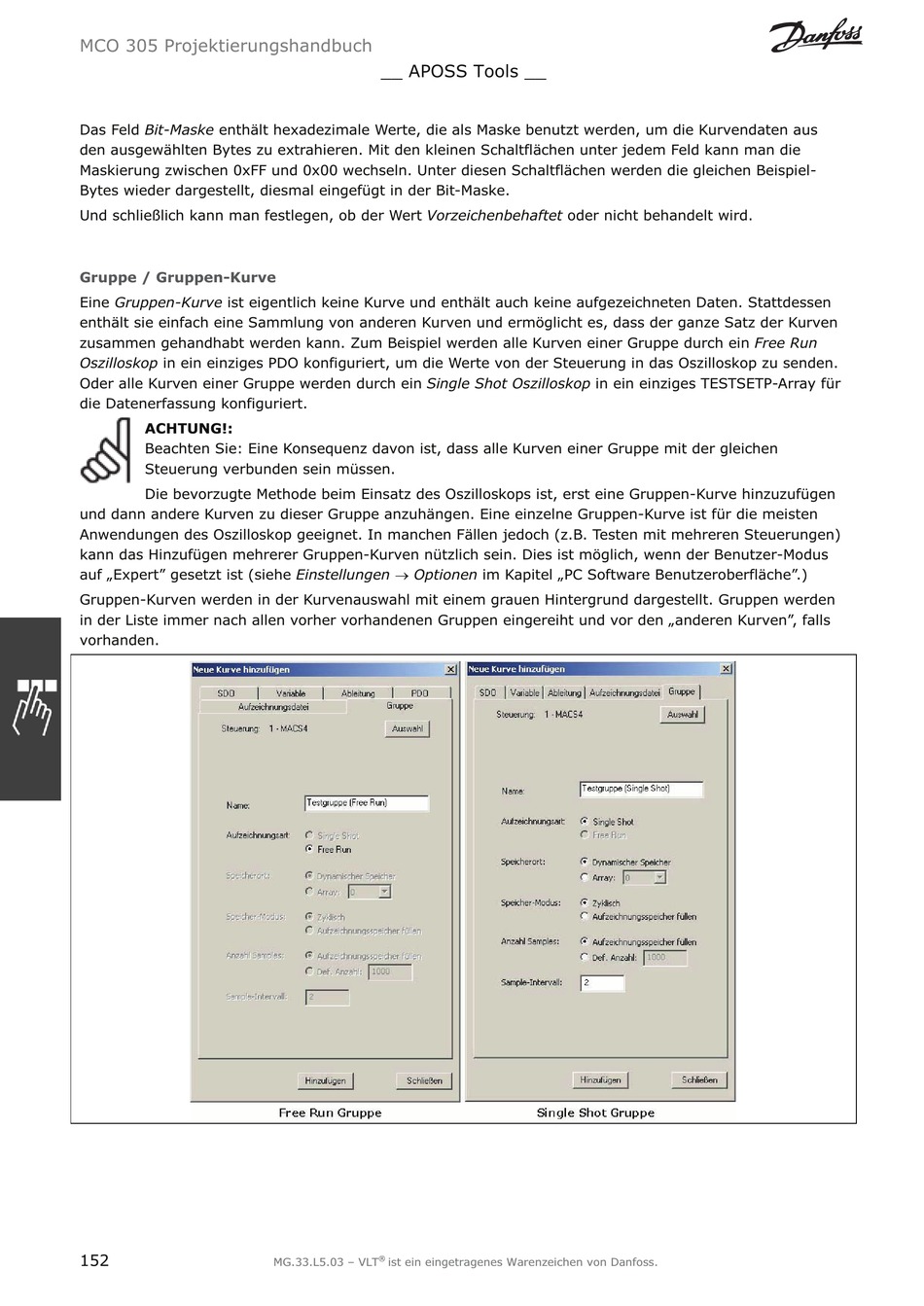

MCO 305 Projektierungshandbuch
Das Feld Bit-Maske enthält hexadezimale Werte, die als Maske benutzt werden, um die Kurvendaten aus
den ausgewählten Bytes zu extrahieren. Mit den kleinen Schaltflächen unter jedem Feld kann man die
Maskierung zwischen 0xFF und 0x00 wechseln. Unter diesen Schaltflächen werden die gleichen Beispiel-
Bytes wieder dargestellt, diesmal eingefügt in der Bit-Maske.
Und schließlich kann man festlegen, ob der Wert Vorzeichenbehaftet oder nicht behandelt wird.
Gruppe / Gruppen-Kurve
Eine Gruppen-Kurve ist eigentlich keine Kurve und enthält auch keine aufgezeichneten Daten. Stattdessen
enthält sie einfach eine Sammlung von anderen Kurven und ermöglicht es, dass der ganze Satz der Kurven
zusammen gehandhabt werden kann. Zum Beispiel werden alle Kurven einer Gruppe durch ein Free Run
Oszilloskop in ein einziges PDO konfiguriert, um die Werte von der Steuerung in das Oszilloskop zu senden.
Oder alle Kurven einer Gruppe werden durch ein Single Shot Oszilloskop in ein einziges TESTSETP-Array für
die Datenerfassung konfiguriert.
ACHTUNG!:
Beachten Sie: Eine Konsequenz davon ist, dass alle Kurven einer Gruppe mit der gleichen
Steuerung verbunden sein müssen.
Die bevorzugte Methode beim Einsatz des Oszilloskops ist, erst eine Gruppen-Kurve hinzuzufügen
und dann andere Kurven zu dieser Gruppe anzuhängen. Eine einzelne Gruppen-Kurve ist für die meisten
Anwendungen des Oszilloskop geeignet. In manchen Fällen jedoch (z.B. Testen mit mehreren Steuerungen)
kann das Hinzufügen mehrerer Gruppen-Kurven nützlich sein. Dies ist möglich, wenn der Benutzer-Modus
auf „Expert" gesetzt ist (siehe Einstellungen o Optionen im Kapitel „PC Software Benutzeroberfläche".)
Gruppen-Kurven werden in der Kurvenauswahl mit einem grauen Hintergrund dargestellt. Gruppen werden
in der Liste immer nach allen vorher vorhandenen Gruppen eingereiht und vor den „anderen Kurven", falls
vorhanden.
