MCO 305 Projektierungshandbuch
Navigationsfenster

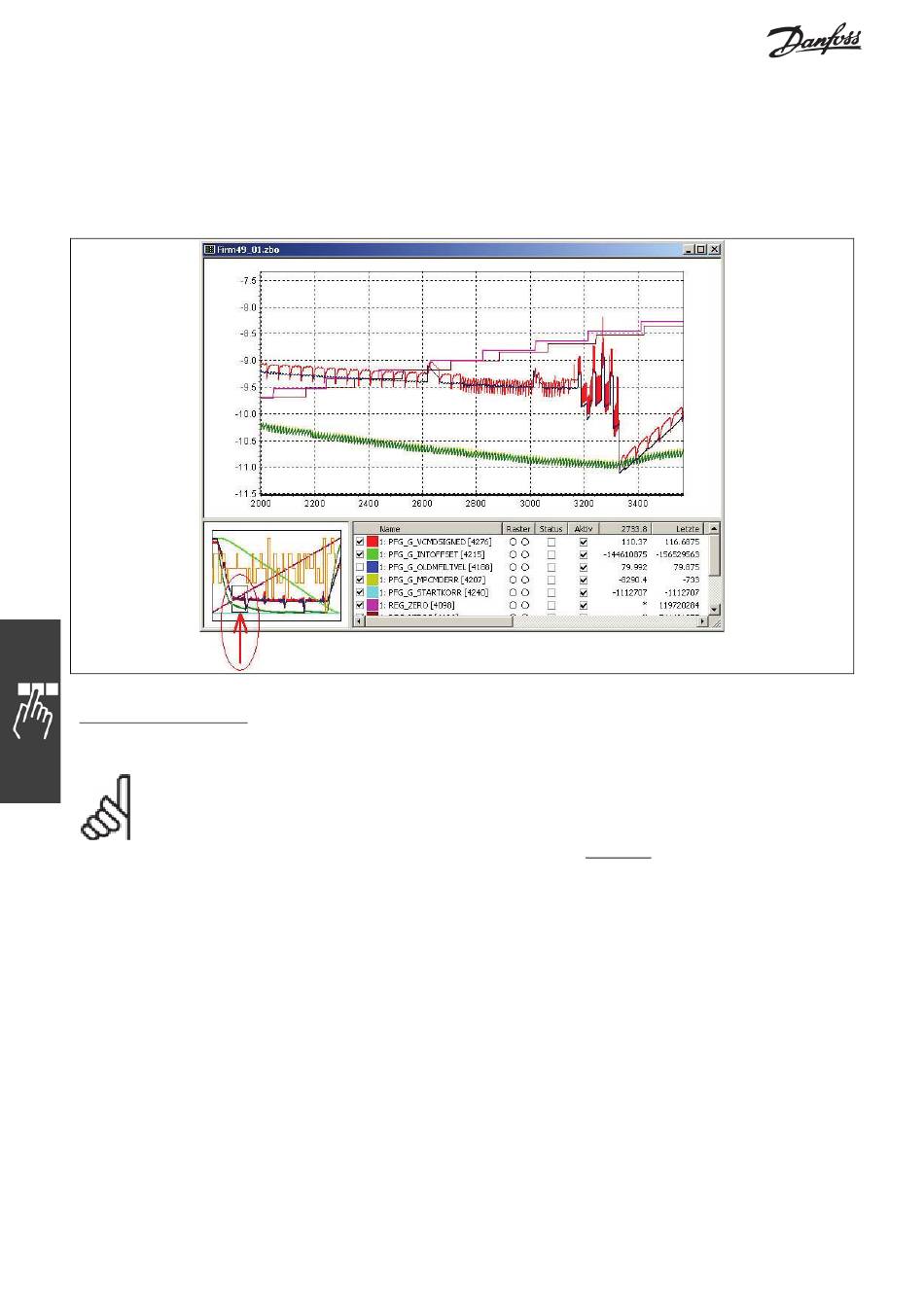

Das Navigationsfenster zeigt eine Miniatur des gesamten Diagramms, so dass man die Position des
gezoomten Bereichs sehen und relativ zum ganzen Diagramm bewegen kann.
Der gezoomte Bereich des Grafikfensters wird mit einem Rechteck im Navigationsfenster markiert, siehe
unten. Falls Cursor A und Cursor B benutzt wurden, werden diese auch im Navigationsfenster gezeigt.
Mit der Maus navigieren
Linke Maustaste (Auswahl) – Wählen Sie den gewünschten Bereich aus, indem Sie mit gedrückter linker
Maustaste ein Rechteck ziehen. Dieser Bereich wird dann im Grafikfenster dargestellt.
ACHTUNG!:
Das ausgewählte Rechteck wird so gestreckt, dass es genau in das Fenster passt. Ist das nicht
gewünscht ist, drücken und halten Sie die Taste [Strg], bevor Sie die linke Maustaste drücken.
Rechte Maustaste (Verschieben) – Stellen Sie den Mauscursor innerhalb des Rechtecks und ver-
schieben Sie den Ausschnitt mit gedrückter rechter Maustaste. Das Grafikfenster folgt der Bewegung des
Auswahlrechtecks.
