MCO 305 Projektierungshandbuch
__ APOSS Tools __
†

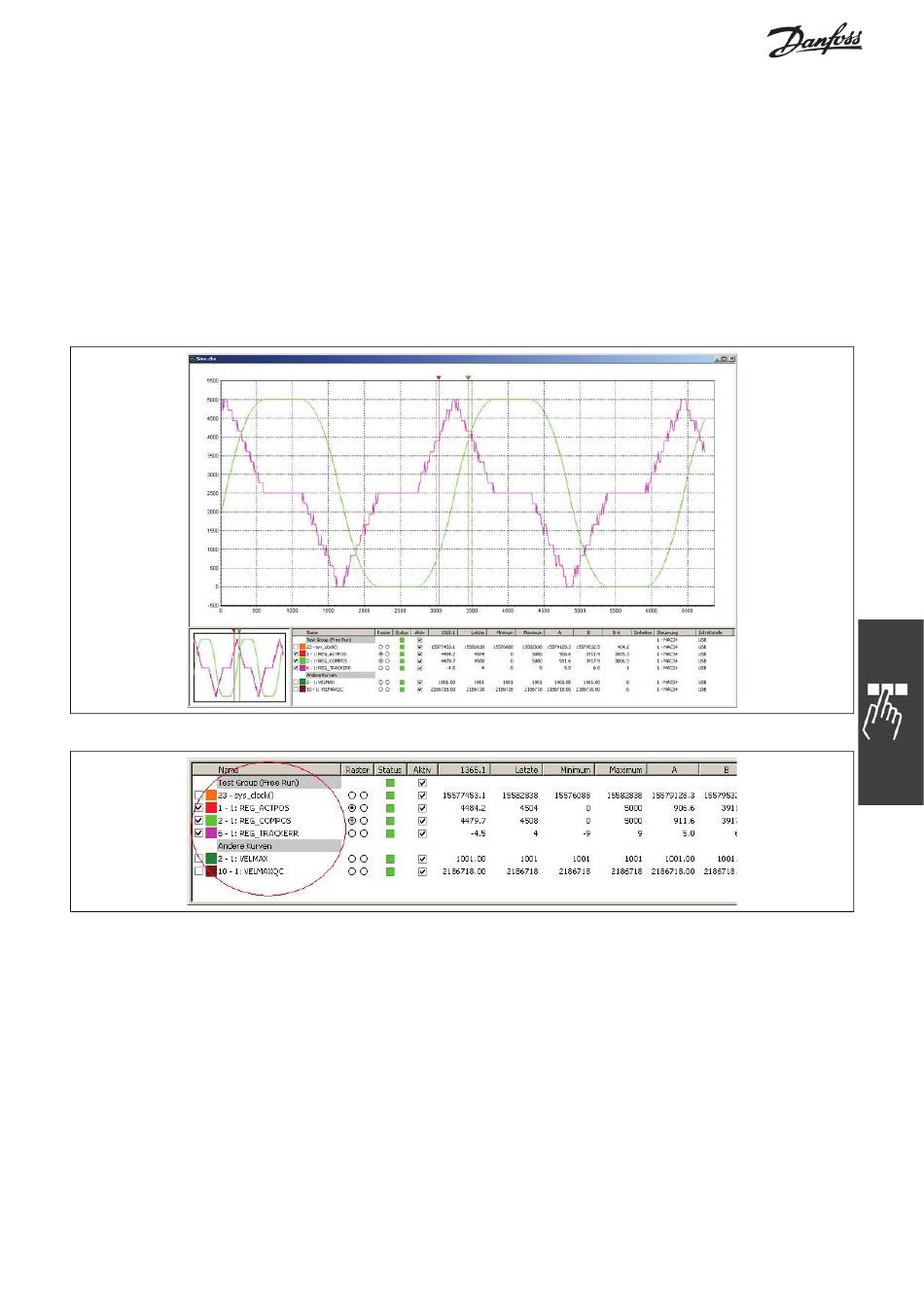

Kurvenauswahl im Oszilloskop-Fenster
Das Fenster Kurvenauswahl enthält eine Liste aller vom Anwender definierten Kurven für die Daten erfasst
wurden, zusammen mit den Details jeder Kurve wie Werte, Variablen, Status usw. Alle Eigenschaften jeder
individuellen Kurve, wie Darstellung, Ausblenden, Aktivieren, Deaktivieren, Raster, Farbe usw. werden in
diesem Fenster gesteuert.
Alle Eigenschaften für die Anzeige, Datenerfassung usw. werden mittels dieser Liste gesetzt. Wenn die Liste
zu lang oder zu breit wird, um in das Fenster zu passen, können Sie die Liste scrollen. Um die Spaltenbreite
zu ändern, zeigen Sie mit der linken Maustaste auf die Spaltentrennung in der Überschriftenzeile und ziehen
die Spalte auf die gewünschte Breite.
Beispiel einer kompletten Liste:
Spalte Name
Die Spalte „Name" enthält drei Teile:
Kontrollkästchen – Wenn aktiviert, wird diese Kurve im Grafik- und Navigationsfenster dargestellt. Andern-
falls wird die Kurve ausgeblendet. Zum Ein- und Ausschalten klicken Sie mit der linken Maustaste irgendwo
innerhalb der Spalte Name.
Farbfeld – Es zeigt die Farbe, die für die Kurve im Grafik- und Navigationsfenster benutzt wird. Die Farbe ist
eine der Eigenschaften, die der Anwender ändern kann.
Name – Der Name der Kurve kann auch vom Anwender geändert werden. Ein Name auf einem grauen
Hintergrund kennzeichnet die folgenden Kurven in der Liste als zusammengehörende Gruppe.
Beachten Sie, dass „Andere Kurven" eine extra Gruppe ist, deren Name nicht geändert werden kann.
