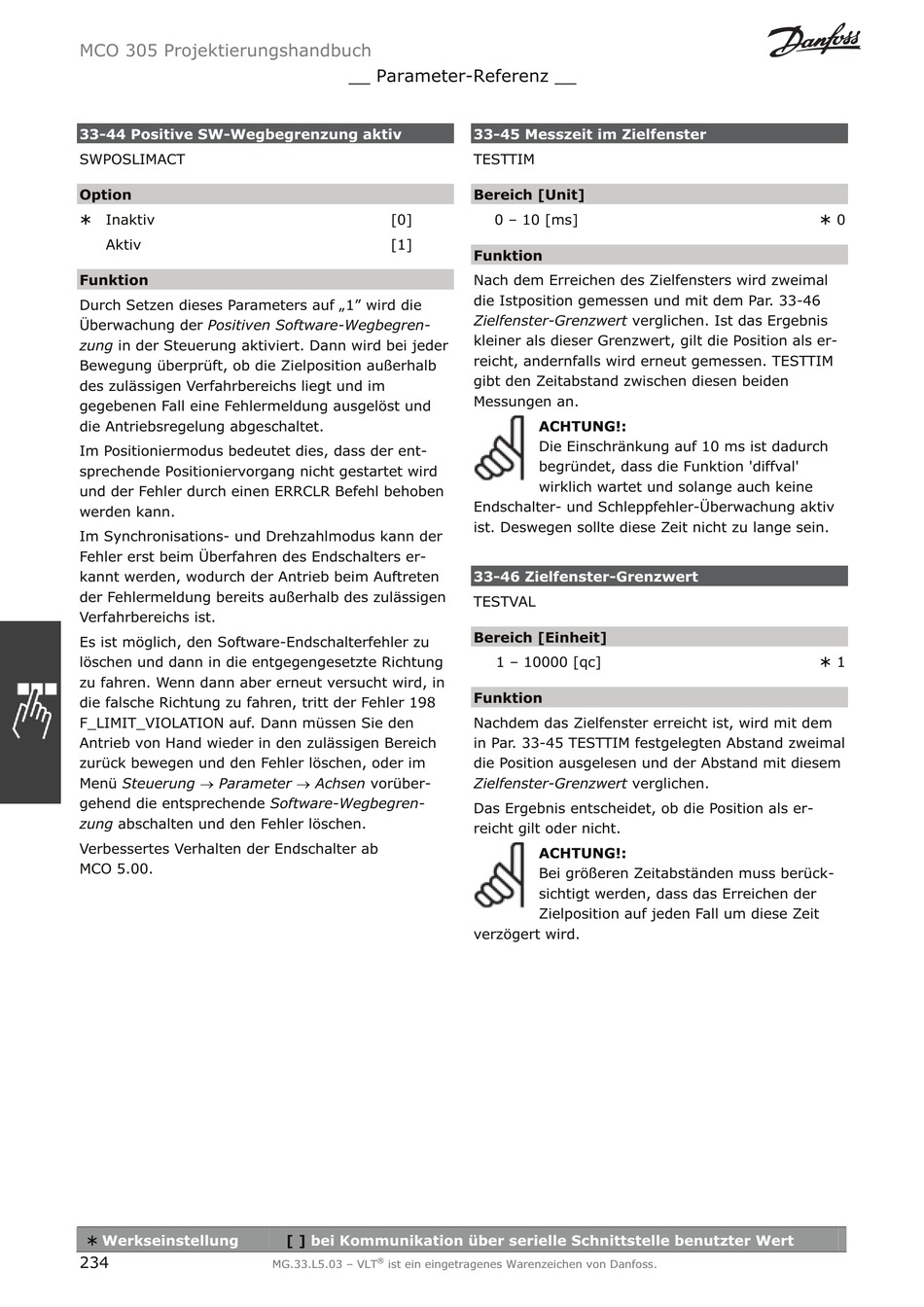

Danfoss VLT MCO 305 Projektierungshandbuch Seite 234

MCO 305 Projektierungshandbuch
33-44 Positive SW-Wegbegrenzung aktiv
SWPOSLIMACT
Option
¾ Inaktiv
Aktiv
Funktion
Durch Setzen dieses Parameters auf „1" wird die
Überwachung der Positiven Software-Wegbegren-
zung in der Steuerung aktiviert. Dann wird bei jeder
Bewegung überprüft, ob die Zielposition außerhalb
des zulässigen Verfahrbereichs liegt und im
gegebenen Fall eine Fehlermeldung ausgelöst und
die Antriebsregelung abgeschaltet.
Im Positioniermodus bedeutet dies, dass der ent-
sprechende Positioniervorgang nicht gestartet wird
und der Fehler durch einen ERRCLR Befehl behoben
werden kann.
Im Synchronisations- und Drehzahlmodus kann der
Fehler erst beim Überfahren des Endschalters er-
kannt werden, wodurch der Antrieb beim Auftreten
der Fehlermeldung bereits außerhalb des zulässigen
Verfahrbereichs ist.
Es ist möglich, den Software-Endschalterfehler zu
löschen und dann in die entgegengesetzte Richtung
zu fahren. Wenn dann aber erneut versucht wird, in
die falsche Richtung zu fahren, tritt der Fehler 198
F_LIMIT_VIOLATION auf. Dann müssen Sie den
Antrieb von Hand wieder in den zulässigen Bereich
zurück bewegen und den Fehler löschen, oder im
Menü Steuerung o Parameter o Achsen vorüber-
gehend die entsprechende Software-Wegbegren-
zung abschalten und den Fehler löschen.
Verbessertes Verhalten der Endschalter ab
MCO 5.00.
¾
Werkseinstellung
234
__ Parameter-Referenz __
[0]
[1]
[ ] bei Kommunikation über serielle Schnittstelle benutzter Wert
®
