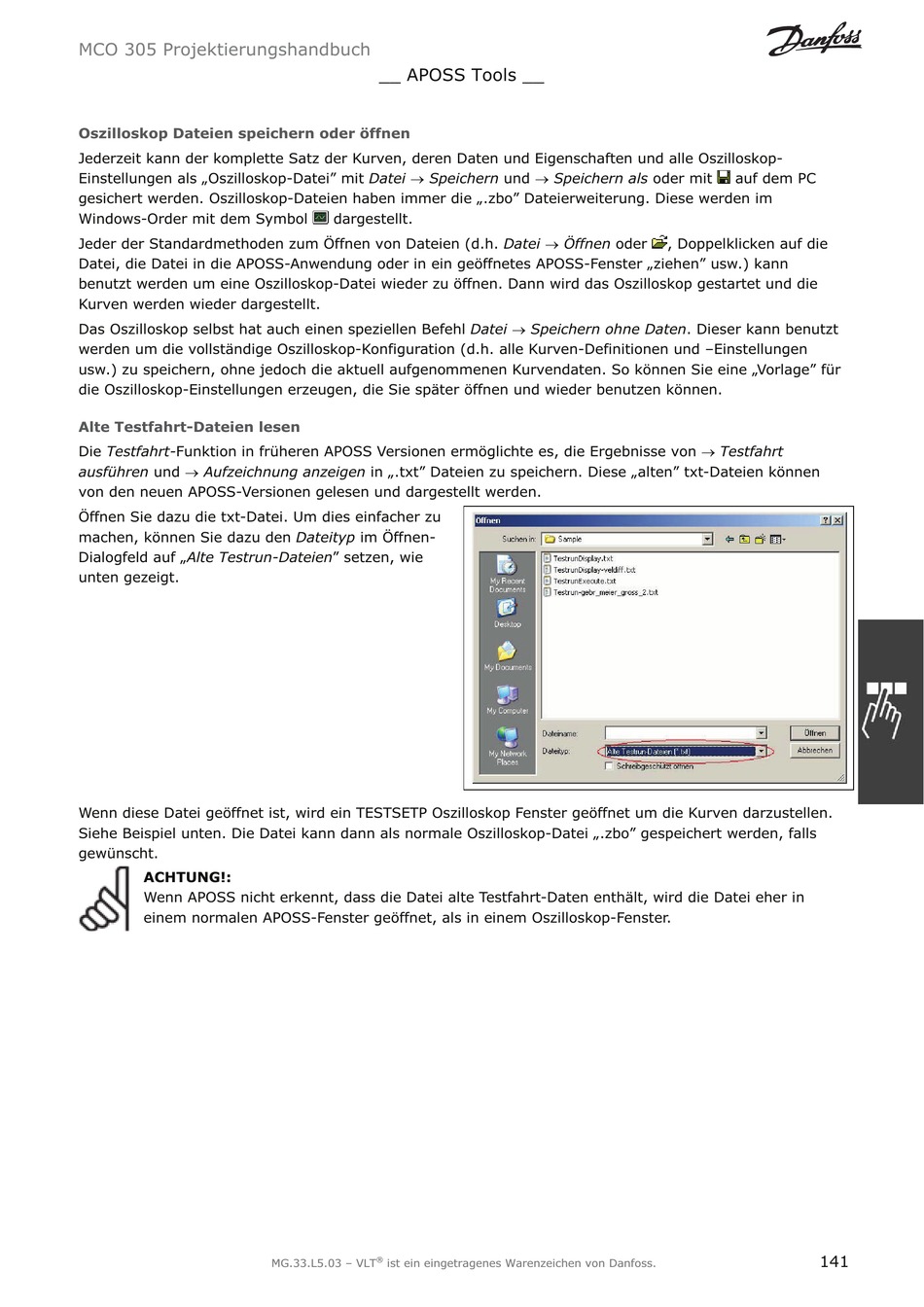

MCO 305 Projektierungshandbuch
Oszilloskop Dateien speichern oder öffnen
Jederzeit kann der komplette Satz der Kurven, deren Daten und Eigenschaften und alle Oszilloskop-
Einstellungen als „Oszilloskop-Datei" mit Datei o Speichern und o Speichern als oder mit
gesichert werden. Oszilloskop-Dateien haben immer die „.zbo" Dateierweiterung. Diese werden im
Windows-Order mit dem Symbol
Jeder der Standardmethoden zum Öffnen von Dateien (d.h. Datei o Öffnen oder
Datei, die Datei in die APOSS-Anwendung oder in ein geöffnetes APOSS-Fenster „ziehen" usw.) kann
benutzt werden um eine Oszilloskop-Datei wieder zu öffnen. Dann wird das Oszilloskop gestartet und die
Kurven werden wieder dargestellt.
Das Oszilloskop selbst hat auch einen speziellen Befehl Datei o Speichern ohne Daten . Dieser kann benutzt
werden um die vollständige Oszilloskop-Konfiguration (d.h. alle Kurven-Definitionen und –Einstellungen
usw.) zu speichern, ohne jedoch die aktuell aufgenommenen Kurvendaten. So können Sie eine „Vorlage" für
die Oszilloskop-Einstellungen erzeugen, die Sie später öffnen und wieder benutzen können.
Alte Testfahrt-Dateien lesen
Die Testfahrt- Funktion in früheren APOSS Versionen ermöglichte es, die Ergebnisse von o Testfahrt
ausführen und o Aufzeichnung anzeigen in „.txt" Dateien zu speichern. Diese „alten" txt-Dateien können
von den neuen APOSS-Versionen gelesen und dargestellt werden.
Öffnen Sie dazu die txt-Datei. Um dies einfacher zu
machen, können Sie dazu den Dateityp im Öffnen-
Dialogfeld auf „ Alte Testrun-Dateien " setzen, wie
unten gezeigt.
Wenn diese Datei geöffnet ist, wird ein TESTSETP Oszilloskop Fenster geöffnet um die Kurven darzustellen.
Siehe Beispiel unten. Die Datei kann dann als normale Oszilloskop-Datei „.zbo" gespeichert werden, falls
gewünscht.
ACHTUNG!:
Wenn APOSS nicht erkennt, dass die Datei alte Testfahrt-Daten enthält, wird die Datei eher in
einem normalen APOSS-Fenster geöffnet, als in einem Oszilloskop-Fenster.
__ APOSS Tools __
dargestellt.
®
MG.33.L5.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss.
auf dem PC
, Doppelklicken auf die
141
